气动驱动微型减速式空气马达结构设计

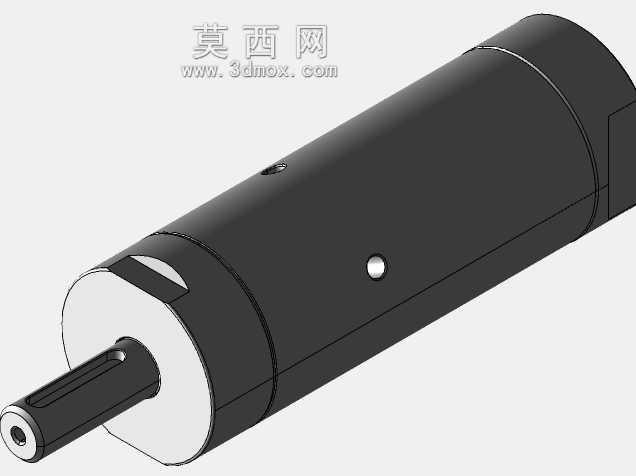

　　在自动化产线的气动动力单元选型中，空气马达常作为防爆、高负载启停场景下的动力输出核心，区别于电动马达的电磁驱动逻辑，这类气动马达依靠压缩空气膨胀做功实现扭矩输出，在化工、涂装、矿山等存在易燃易爆介质的作业场景中，不会因电火花引发安全隐患，适配绝大多数有防爆要求的工位动力需求。从结构设计逻辑来看，这款带减速集成的空气马达将行星减速级与气动转子腔体做了同轴一体化设计，输出轴端采用标准键槽传动结构，轴端中心预留的工艺孔可适配轴向定位销安装，避免高扭矩输出时轴件与外接负载出现径向打滑。整机采用圆柱式封闭壳体，壳体表面预留的两个气口分别作为压缩空气进气与排气接口，接口位置做了沉孔密封面设计，可直接对接标准气动快插接头，无需额外加装密封转接件。

　　壳体上的定位销孔用于安装时的周向防转，当马达通过法兰端固定到设备安装面时，定位销可承担部分反扭矩，避免固定螺栓长期受剪切力出现疲劳断裂。在实际设备适配场景中，这类微型空气马达常被用于小型输送线的驱动辊动力、自动化夹具的旋转执行单元、防爆区域内的小型工装回转动力，相比同功率等级的电动马达，其启动扭矩更大，可在带载状态下直接启动，且长时间堵转不会出现烧损问题，适配频繁正反转切换的作业工况。设计阶段针对安装边界做了严格的尺寸约束，整机圆柱外径控制在常规气动马达的通用安装尺寸区间内，输出轴伸出长度适配标准联轴器、同步带轮的安装深度，法兰安装面的螺栓孔位采用跨距通用化设计，可直接替换同尺寸规格的进口气动马达，无需对原有设备安装位做二次加工。

　　内部气动转子采用偏心滑片式结构，压缩空气进入腔体后推动滑片带动转子旋转，动力直接传递到后端的行星减速机构，经过三级减速增扭后从输出轴端输出，减速级的齿轮采用粉末冶金一体成型工艺，齿面做了硬化处理，可承受持续的冲击负载，同时齿轮啮合间隙控制在极小范围内，降低动力传递过程中的回程误差，适配需要精准转角控制的气动回转工位。壳体表面做了硬质阳极氧化处理，在潮湿、多粉尘的作业环境中不会出现锈蚀剥落问题，排气端内置消音结构，可降低压缩空气高速排出时产生的噪音，改善车间作业环境。在选型匹配时，需要结合设备实际需要的输出转速、工作扭矩以及安装空间的径向、轴向尺寸做校核，这款马达的输出轴中心高与壳体外径的比例经过优化，在狭小安装空间内也能完成布置，

　　比如在自动化点胶设备的旋转工作台、小型包装机械的卷膜驱动工位，都可以直接安装使用，不需要额外设计转接支架。针对不同的供气压力场景，马达的输出特性会随压缩空气压力变化线性调整，在0.4MPa到0.8MPa的常规工厂供气压力区间内，输出扭矩可覆盖从小型工装驱动到中等负载输送的需求，且转速可通过供气流量阀做无级调节，不需要额外加装变频控制单元，简化了设备的气路控制逻辑。结构设计上还考虑了维护便捷性，壳体两端的端盖采用内六角螺栓固定，日常维护时只需拆开端盖即可更换内部滑片、密封件等易损件，不需要将整个马达从设备上拆除，降低了设备停机维护的时间成本。输出轴端采用双唇口密封圈结构，可阻挡外界粉尘、切削液进入马达内部腔体，同时避免腔体内部的润滑脂泄漏，适配机加工、喷涂等多工况下的使用需求。
