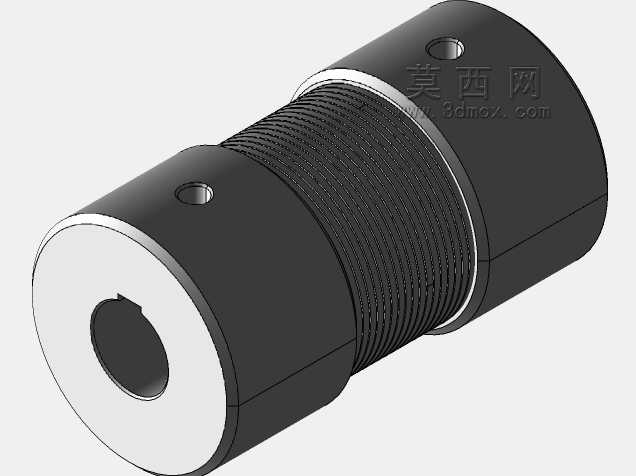

弹性弹簧联轴器传动连接结构

　　在各类工业传动系统的轴系布局中，两轴对中偏差的补偿始终是结构设计阶段需要重点考量的环节，弹簧联轴器正是依托弹性元件的形变能力，适配不同安装工况下的径向、角向与轴向偏差，避免刚性连接带来的附加载荷损伤轴承、密封等配套部件。这类联轴器常应用在中小功率的传动链路中，比如轻工输送设备的驱动端与从动辊连接、小型风机的电机轴与风轮轴对接、试验台架的动力输出端与负载端连接场景，在存在小幅振动、启停频繁的工况下，弹性弹簧结构可以吸收瞬时冲击载荷，让扭矩传递过程更平顺，减少轴系部件的疲劳损耗。

　　从功能特性来看，该结构依靠周向布置的弹簧元件作为扭矩传递的核心载体，相比刚性凸缘联轴器，它不需要安装时达到极高的两轴同轴度要求，普通安装精度下即可稳定运行，降低了现场装配的调校难度；相比橡胶弹性体联轴器，金属弹簧元件的耐温范围更广，在存在少量油污、环境温度波动较大的车间场景中，不会出现橡胶老化、弹性衰减过快的问题，长期运行的性能稳定性更优。当传动系统出现瞬时过载时，弹簧的形变还能起到一定的缓冲作用，避免硬冲击直接作用在电机或被驱动设备的核心部件上。

　　设计这类联轴器时，首先要匹配所适配轴径的扭矩传递需求，计算弹簧的线径、有效圈数与周向布置数量，确保额定工况下弹簧的剪切应力处于材料许用范围内，同时预留合理的过载形变余量。两半联轴器的轴孔结构需要根据配套轴的固定方式设计，可选平键槽、紧定螺钉或者胀套连接的结构形式，轴孔的公差配合通常选用过渡配合，既保证装配时的便利性，又能避免运行过程中轴与孔之间出现相对窜动。弹簧的安装位需要设计对应的定位卡槽，确保每根弹簧在周向的位置固定，不会在传递扭矩时出现移位、脱落的问题，两半联轴器的对接端面要预留合理的间隙，适配轴向方向的安装偏差与运行过程中的热胀冷缩位移。

　　外形尺寸与安装边界方面，这类联轴器的径向尺寸通常比同扭矩规格的刚性联轴器略大，设计选型时需要核对安装位置的径向空间是否充足，避免联轴器外圆与周边的机架、护罩等部件发生干涉。轴向安装长度需要结合两轴的伸出端长度计算，确保轴头插入联轴器轴孔的深度达到设计要求，既不能插入过浅导致键的接触长度不足，也不能插入过深导致两半联轴器发生端面顶死。安装时不需要复杂的专用工装，只需将两半轴套分别固定在主动轴与从动轴端，再将弹簧元件卡入对应定位槽，核对整体同轴度在允许偏差范围内即可完成装配，后期维护时如果出现弹簧疲劳损伤，也可以单独更换弹性元件，不需要整体拆卸轴系部件，降低了运维的时间成本。

　　在实际选型应用中，还要结合传动系统的转速范围校验联轴器的动平衡性能，高转速工况下需要对两半轴套进行对称度加工处理，避免运行过程中出现额外的离心振动。弹簧的材质通常选用65Mn或者不锈钢材质，根据应用场景的防腐需求选择对应的表面处理方式，普通工业环境下做发黑处理即可满足防锈需求，潮湿或者有腐蚀介质的场景则可以选用不锈钢弹簧或者做镀锌、达克罗表面处理，延长部件的使用寿命。
