工业管道在线清洗作业装置结构设计

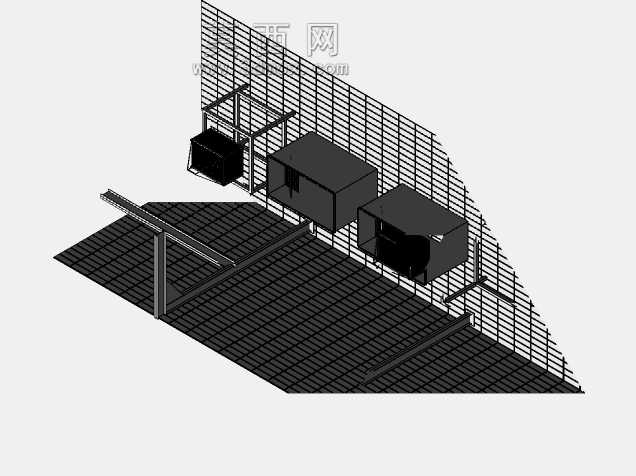

　　这套管道清洗作业装置，主要面向工业生产现场长距离输送管路的日常维护、投产前清管作业场景，在化工流体输送、市政给排水管网、食品加工物料管路、制药纯化水管道等场景中，都能适配不同管径的管路清洗需求，替代传统人工拆解管路冲洗的作业模式，大幅降低管路维护的停机时长。从结构组成来看，整套装置依托格栅式安装基座搭建承载框架，基座采用网格镂空结构设计，一方面能够承接清洗作业过程中滴落的清洗液、冲刷下来的管内杂质，避免作业区域积液打滑，另一方面镂空结构也方便现场安装时的地脚固定，可根据现场管路排布走向调整装置的安装朝向，不需要额外浇筑复杂的设备基础。装置沿管路输送方向依次排布了动力供给单元、清洗介质缓存单元、执行机构推送单元三个核心功能段，

　　各单元之间通过标准化的型材框架连接，现场拆装时不需要复杂的专用工装，单班组作业人员即可完成整机组装与移位。动力供给单元集成了清洗介质的增压输送模块，可根据管路内壁的附着物类型调整输出压力，针对普通浮尘、焊渣类附着物采用低压大流量冲洗模式，针对结垢、油污类顽固附着物可切换高压脉冲输出模式，配合不同材质的清洗刷头或清洗球完成管路内壁清洁。缓存单元采用密封式箱体结构，可存储一定容量的清洗介质，同时集成了过滤组件，能够将冲刷回流的清洗液进行杂质过滤后循环使用，减少清洗介质的无端浪费，箱体侧面预留了快接接口，可快速对接外部清洗液供给管路或者废液收集管路，适配不同现场的作业条件。执行机构推送单元配套了可调节的管路夹持导轨，导轨的支撑高度、

　　夹持间距都可通过螺栓调节，能够适配一定范围内不同外径的工业管道，推送机构可将清洗刷头、清管器按照设定的行进速度推入待清洗管路内部，避免人工推送时施力不均导致的清管器卡滞、管路内壁刮损问题。在设计过程中，充分考虑了现场作业的安装边界条件，整套装置的横向安装预留空间可根据待清洗管路的长度做模块化拓展，基础单元的宽度控制在常规工业通道的通行宽度范围内，不会占用过多的车间通道空间，装置的侧边预留了操作维护空间，日常检修滤芯、调整压力参数时不需要拆解主体框架即可完成操作。格栅式的背架结构一方面用于规整排布各单元之间的连接管线，避免液压管路、电气线路散乱排布带来的安全隐患，另一方面也可作为临时的工具挂点，方便作业人员放置常用的拆装工具。

　　不同于固定式的大型清洗工作站，这套装置的模块化结构支持拆分转运，针对厂区内分散布置的不同管路点位，可将各功能单元拆分后通过普通叉车完成转场，不需要大型吊装设备配合，更适配多点位、分散式的管路清洗作业需求。在结构强度设计上，承载框架采用标准工业型材拼接，各连接节点采用高强度螺栓紧固，可承受增压模块工作时的持续振动，不会出现长期运行后框架松动移位的问题，与管路对接的接口处采用软连接结构，可抵消设备运行时的振动传递，避免对接处出现管路渗漏问题。针对不同行业的管路清洗特殊要求，这套结构预留了功能拓展接口，可根据需求加装加热模块提升清洗液温度、加装酸碱度检测模块实时监测回流清洗液的参数，判断管路内壁的清洁程度，也可加装烘干模块，在清洗完成后向管路内输送干燥热风，完成管路内壁的快速干燥，避免残留清洗液对管路造成二次腐蚀。整套结构的设计没有冗余的复杂构件，所有易损件都采用工业领域通用的标准件，现场维护更换时不需要采购特殊定制配件，能够有效降低设备的全生命周期使用成本，适配多数工业现场的管路维护作业需求。
