Portescap微型双极步进线性致动器结构

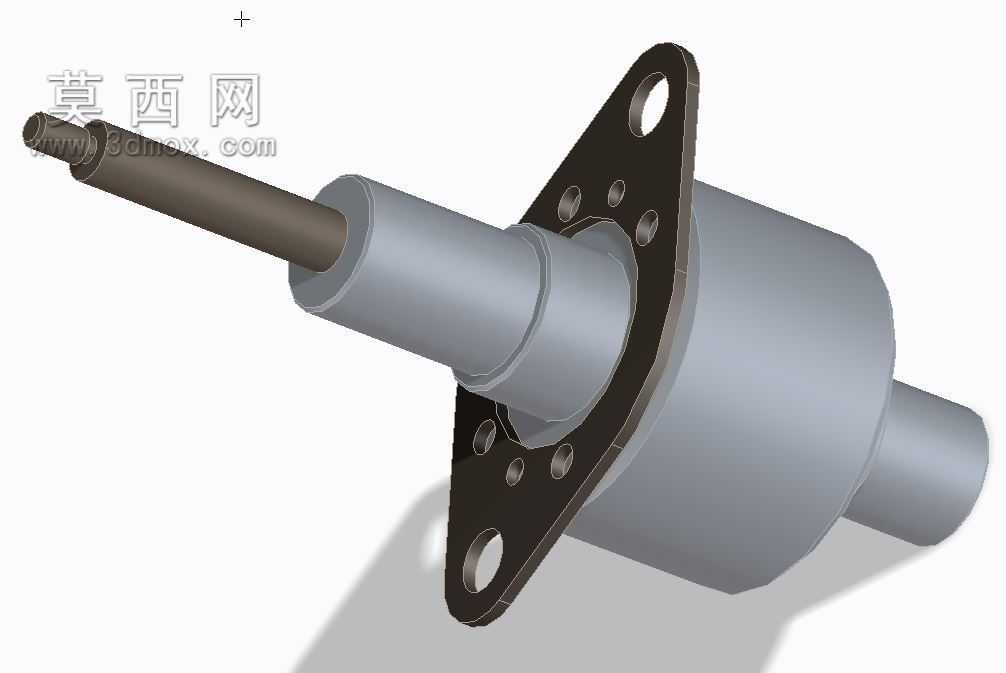

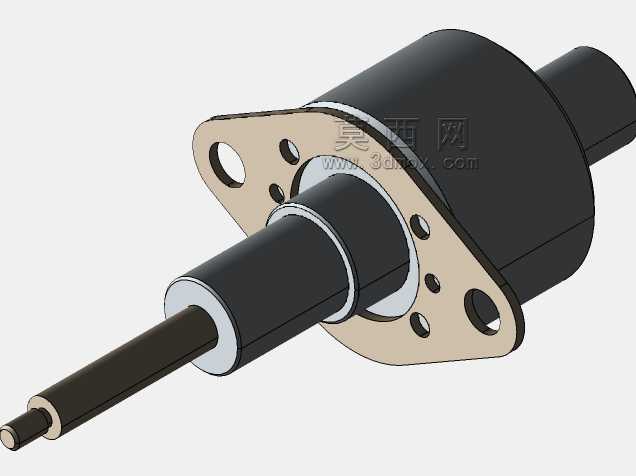

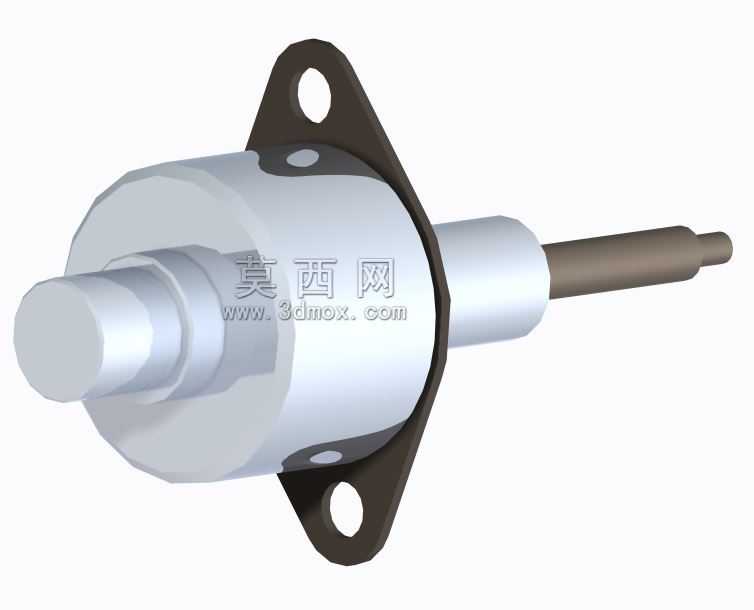

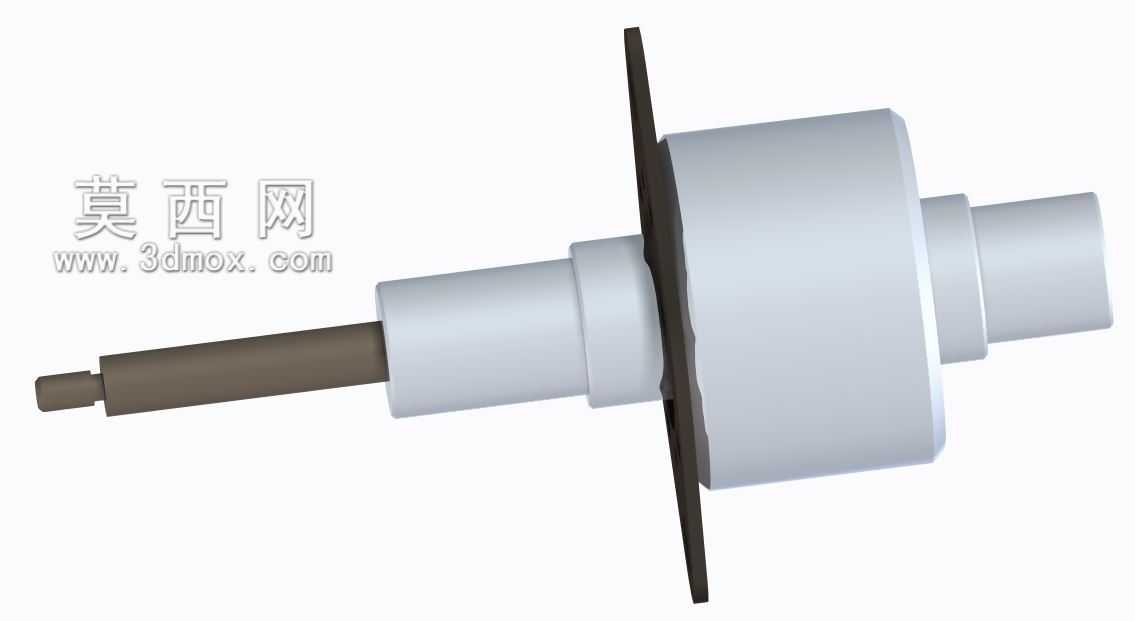

　　这款微型线性致动器采用双极步进电机作为动力核心，在小体积传动场景中有着极高的适配性，常见于医疗微量给药装置、实验室精密分析仪器、小型光学调焦机构、半导体晶圆探针台微调工位这类对安装空间、位移精度有严苛要求的设备中，区别于常规旋转步进电机搭配外置丝杠的传动方案，这款产品将旋转运动到直线运动的转换结构集成在电机本体内部，省去了外部联轴器、丝杠支撑座的安装空间，整体径向尺寸控制紧凑，输出轴端直接做直线往复动作，设备集成时不需要额外设计传动转换结构，能大幅缩减终端设备的整体体积。从结构设计逻辑来看，这款致动器将定子绕组、转子组件、传动螺母集成在同一金属壳体内，中部带安装法兰的结构设计，是为了适配设备面板式安装需求，

　　安装时只需要在设备面板上开出对应直径的过孔，将致动器主体穿过过孔后通过法兰面贴合定位，不需要额外设计径向抱紧的安装座，法兰上预留的安装孔位可以直接用螺丝锁紧固定，安装定位的基准统一，能有效避免外置传动结构带来的同轴度误差。输出轴采用硬质金属材质加工，表面做耐磨处理，最大直线行程控制在15mm，这个行程区间刚好覆盖绝大多数精密微调场景的位移需求，不会因为行程过长导致输出轴刚性下降，也不会因为行程过短无法满足调节余量要求。双极绕组的设计相比单极步进电机，在同体积下能输出更大的保持扭矩，低速运行时的振动更小，细分驱动下的位移分辨率更高，适合需要微米级进给的微调工况，不会出现低速爬行的问题。集成式的传动结构采用消隙设计，

　　螺母和丝杠之间的预紧力在出厂时已经调整到位，设备集成时不需要额外做背隙调整，能有效减少正反转换向时的空程误差，对于需要频繁做正反向位置调整的工位来说，这一设计能大幅降低现场调试的工作量。从安装边界来看，这款致动器的主体为圆柱形结构，除中部法兰外其余部分的径向尺寸统一，安装时预留的避让空间只需要略大于主体外径即可，输出轴伸出端没有额外的凸起结构，对接负载时可以通过轴端的平面或者销孔做周向防转，不需要额外设计导向结构来限制输出轴的旋转，因为内部集成的传动副本身就已经限制了输出轴的转动自由度，通电后只会做轴向直线运动。在实际选型适配时，这类集成式线性步进致动器不需要搭配外置的直线导轨来承载径向负载，输出轴本身可以承受一定的径向力，

　　对于轻载的直线驱动场景来说，直接将负载固定在输出轴端即可正常工作，能进一步简化终端设备的结构设计。外壳采用金属材质加工，既可以作为定子磁路的一部分提升电机效率，也能起到屏蔽电磁干扰的作用，在医疗设备、检测仪器这类对电磁兼容性有要求的场景中，金属外壳可以减少电机运行时对外的电磁辐射，避免干扰设备上的传感器、检测模块正常工作。输出轴的伸出端做了轴径台阶设计，方便安装时做轴向限位，对接不同的负载接头时可以通过台阶面定位，保证安装位置的一致性。这款致动器的整体结构没有多余的外置部件，所有传动部件都封闭在壳体内部，能有效阻挡外界的粉尘、水汽进入传动副和电机内部，在有少量粉尘、普通湿度的工业环境下不需要额外做防护结构就能稳定运行，相比开式的丝杠传动结构，后期维护的工作量更低，不需要定期给外露丝杠涂抹润滑脂，内部的润滑脂在封闭腔体内可以长时间保持润滑性能，使用寿命更长。在做三维结构适配时，只需要重点确认法兰的安装孔位分布、主体外径、输出轴直径、最大伸出长度这几个关键尺寸，就可以完成设备安装位的结构设计，不需要拆解电机测绘内部结构，因为内部结构已经做了集成化设计，终端用户不需要对内部结构做调整，只需要按照外部安装尺寸做适配即可。
