高压液压缸结构剖面三维设计作品

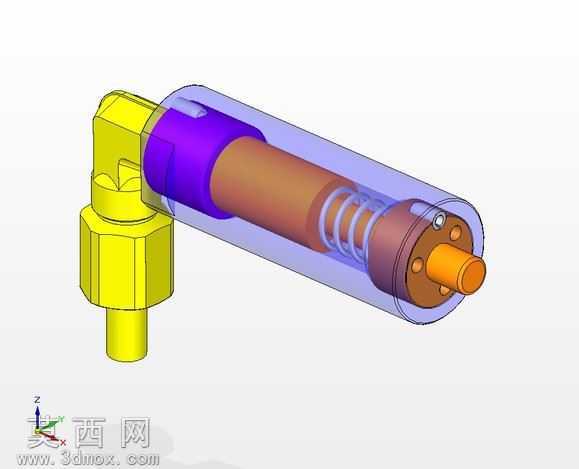

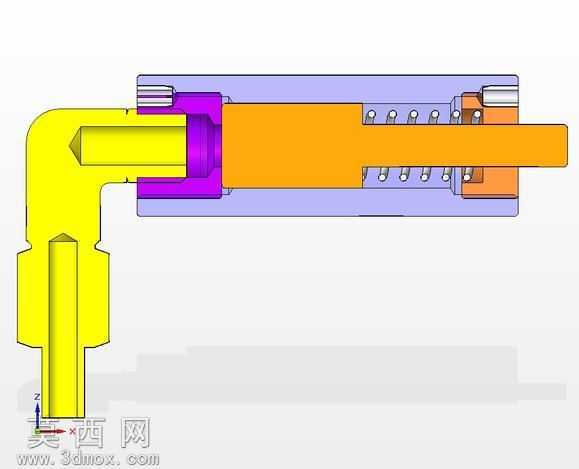

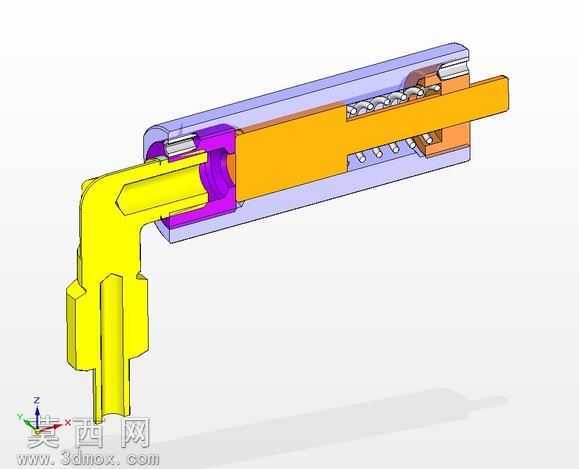

本作品为高压液压缸的剖面展示三维模型，建模过程中严格遵循液压元件的设计规范，首先通过草图绘制勾勒出液压缸的整体轮廓，依次完成缸筒、活塞、活塞杆、端盖、密封组件、内部弹性复位部件的基础特征搭建，针对剖面展示的需求，对模型进行了剖切处理，清晰呈现内部各组件的装配关系与排布逻辑。建模阶段对各零件的配合尺寸进行了严谨校核，保证活塞与缸筒的同轴度、活塞杆的导向精度、密封槽的尺寸公差都符合高压液压元件的设计要求，避免出现结构干涉的问题。材质渲染环节，针对不同零件的实际材质属性进行了区分设置：缸筒部分采用半透明的淡紫色工程塑料质感材质，既能够直观展示内部结构，又能体现缸体的壳体属性；活塞与活塞杆采用亮黄色金属烤漆材质，突出核心运动部件的视觉辨识度；端盖与内部限位部件采用橙色金属材质，密封组件采用紫色弹性橡胶材质，内部弹簧采用金属银灰色材质，不同材质的色彩区分让剖面结构的层级关系一目了然，无需额外标注即可快速识别各部件的功能分区。结构设计上，该液压缸采用直角式进出油接口布局，适配特定安装空间的油路连接需求，内部设置了多组密封结构与导向支撑结构，能够承受高压工况下的油压冲击，弹性复位组件的排布经过优化，保证活塞复位过程的受力均匀，避免出现偏磨问题。整体建模过程兼顾了结构准确性与展示直观性，既可以作为液压元件教学的演示素材，也能够为同类型高压液压缸的结构设计提供参考，通过剖面化的展示方式，降低了液压元件内部结构的理解门槛，让观看者能够快速掌握高压液压缸的工作原理与装配逻辑。
