带齿轮安装支座的可调式轴承支撑结构

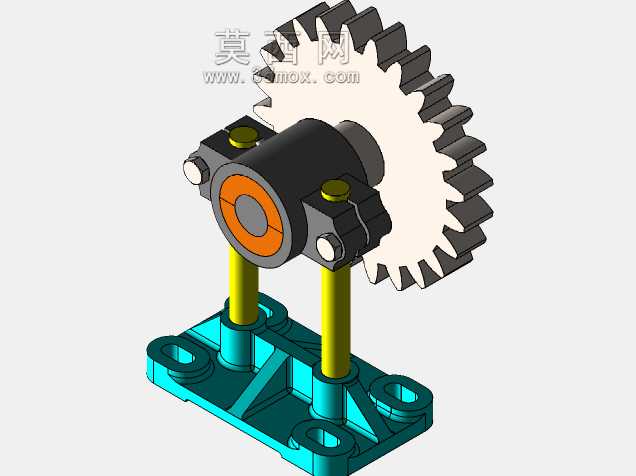

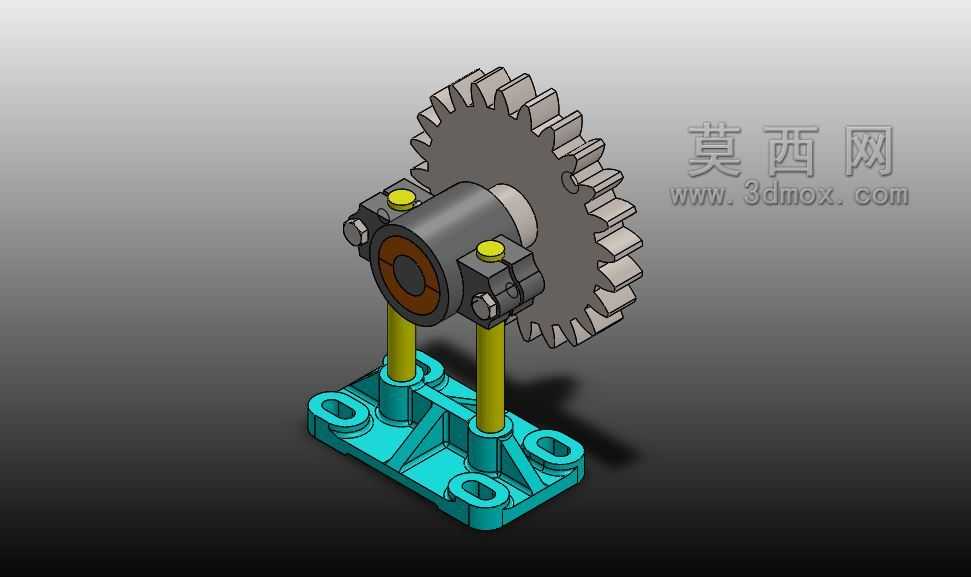

　　这类可调轴承支撑结构常出现在中小功率的开式齿轮传动场景里，比如轻工包装线的间歇传动工位、小型输送设备的动力输入端、非标自动化设备的齿轮啮合传动段，主要用来解决装配误差、长期运行磨损带来的齿轮啮合间隙偏差问题，避免出现打齿、传动卡顿、噪音超标的情况。从结构组成来看，底部是一体式铸造成型的安装底座，底座上设置了四个带沉孔的安装耳，沉孔设计可以让内六角安装螺栓完全沉入孔内，不会突出底座平面影响安装平整度，底座中部加设了十字交叉的加强筋，在不额外增加整体壁厚的前提下提升底座的抗扭、抗弯刚度，避免支撑立柱受力后出现底座翘曲变形。两根平行的立式支撑柱采用过盈配合压装在底座的定位孔内，柱体表面做了镀锌防锈处理，适配车间多尘、

　　有少量切削液飞溅的工况环境。上部的轴承夹持组件是整个结构的核心功能部分，采用对开式抱箍结构来容纳滚动轴承，抱箍的两个锁紧耳上各设置了一个锁紧螺栓，螺栓头部带黄色的防滑垫片，松开锁紧螺栓时，可以沿着支撑柱的轴向上下调整轴承组件的高度，也可以小范围转动抱箍的周向角度，以此调整安装在轴承内孔中齿轮轴的空间位置，让齿轮和配对传动件的啮合侧隙、接触斑点处于合理区间，调整到位后拧紧两个锁紧螺栓，就能靠抱箍的抱紧力把轴承外圈完全固定，不会出现运行时的窜动。轴承内孔可以适配对应直径的齿轮轴，本次结构中集成安装的是直齿圆柱齿轮，齿轮的齿部做了倒角处理，避免装配时齿端磕碰损伤，轮毂部分和轴承内圈采用过渡配合，靠轴肩实现轴向定位，

　　传递扭矩时可以搭配平键连接，保证传动过程无相对滑动。从安装边界来看，底座的四个安装孔孔距是固定的，选型时需要匹配设备安装面的预留孔位，支撑柱的有效调节行程覆盖了常规非标传动的调整需求，不需要额外加工垫片来凑配安装高度，相比传统的固定轴承座，这种结构的调整效率更高，不需要完全拆卸轴承组件就能完成啮合间隙的校准，后期维护时如果出现轴承磨损，只需要松开抱箍螺栓就能更换轴承，不用拆解整个传动链路。设计这类结构的时候，首先要核算支撑柱的长径比，避免悬臂过长导致齿轮运行时出现共振，抱箍的抱紧力需要经过计算，保证在传递额定扭矩时不会出现轴承外圈跟转的情况，底座的加强筋厚度要和底座壁厚保持合理比例，避免铸造时出现缩孔缺陷，

　　轴承安装位的同轴度公差要控制在IT7级以内，防止齿轮轴安装后出现偏载，加剧齿轮和轴承的磨损。实际应用中，这类结构不需要额外定制复杂的调整垫片组，装配工人可以通过现场塞尺测量齿轮侧隙，实时调整轴承组件的位置，大幅缩短设备的装配调试周期，在小批量非标设备生产场景下的适配性很强，能覆盖不同中心距的齿轮传动搭配需求，减少非标定制轴承座的开模成本。
