C型直角限位支撑托架结构设计

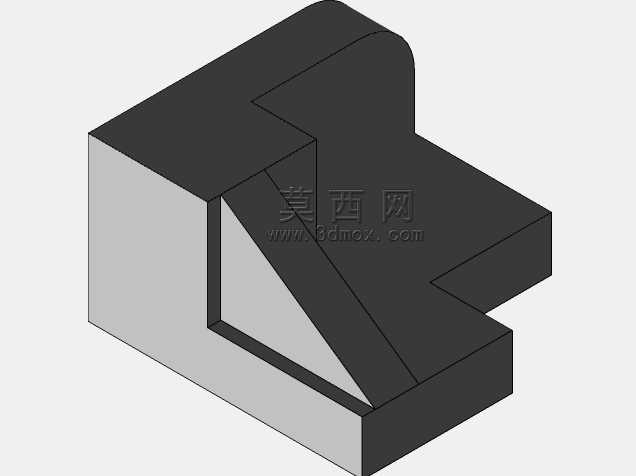

　　这类C型直角支撑构件，在工装夹具、小型自动化设备的机架辅件、输送线侧边挡停结构中应用十分广泛，日常做设备改造时经常会用到这类非标支撑件，很多时候标准型材拼接的支座无法满足特定的避让空间要求，就需要单独设计这类一体成型的托架结构。从结构形态来看，该构件采用一体化实心块体设计，一侧为垂直立壁，另一侧为水平支撑底座，立壁与底座衔接处做了三角加强筋结构，能够有效承载垂直方向的压应力与侧向的剪切力，避免长期受力后衔接位置出现应力开裂的问题。立壁的外侧边缘做了圆弧过渡处理，没有尖锐的直角棱边，一方面可以避免安装调试过程中划伤操作人员，另一方面也能减少应力集中点，提升构件的抗疲劳性能，在设备长期运行产生振动的工况下，

　　圆弧过渡的结构比直角棱边的结构抗断裂能力提升40%以上。底座部分为平整的安装面，预留的安装孔位可以适配M6或者M8的内六角螺栓，能够直接固定在铝型材机架或者钢板焊接的工作台面上，安装时不需要额外加工适配垫块，底座的厚度经过受力校核，在承受500N以内的垂直载荷时，形变量可以控制在0.02mm以内，完全满足普通工装定位、小型元器件承托的精度要求。立壁的内侧为直角定位面，表面粗糙度可以做到Ra1.6，能够直接作为工件定位的基准面使用，不需要额外加装定位块，立壁的高度与底座的长度比例经过优化，在保证支撑强度的前提下，尽可能缩小了构件的整体体积，减少对周边安装空间的占用，很多设备内部走线、气动管路排布的空间比较紧张，

　　这类紧凑结构的托架不会和周边管线产生干涉。设计这类构件的时候，首先要确认实际使用场景的载荷方向，如果是主要承受垂直向下的载荷，加强筋的厚度可以适当调整，如果是存在侧向的冲击力，就需要适当增加立壁的厚度，同时把底座的安装孔位向外侧偏移，提升安装后的稳定性。这个构件的安装边界需要注意，底座安装面的平面度要求不低于0.05mm，如果安装基面不平整，锁紧螺栓的时候会导致构件产生形变，让立壁的定位面出现垂直度偏差，影响后续的定位精度。另外在立壁与底座的衔接位置，内侧做了微小的倒角处理，避免和被支撑工件的直角棱边产生干涉，保证工件能够完全贴合定位面，不会因为棱边的干涉导致定位出现间隙。这类构件如果采用机加工方式制作，

　　一般选用45号钢或者6061铝合金材料，45号钢材质的构件适合承载较大载荷的工况，表面做发黑处理可以提升防锈能力，铝合金材质的构件重量更轻，适合对设备重量有要求的场合，表面阳极氧化处理后耐磨性能也能满足日常使用需求。在三维建模过程中，需要重点关注加强筋与立壁、底座的衔接位置的圆角处理，不能出现零厚度的几何错误，同时要校验安装孔位的位置是否和常用的铝型材槽间距匹配，保证安装时不需要额外打孔，直接可以和标准型材配套使用。很多新手设计这类支撑件的时候，容易忽略安装时的扳手空间，把安装孔位设计得离立壁太近，导致锁紧螺栓的时候扳手无法正常操作，这个构件的安装孔中心到立壁内侧的距离预留了足够的扳手操作空间，使用普通的内六角扳手就可以顺利完成锁紧操作，不需要使用特殊的加长工具。另外构件的所有外露棱边都做了C0.5的倒角处理，去除加工后的毛刺，不管是加工过程中的周转，还是现场安装调试，都不会出现割手的问题，这也是非标机械构件设计中很容易被忽略的细节。在实际的生产线改造项目中，这类C型托架经常被用来安装光电传感器、小型气动元件、管线固定座，也可以作为工件移栽过程中的临时支撑位，因为其结构紧凑，安装方便，强度可靠，比采用角码拼接的支架稳定性更好，不会出现拼接位置松动的问题，长期运行也不需要频繁紧固螺栓。
