三角支撑式带孔定位胎架结构

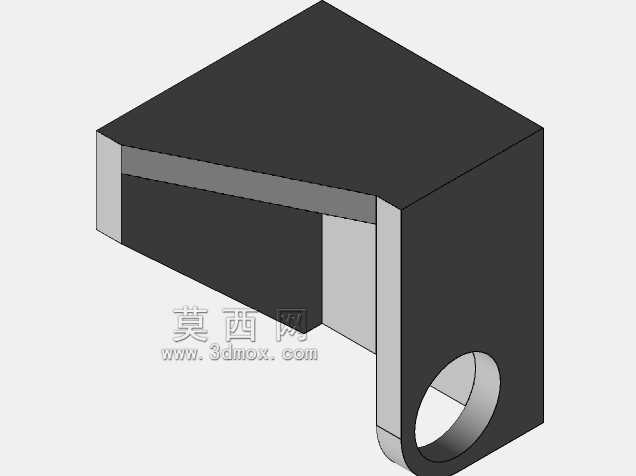

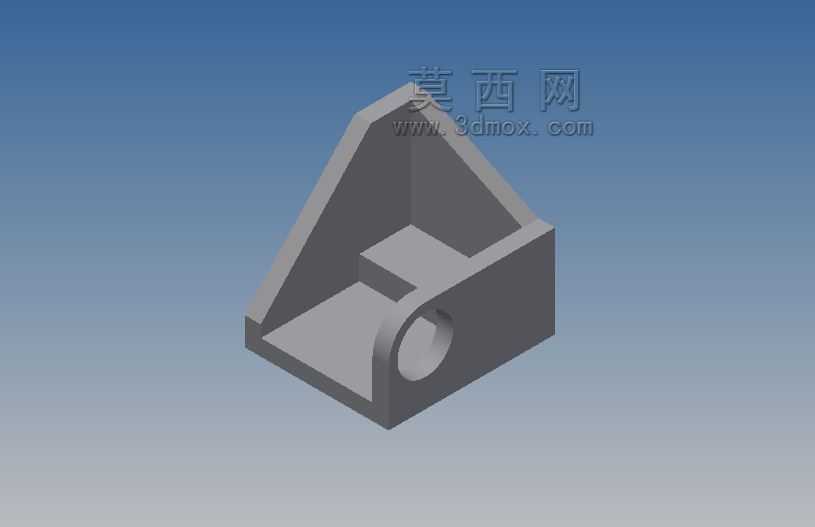

　　在机械加工、部件组焊以及精密装配的生产环节里，这类三角构型的胎架是工位上十分常见的定位支撑构件，多数时候承担着异形工件的装夹依托、工序间的定位基准作用，区别于通用平口钳、标准压板的装夹逻辑，这类胎架往往是针对特定工件的轮廓特征做适配设计，能在批量生产环节大幅减少反复找正的辅助工时，稳定每一件工件的装夹定位精度。从结构构型来看，该胎架采用直角三角的主体支撑框架，竖直立面与水平底面呈90度垂直布置，斜向的加强筋连接两个垂直面的外缘，形成稳定的三角形受力结构，这种构型的优势在于能在控制整体重量的前提下，获得足够的结构刚性，当工件放置在胎架的水平支撑台阶上时，加工或装配过程中产生的垂直向下载荷、侧向的切削力或装配顶推力，

　　都能通过斜向筋板分散传递到安装基面，避免支撑结构出现挠曲变形，保证定位基准不发生偏移。胎架水平支撑面设计有两级台阶结构，不同高度的台阶面可以适配工件上不同高度的定位贴合面，不需要额外加装垫片就能完成Z向的高度定位，减少装夹时的调整环节；在胎架的竖直侧端集成了带通孔的凸台结构，这个通孔是整个胎架的定位核心，既可以穿入定位销与工件上的预制孔配合完成X、Y向的位置锁定，也可以穿装锁紧螺栓，配合压板将工件牢牢压合在胎架的支撑面上，凸台做了加厚处理，能避免螺栓锁紧时局部应力集中导致的结构开裂，同时通孔的加工精度直接决定了整套工装的定位重复精度，建模时需要严格控制孔的圆柱度、孔轴线与支撑面的垂直度公差。从安装边界来看，

　　该胎架的水平底面为完整的平面结构，安装时可以直接贴合在机床工作台或者工装基板的T型槽面上，通过底面周边的压板或者穿装在底部安装孔的螺栓完成固定，整体外轮廓没有突出的尖锐结构，不会和周边的刀具路径、送料机构产生运动干涉，三角构型的斜边设计也给操作人员的装夹操作留出了足够的手部操作空间，不需要探身到狭窄空间里就能完成工件的取放和锁紧操作。在实际应用场景中，这类胎架常被用在小型结构件的铣削加工工位，承担工件的粗加工、半精加工定位依托，也会出现在焊接工装台上，作为小型焊接组件的组对基准，保证焊接件各部分的相对位置尺寸符合图纸要求；部分装配线上也会采用同构型的胎架作为部件预装的定位座，让操作人员可以快速将待装配零件对准安装位置，

　　降低装配对位的难度。设计这类胎架的时候，首先要匹配对应工件的定位基准面位置，确保胎架的支撑台阶高度、定位孔的中心距完全和工件的设计基准重合，避免出现基准不重合导致的尺寸误差；其次要核算受力工况，根据加工时的最大切削力、焊接时的工装夹持力来调整筋板的厚度、凸台的尺寸，保证在最大载荷下结构的变形量控制在公差允许范围内；同时还要考虑排屑和操作便利性，支撑台阶的边缘要做微小的倒角，避免工件取放时被毛刺刮蹭，定位孔的下端要设计排屑空隙，避免加工产生的切屑堆积在孔内影响定位销的插入精度。和标准的可调支撑座相比，这种定制化的胎架不需要每次装夹都调整支撑高度和位置，只要将工件贴合到胎架的定位面上就能完成位置找正，对于批量加工的零件来说，能把单件装夹时间压缩到原来的三分之一以下，同时能避免人为找正带来的个体误差，让整批零件的加工尺寸一致性得到明显提升。在三维建模过程中，需要重点关注各个配合面的公差设定，支撑面的平面度、定位孔与支撑面的垂直度、相邻台阶面的平行度都是需要在工程图里明确标注的形位公差，这些参数直接决定了胎架制作完成后的实际使用精度；同时建模时要提前预留出工装的安装空间，确认胎架固定在工作台上之后，刀具的全行程运动不会和胎架本体发生碰撞，尤其是在五轴加工的应用场景下，还要模拟主轴摆角后的运动轨迹，避免出现干涉撞机的风险。
