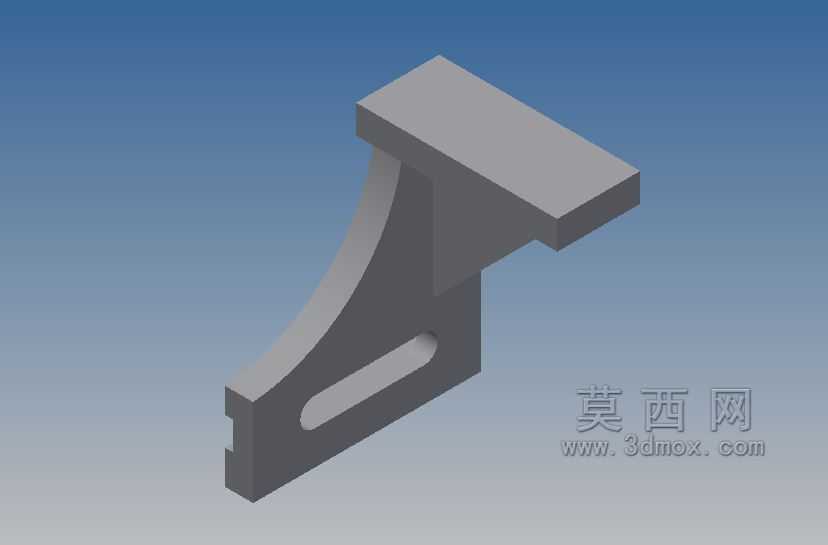

在金属磨削加工场景中,砂轮架是磨床核心的支撑承载构件,直接决定砂轮运行的稳定性与磨削加工精度。这类支架结构并非通用型支撑件,其设计完全围绕砂轮组件的安装定位、运行受力传导、磨削作业的刚性需求展开,日常应用覆盖外圆磨、平面磨、工具磨等多类常规磨削设备,部分定制化改型结构也可适配砂轮机、专用磨削工装的搭建需求。从实际功能来看,该构件首先承担砂轮主轴组件的承载作用,需要抵消砂轮高速旋转产生的径向跳动、磨削进给时的反向切削力,同时为砂轮的位置调整提供基准安装面,避免长期受力出现结构形变导致磨削振纹、加工尺寸超差等问题。设计阶段首先要考量受力路径的合理性,主体支撑段采用弧形过渡的变截面筋体结构,而非直角直连的块状结构,
这种设计能够在降低整体自重的前提下,最大化提升结构的抗弯曲、抗扭转性能——直连直角结构在长期受交变磨削力的工况下,应力集中点极易出现疲劳裂纹,弧形筋体可以将砂轮端传递的切削力均匀分散到底部安装基面,避免局部应力过载。上部的水平安装台为砂轮主轴组件提供定位基准面,平面度公差需要控制在磨削作业要求的精度范围内,台体的厚度设计经过受力校核,既不会因过薄导致装夹变形,也不会因过厚增加不必要的结构重量。下部的安装立板设置有长条形调节腰孔,这类孔位设计并非随意开设,其长度方向对应砂轮的进给调整行程,安装时可以通过腰孔调整支架整体的前后位置,实现砂轮与待加工工件的相对位置校准,满足不同直径砂轮、不同磨削深度的安装调整需求;
立板下端的卡槽结构用于和磨床床身的导轨基面配合定位,安装时可以快速卡入基准位,减少装配时的找正时间,同时提升支架与床身连接的贴合度,避免连接面存在间隙导致运行抖动。从安装边界来看,该支架的整体外轮廓尺寸适配中小型磨床的安装空间,上部安装台的螺孔间距匹配常规砂轮主轴座的安装孔位,不需要额外进行打孔改型即可完成装配;下部腰孔的宽度适配磨床床身常用的T型螺栓规格,现场装配时可以直接使用标准紧固件完成固定,不需要定制特殊连接件。结构的所有棱边都做了倒角处理,一方面避免装配时锐边划伤操作人员,另一方面也能消除机加工过程中棱边的应力集中点,提升构件的长期使用寿命。在实际工况验证中,这类结构的刚性表现直接影响磨削表面质量,若支架刚性不足,
砂轮高速旋转时会产生高频振动,加工出的工件表面会出现规律性振纹,严重时还会导致砂轮崩裂的安全隐患;因此设计时对筋体的厚度、过渡圆弧的半径都做了针对性优化,在满足轻量化要求的同时,将结构的固有频率避开砂轮的常规工作转速区间,避免运行过程中产生共振。不同于焊接成型的简易支架,该一体式结构的受力一致性更好,长期使用不会出现焊缝开裂、连接松动的问题,适合在连续作业的量产磨削加工场景中使用。安装过程中需要先将下部卡槽与床身基准面贴合,初步穿入连接螺栓后调整腰孔位置,确认砂轮的进给行程与跳动精度符合要求后,再按对角顺序逐步拧紧紧固件,避免单侧压紧导致支架出现倾斜偏移;日常维护时只需要定期检查连接螺栓的预紧力,不需要对支架本身做额外的保养,结构可靠性较强。
