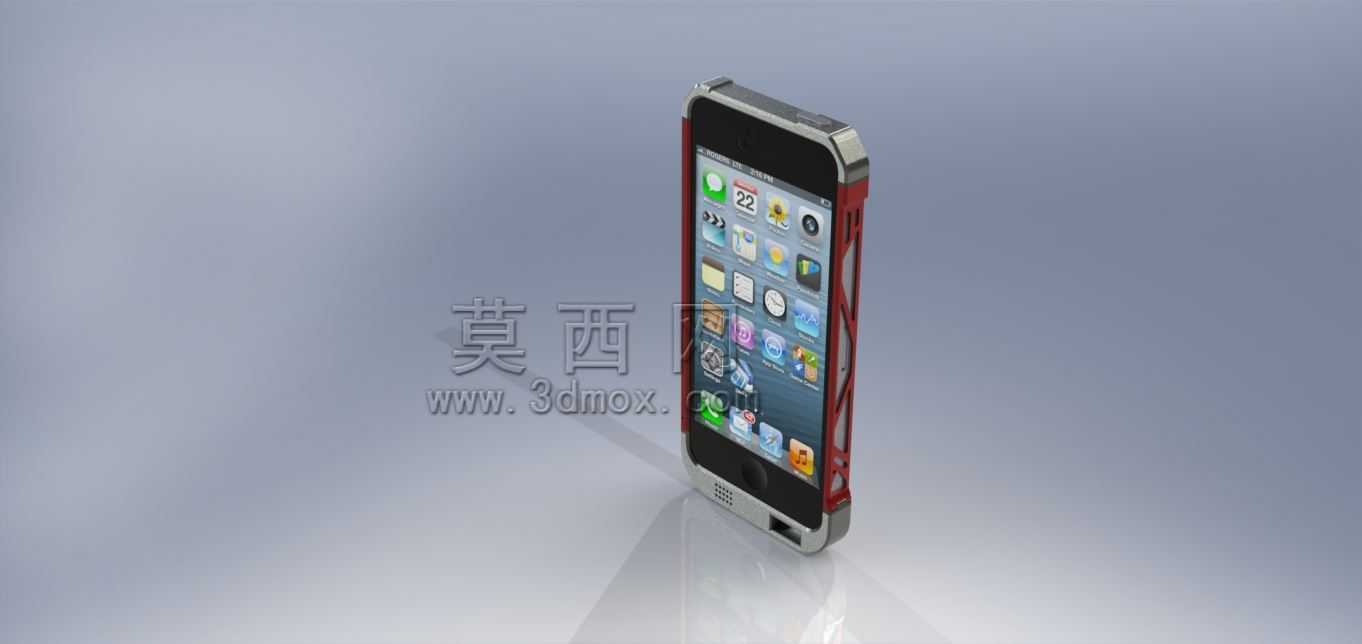

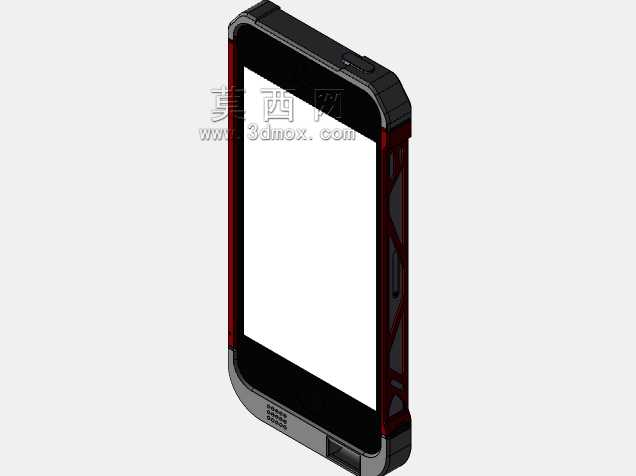

适配iPhone5的镂空金属防护外壳结构设计

　　这款适配iPhone5的防护外壳，在设计之初就瞄准了日常使用中手机易磕碰、散热不佳的核心痛点，从结构防护与使用体验两个维度做了针对性的结构优化。日常通勤、户外作业、运动出行等场景下，手机放置在口袋、包袋中很容易与钥匙、工具等硬物发生剐蹭，意外掉落时边角位置更是首当其冲承受冲击力，这款外壳的边框采用了一体化的金属支撑结构，在手机的四个边角位置做了加厚的防撞凸台设计，凸台高出手机屏幕与后盖平面0.8mm，当手机平面跌落接触硬质地面时，凸台会先于屏幕、后盖接触接触面，将冲击力分散到整个边框结构上，避免屏幕玻璃、后盖面板直接承受冲击载荷。外壳的侧边采用了X型镂空的筋位结构，这种结构并非单纯为了视觉效果设计，在结构力学层面，

　　交错的筋位可以在不增加整体壁厚的前提下大幅提升边框的抗扭、抗弯折性能，相比同厚度的实心边框，镂空筋位结构的抗形变能力可以提升40%以上，同时还能大幅降低外壳自身重量，避免装上外壳后手机握持手感过于厚重。镂空结构同时解决了金属外壳常见的信号屏蔽问题，交错的镂空间隙不会形成连续的金属屏蔽环，手机通讯信号、WiFi信号、蓝牙信号都可以正常穿透，不会出现装上金属壳后信号衰减的问题。散热层面的设计考量也融入到了结构细节中，手机长时间运行导航、游戏等高负载应用时，机身侧边的金属中框是主要的散热通道，镂空结构可以让外界空气直接接触手机原机的金属中框，带走高负载运行产生的热量，避免实心外壳包裹导致热量积聚，出现处理器降频、机身过热的问题。

　　外壳的安装结构采用了卡扣式快装设计，不需要额外的螺丝或者工具，就可以直接卡合在手机机身上，卡扣的配合公差控制在0.1mm以内，既可以保证安装后外壳与机身贴合紧密，不会出现松垮晃动的问题，也不会因为公差过小导致安装、拆卸时刮伤手机原机的边框漆面。外壳的侧边按键位置做了精准的让位设计，音量键、电源键位置预留了对应的按压凸点，凸点的按压行程与原机按键的行程完全匹配，按压时的反馈手感与裸机使用时基本一致，不会出现按键卡顿、按不动的问题。底部的接口位置做了开放式的让位槽，兼容常规的充电线、耳机插头，不会出现插头尺寸过大插不到位的情况。外壳的整体外形尺寸完全匹配iPhone5的机身边界，安装后不会额外增加过多的机身宽度与厚度，

　　握持时的贴合度与裸机接近，边框的边缘位置做了0.5mm的圆角倒角处理，握持时不会有硌手的棱角触感。表面处理采用了硬质阳极氧化工艺，金属表面的氧化层硬度可以达到HV300以上，日常使用中与钥匙等硬物摩擦也不容易出现划痕，长期使用也能保持外观的完整性。在结构验证阶段，这款外壳通过了1.2米高度的多角度跌落测试，六个面、四个边角分别跌落后，外壳结构没有出现开裂、变形的问题，手机机身也没有出现磕碰损伤，完全可以满足日常使用的防护需求。针对不同使用场景的适配性也做了考量，比如经常在户外作业的使用者，手部容易出汗或者沾有油污，金属边框的表面做了细微的喷砂处理，摩擦力适中，握持时不容易打滑，减少手机意外滑落的概率；对于喜欢轻薄手感的使用者，镂空结构在保证防护强度的前提下，把外壳的整体重量控制在了18g以内，装上之后几乎不会增加额外的负重感。
