宝石加工用校准研磨设备结构设计

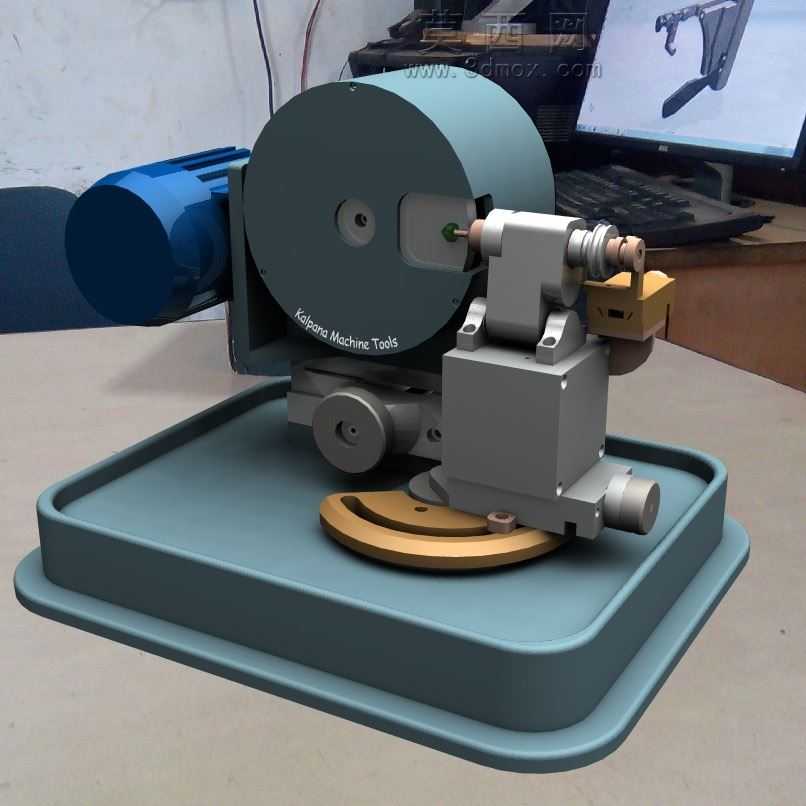

　　在珠宝首饰加工、工业宝石坯料预处理的生产场景中，这类宝石校准研磨设备是小尺寸硬脆材料定型工序的核心工装，区别于通用平面磨床，它的结构设计完全围绕宝石小余量、高精度定形的需求展开，不需要大切削行程，却对进给微调精度、磨削轨迹稳定性有极高要求。从整机布局来看，设备采用一体式承托盘结构，底部的浅槽式托盘一方面承接磨削过程中脱落的磨屑、冷却冲洗的废液，避免加工碎屑散落到工作台面，另一方面也为上部的动力单元、进给夹持单元提供统一的安装基准面，所有功能组件都直接固定在托盘上方的安装基板上，减少了多层拼接带来的装配累积误差。左侧的动力单元采用卧式布局，驱动主轴带动磨削轮做定速回转，磨削轮的外圆面为工作面，针对宝石这类高硬度硬脆材料，

　　磨削轮的安装同轴度公差控制在0.02mm以内，避免高速回转时出现端面跳动，导致宝石磨削面出现崩边、平面度超差的问题。中部的夹持进给单元是整台设备的核心功能结构，它采用十字滑台的微调结构，横向进给轴负责控制宝石坯料与磨削轮的接触压力，纵向进给轴负责调整磨削位置，配合前端的弹性夹头，可以装夹不同尺寸的宝石坯料，夹头的回转结构支持手动旋转坯料，不需要重复装夹就能完成圆形、方形、椭圆形等不同截面轮廓的校准磨削，夹头的锁紧机构采用锥面自锁结构，装夹后不会因为磨削反力出现松动偏移。设备的角度调节机构设置在夹持单元的底部，通过弧形导轨配合锁紧件，可以调整夹持轴线与磨削轮工作面的夹角，满足不同角度刻面、弧面的加工需求，弧形导轨的刻度分度值为1°，

　　可以实现加工角度的快速定位，不需要额外借助角度量具就能完成常规宝石刻面的角度校准。从安装边界来看，整机的占地尺寸控制在小型桌面设备范畴，不需要专门的设备基础，直接放置在常规加工工作台面上即可使用，底部托盘的边缘做了圆角过渡，避免操作过程中磕碰划伤，动力单元的电机与磨削轮之间设置了防护挡边，防止磨削过程中磨屑飞溅到电机转轴部位，延长运动部件的使用寿命。在实际使用场景中，这类设备主要承担宝石坯料的预形校准工序，也就是将切割后的不规则宝石坯料，研磨出基准平面与规则轮廓，为后续的精细抛光、刻面加工提供合格的坯料基础，相比手工研磨的加工方式，这种机械校准结构的加工一致性更好，同批次坯料的轮廓尺寸公差可以控制在0.05mm以内，

　　大幅减少后续工序的加工余量，降低贵重宝石材料的损耗。设计过程中，针对宝石加工的特殊需求，所有与加工区域相邻的结构都做了防腐蚀处理，因为宝石磨削过程中通常会使用水基研磨液，普通碳钢材质长期接触会出现锈蚀，污染宝石加工表面，因此夹持单元的外露零件、托盘表面都做了硬质氧化或者喷塑处理，既耐研磨液腐蚀，也方便日常清理维护。设备的操作位全部设置在设备正面，进给调节手轮、夹头锁紧手柄、角度锁紧件都在操作人员单手可及的范围内，操作时不需要频繁调整站位，符合小零件精密加工的人机工程要求，磨削轮的更换位置预留了足够的操作空间，松开前端的锁紧螺母就可以快速更换不同粒度的磨削轮，适配粗磨、精磨不同工序的加工需求。从结构刚性来看，夹持单元的滑台采用燕尾槽导轨结构，配合铜质镶条调整间隙，既保证了微调的顺滑度，也具备足够的刚性，承受磨削过程中的径向反力时不会出现让刀现象，保证磨削尺寸的稳定性，动力单元的主轴采用深沟球轴承支撑，两端设置密封结构，防止磨屑进入轴承内部造成磨损，主轴的径向跳动公差控制在0.01mm以内，保证磨削面的表面粗糙度满足工艺要求。
