内孔珩磨加工用Sunnen DH-70珩磨头结构

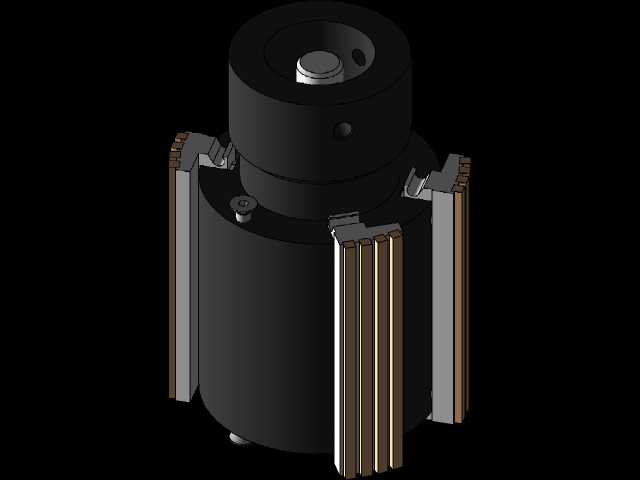

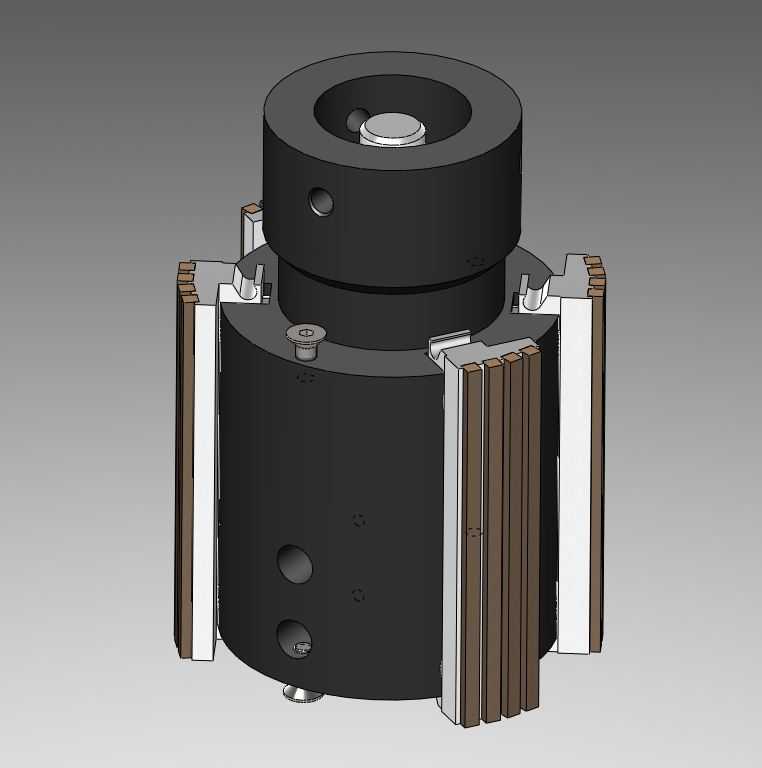

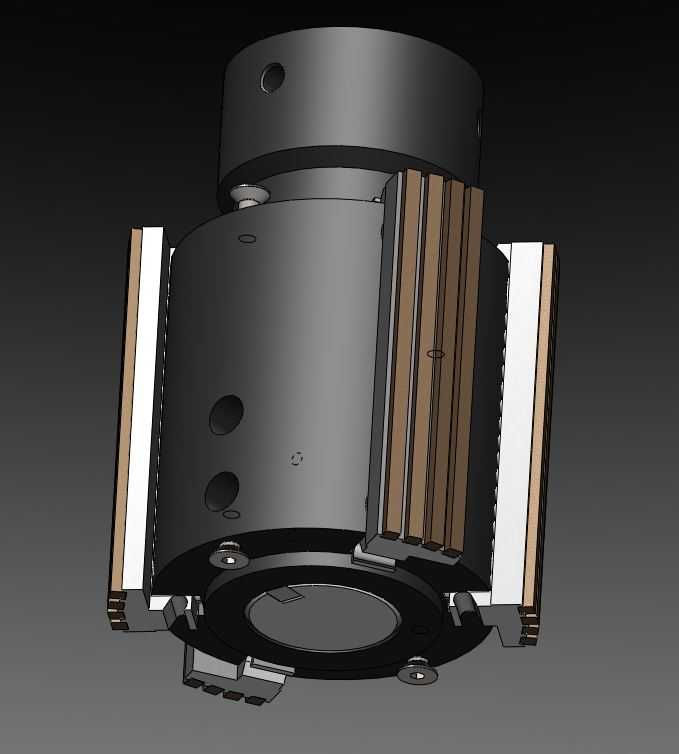

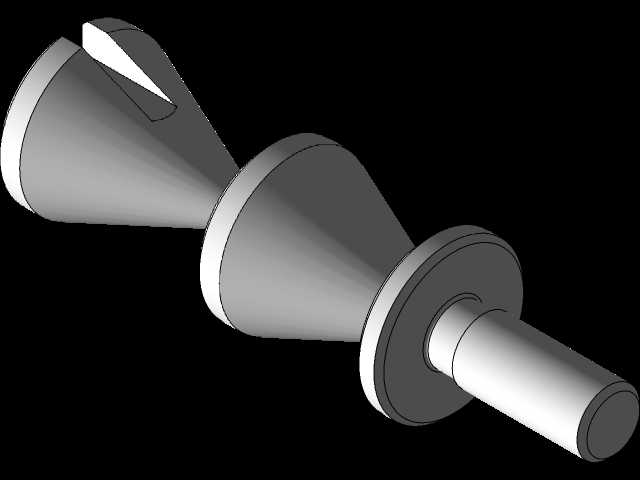

　　这款珩磨头主要面向内燃机缸体、液压阀块、精密轴承套圈等零件的内孔终加工场景，在批量零件加工线、精密修配工位都能见到这类结构的应用，区别于普通铰孔、镗孔加工，珩磨工艺能获得更高的尺寸精度、更低的表面粗糙度，同时还能在孔壁形成交叉网纹，保留储油空间提升配合副的耐磨性能。从结构功能来看，该珩磨头采用周向均匀分布的多油石条设计，油石座通过斜楔机构与芯轴联动，当珩磨杆带动芯轴做轴向进给时，斜楔面会推动油石座沿径向均匀外胀，实现油石对孔壁的恒定压力进给，加工过程中珩磨头同时做旋转与轴向往复运动，油石条上的磨粒就能在孔壁形成均匀的交叉切削轨迹，避免单方向加工带来的圆度、圆柱度误差。设计阶段首先要考虑的是安装适配性，

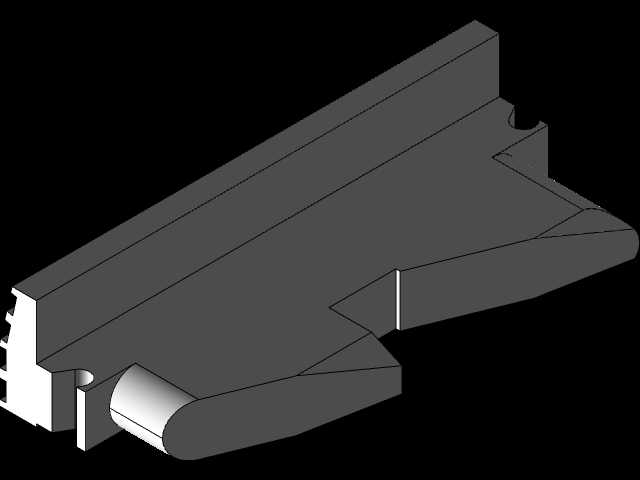

　　该珩磨头的上端连接接口采用标准莫氏锥孔配合端面定位销的结构，能够直接适配主流珩磨机的主轴输出端，连接部位的同轴度公差控制在0.005mm以内，避免高速旋转时出现动平衡超差的问题；整体外径在收缩状态下小于待加工底孔直径，方便操作人员将珩磨头顺利送入工件内孔，油石完全胀开后的最大加工直径覆盖DH-70对应的孔径区间，油石条的轴向长度根据常见加工孔的深度做了匹配，保证往复行程两端的越程量控制在油石长度的1/3到1/4之间，避免出现孔口喇叭口或者孔腰鼓形的加工缺陷。结构细节上，油石座与本体之间采用矩形导轨配合，导轨面经过淬硬处理，表面硬度达到HRC58-62，长期往复胀缩动作下不会出现磨损间隙，保证径向进给的精度一致性；

　　每个油石座都配备了独立的复位弹簧，当芯轴进给退回到位时，弹簧会拉动油石座同步径向收缩，避免加工完成后退出珩磨头时油石刮伤已加工的孔壁；本体上分布的径向注油孔，能够在加工过程中将珩磨液直接输送到油石与孔壁的接触区域，及时带走切削产生的磨屑与磨粒脱落物，同时降低加工区域的温度，避免工件出现热变形影响尺寸精度。在实际选型应用中，这类珩磨头可以根据加工工件的材质更换不同磨料、粒度的油石条，加工铸铁件时选用碳化硅磨料，加工淬硬钢件时选用刚玉磨料，粗加工阶段选用粗粒度油石提升切削效率，精加工阶段换用细粒度油石保证表面质量；周向分布的油石条数量经过动平衡校验，旋转转速适配区间覆盖常规珩磨工艺的线速度要求，

　　不会因为油石分布不均导致加工出的孔出现多棱形误差。本体上的锁紧螺钉用于固定油石条的轴向位置，更换油石时只需要松开对应螺钉就能快速完成油石拆装，不需要整体拆解珩磨头结构，减少了工位调整的辅助时间；下端的导向结构能够在珩磨头进入工件孔时起到自动对中作用，避免因为初始送入时的偏斜导致油石崩边或者孔壁出现局部过切的问题。
