橇装计量BI平台工业设备结构设计

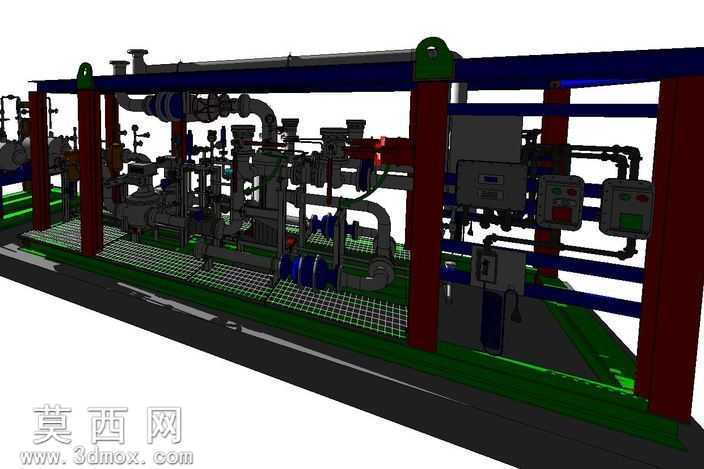

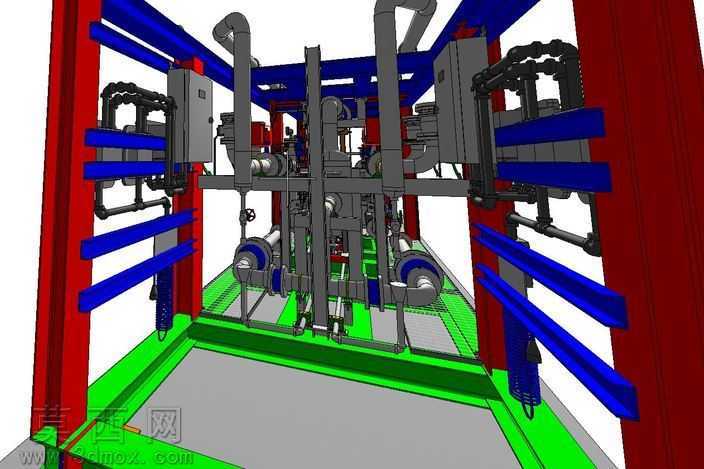

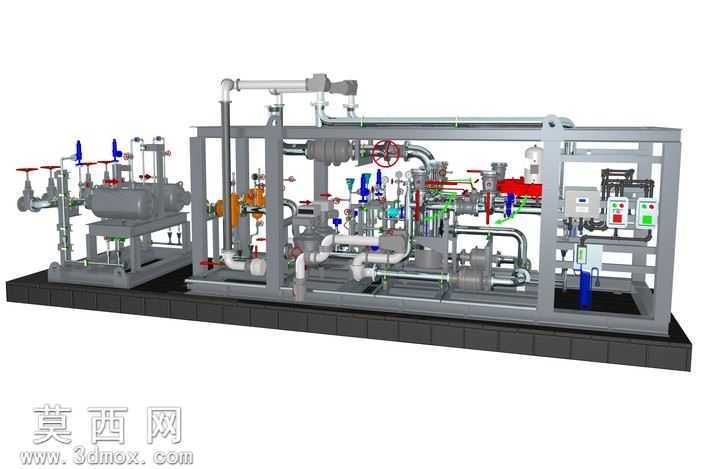

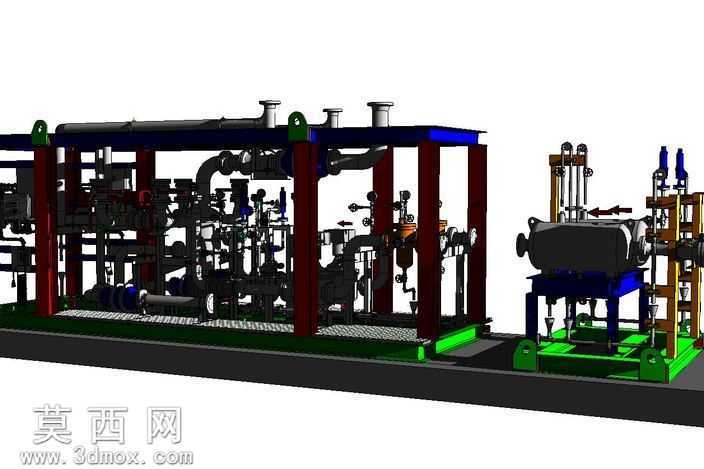

本作品为橇装计量BI平台的三维结构设计，采用三维建模软件完成全参数化搭建，完整还原了集成式计量橇装设备的整体布局与细节构造。建模过程中首先搭建主体承载框架，采用红色型材作为主支撑立柱，搭配蓝色横向承载梁形成稳定的框式承载结构，框架底部设置绿色防滑作业平台，平台边缘做安全防护处理，预留设备运维的操作空间，满足现场作业的防滑安全要求。设备内部集成了多组计量管路、泵体组件、阀组单元与电控柜体，灰色管路按照流体走向做分层排布，清晰区分不同介质的输送路径，管路连接处的法兰、弯头、固定支架均做精细化建模，还原真实工业管路的安装逻辑；两侧对称布置的计量组件与控制箱，按照实际运维操作的人机工程学高度设置，方便操作人员日常读数、调试与检修。材质渲染阶段，对不同部件做差异化材质赋予：支撑框架采用哑光工业漆材质还原金属喷涂质感，管路采用金属哑光灰材质体现工业管材的表面特性，防滑平台采用带细微纹理的绿色防滑涂层材质，电控柜体采用浅灰色金属机柜材质，泵体与阀组做金属加工面与漆面的区分处理，通过光影渲染突出设备的结构层次与空间关系。设计思路上采用橇装式集成化设计，将计量功能所需的管路、动力、控制、计量组件全部集成在统一框架内，无需现场零散组装，可实现整体转运与快速落地部署，结构布局充分考虑管路走向的合理性、组件安装的维护空间、框架承载的力学稳定性，同时兼顾作业平台的安全防护设计，整体结构紧凑、布局规整，完整呈现了工业橇装计量设备的设计逻辑与构造细节，可用于设备方案展示、结构校验、安装指导等场景。
