FK12976分体式工件夹持定位夹具结构

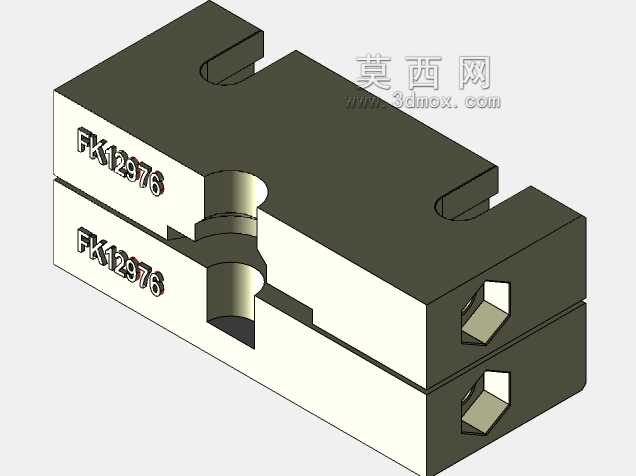

　　在机加工、精密装配的生产场景里，工件夹持部件是保障工序精度的核心基础元件，这套FK12976结构的夹持件，针对小尺寸轴类、套类零件的装夹需求设计，适配普通铣床、加工中心、钻床等通用加工设备的工作台装夹界面，也可集成到半自动化工位的定位模组中使用。从结构形态来看，该夹持件采用上下分体式的对称布局，两个夹持块对合后中间形成完整的圆形夹持型腔，可适配对应直径的圆柱类工件，相比整体式的夹套结构，分体设计更便于工件的快速取放，也能在工件存在微小尺寸公差时，通过调整两个块体的锁紧力度实现自适应抱紧，避免装夹过程中对工件表面造成压痕损伤。

　　夹持块的外侧设计有对称的凹槽结构，这些凹槽并非减重工艺槽，而是用于和设备工作台的T型槽、或者配套的压块组件配合，实现夹持单元本身的快速定位固定，安装时不需要额外制作复杂的连接底座，直接通过标准T型螺栓即可完成锁紧固定，大幅缩短工装的调试准备时间。块体侧面加工的内六角沉孔，是上下两个夹持块的锁紧连接位，采用内六角螺钉的连接方式，既可以保证足够的锁紧力，又能让螺钉头部完全沉入块体内部，不会突出零件表面干涉工件装夹或者刀具的走刀路径，这一细节设计充分考虑了机加工场景下的刀具安全距离要求，避免加工过程中刀具和锁紧螺钉发生碰撞。

　　每个夹持块的结合面都做了精密的平面加工，保证两个块体对合后分型面没有明显缝隙，避免装夹时工件的切屑、切削液渗入分型面造成夹持精度下降，同时分型面和中间圆形型腔的位置度做了严格控制，保证锁紧后型腔的圆度误差控制在合理范围内，不会因为分体结构导致工件装夹后出现偏心问题。块体上的型腔边缘做了微小的倒角处理，一方面是去除加工后的锐边毛刺，避免操作人员安装工件时被划伤，另一方面也能引导工件顺利滑入夹持型腔，尤其是在自动化上下料的场景中，微小倒角可以抵消机械手送料时的位置偏差，让工件顺利就位。

　　从安装边界来看，该夹持块的整体外形为规则的长方体结构，长宽高尺寸适配常规小型机用虎钳的夹持范围，既可以单独作为一套夹具使用，也可以直接装夹在机用虎钳上作为可更换的钳口配件，拓展原有虎钳的夹持适配范围，不需要对原有设备做任何改造。相比定制化的专用液压夹具，这种机械式的分体夹持块结构更简单，维护成本更低，在多品种小批量的生产场景中，只需要更换对应型腔尺寸的夹持块，就可以快速切换装夹不同规格的工件，大幅降低工装的投入成本。

　　在实际使用过程中，该夹持结构的受力路径经过优化，锁紧螺钉的位置分布在型腔的两侧，锁紧时的夹紧力可以均匀作用在工件的圆周方向，不会出现单侧受力导致工件变形的问题，针对薄壁类的套状零件加工，这种均匀受力的夹持方式可以有效减少装夹变形，提升零件加工后的形位公差精度。块体的材质选用常规的合金结构钢即可，经过调质处理后具备足够的强度和耐磨性，长期使用后如果型腔出现磨损，只需要重新修磨分型面或者更换新的夹持块，不需要整体报废整套夹具，具备很好的经济性。

　　设计这套结构的时候，充分考虑了加工工艺性，所有的外形特征都可以通过普通的铣床、磨床、钻床完成加工，不需要特殊的加工设备，普通的机械加工车间就可以完成制造，甚至使用方可以根据自身的工件尺寸需求，在基础结构上修改型腔的直径尺寸，快速定制适配自身生产需求的夹持夹具。块体上的凹槽位置和尺寸参考了通用机床工作台的T型槽标准间距，保证安装时的兼容性，不需要额外加工转接板，减少了安装调试的工作量。在精密检测工序中，这套夹持结构也可以作为检测工装使用，将待检测的轴类零件固定在型腔中，配合百分表、影像测量仪等设备完成形位公差检测，稳定的夹持力可以避免检测过程中工件出现位移，保证检测结果的准确性。
