适配Arduino UNO的多mikroBUS接口扩展盾板

　　在嵌入式开发与原型验证场景中，开发板原生接口数量有限、外设连接繁琐一直是困扰工程师的常见问题，这款适配Arduino UNO的多mikroBUS接口扩展板，正是针对这类痛点设计的硬件连接载体。从实际使用场景来看，不管是高校电子实验室的课程设计、创客团队的快速原型搭建，还是工业现场小型传感节点的功能验证，这类扩展板都能大幅减少飞线连接的工作量，降低接线错误概率，提升调试效率。

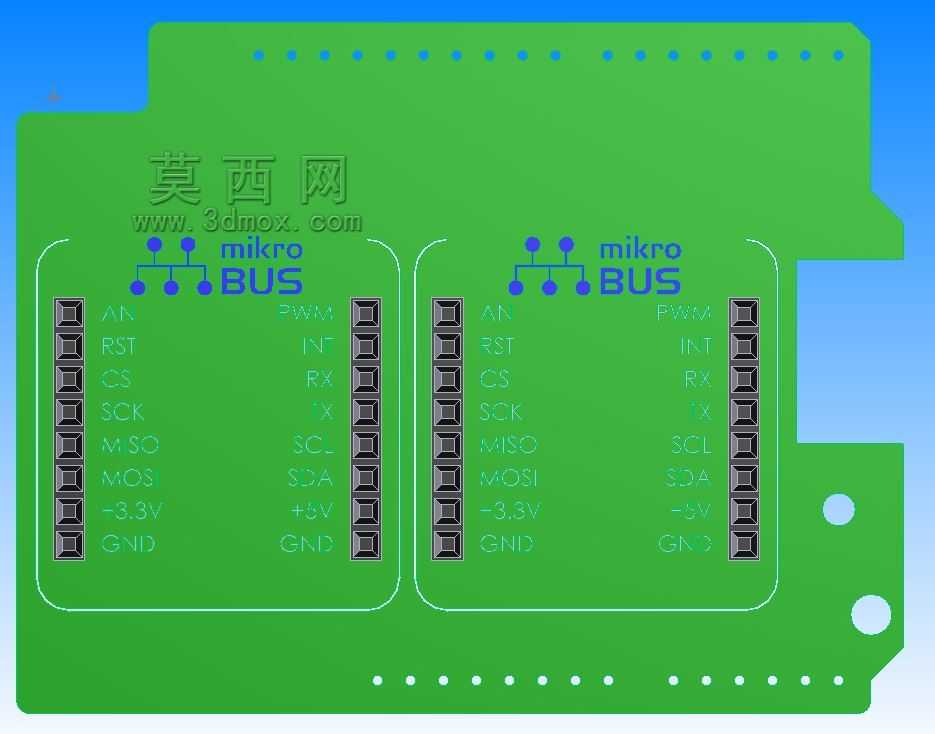

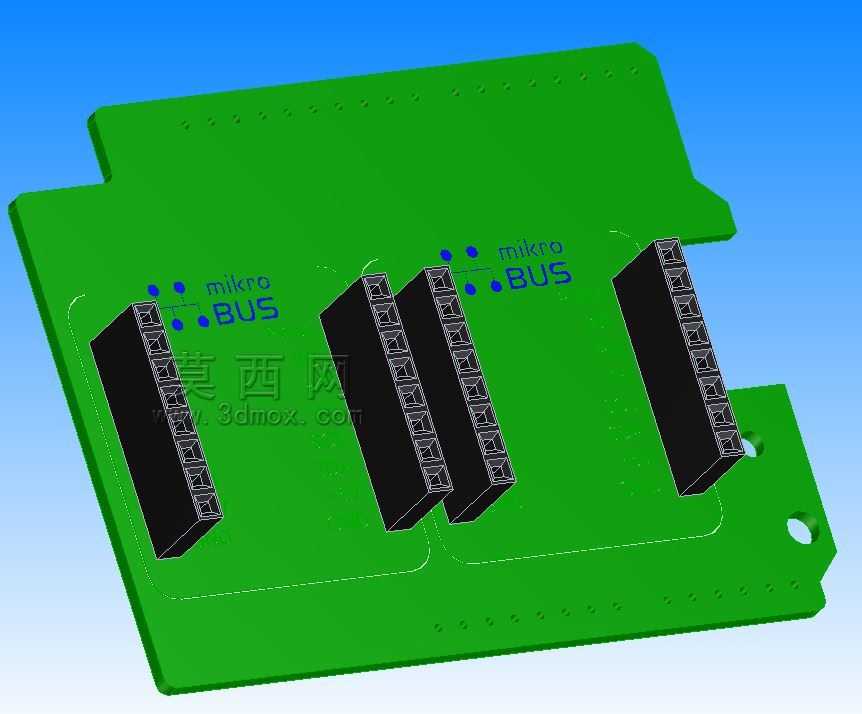

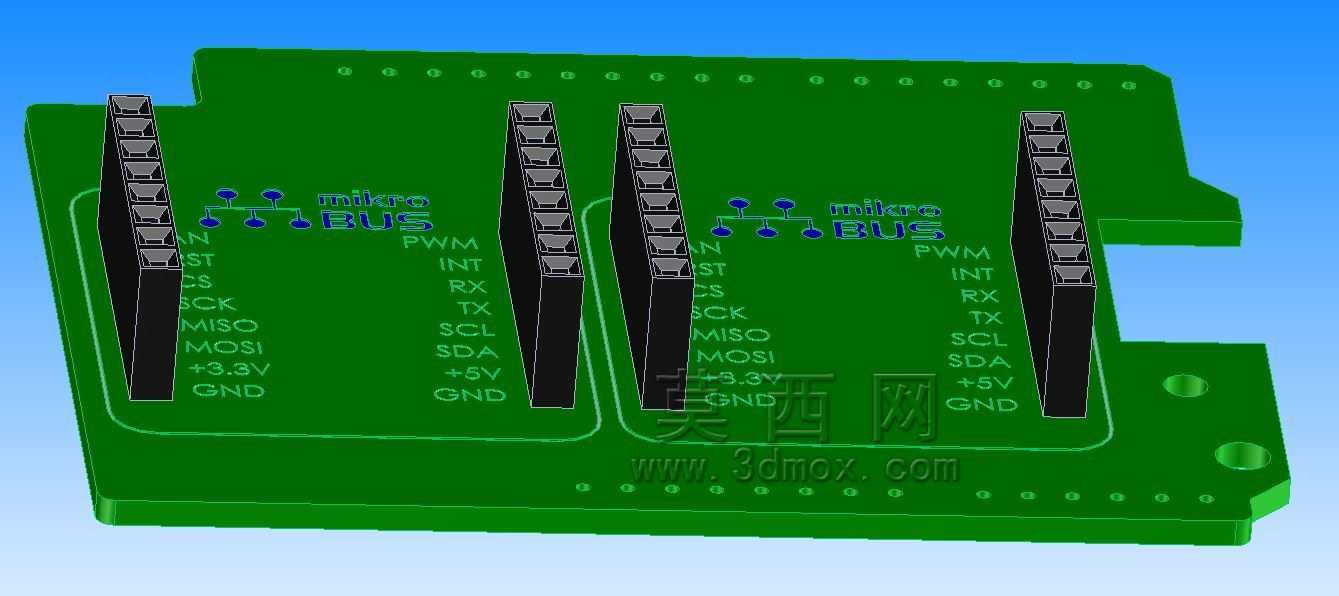

　　从功能特性上看，板载的多路mikroBUS接口完全遵循标准接口定义，每一路都完整引出PWM、INT、RX、TX、SCK、SCL、CS、MISO、MOSI等信号引脚，同时对应+3.3V、+5V、GND电源引脚，可直接兼容市面上符合mikroBUS标准的各类 click 板，包括传感类、通信类、驱动类、显示类功能模块，无需额外焊接转接线，直接插接即可完成硬件连接。接口排布上做了间距优化，相邻接口之间预留了足够的插拔空间，即便同时插接多块尺寸稍大的click模块，也不会出现物理干涉，避免模块之间挤压导致的接触不良问题。

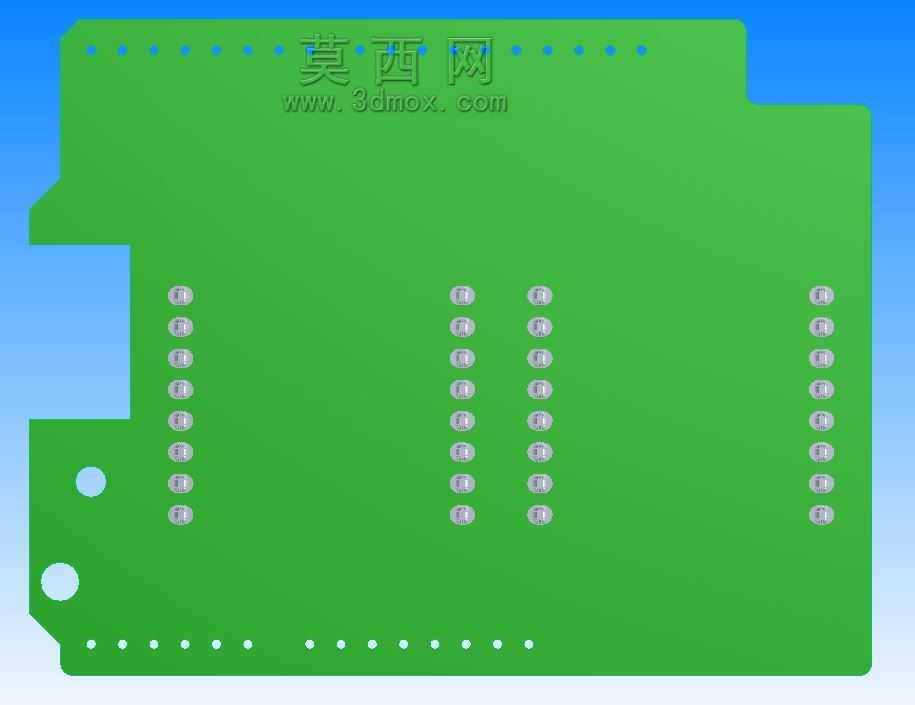

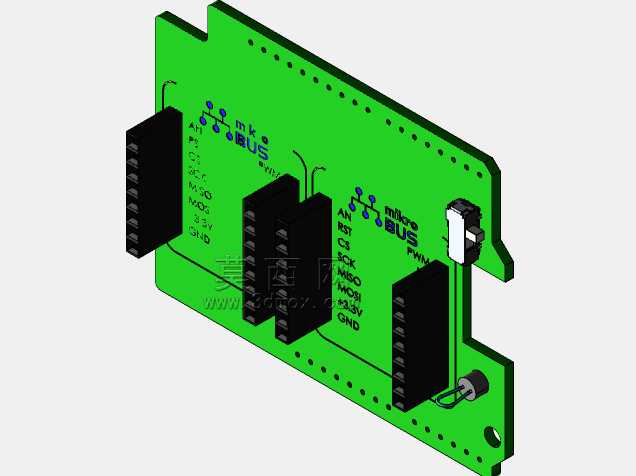

　　设计思路层面，这款扩展板完全匹配Arduino UNO的板型轮廓与排针位置，采用叠层插接的安装方式，不需要额外修改开发板结构，直接对准两侧排针下压即可完成固定。PCB板边缘做了圆角处理，避免尖锐边角在调试过程中划伤操作人员，同时板上预留的固定孔位可配合铜柱将扩展板与开发板、底层安装板锁紧，在有振动的测试环境下也能保证连接可靠性。信号走线做了等长优化，针对高速通信类模块的信号完整性做了基础处理，电源走线做了加宽设计，可承载多路模块同时工作的电流需求，避免出现压降过大导致的模块工作异常。

　　外形尺寸与安装边界上，扩展板的长宽尺寸完全覆盖Arduino UNO的板体范围，不会超出开发板原有轮廓，叠装之后整体厚度仅增加排针与插座的高度，整体结构紧凑，可直接放入适配Arduino UNO的标准外壳中，不需要额外定制外壳结构。排针引脚的定义完全对齐Arduino UNO的原生引脚映射，插接之后不会占用额外的安装空间，板上的丝印清晰标注了每一路接口的引脚功能，调试时不需要反复查阅引脚定义文档，可直接对照丝印完成接线排查。

　　在实际工程应用中，这类扩展板可帮助工程师快速搭建多传感器数据采集节点，比如同时插接环境温湿度传感器、气压传感器、OLED显示模块、无线通信模块，快速完成环境监测终端的原型验证；也可用于小型执行机构的驱动测试，插接电机驱动模块、继电器模块完成小型设备的控制逻辑验证。相比自行搭建洞洞板焊接电路，这款标准化扩展板的连接可靠性更高，重复拆装不会出现焊盘脱落问题，可反复用于不同项目的原型搭建，减少重复焊接的工作量。板体采用常规FR-4板材制作，表面做了阻焊处理，可抵御日常调试过程中的轻微磕碰与焊渣飞溅，延长硬件的使用寿命。
