Iwaki磁力驱动泵MD70结构设计

　　在化工流体输送、实验室试剂循环、半导体湿法工艺这类对泄漏零容忍的工况场景里，磁力驱动泵的应用占比常年居高不下，这款MD70型号的磁力驱动泵，从结构设计层面就完全围绕无泄漏输送的核心需求展开，没有传统离心泵的旋转轴密封结构，从根源上杜绝了输送介质沿轴缝外渗的风险，尤其适合输送腐蚀性、易挥发、高纯度的化学流体，避免介质泄漏带来的安全隐患与原料损耗。

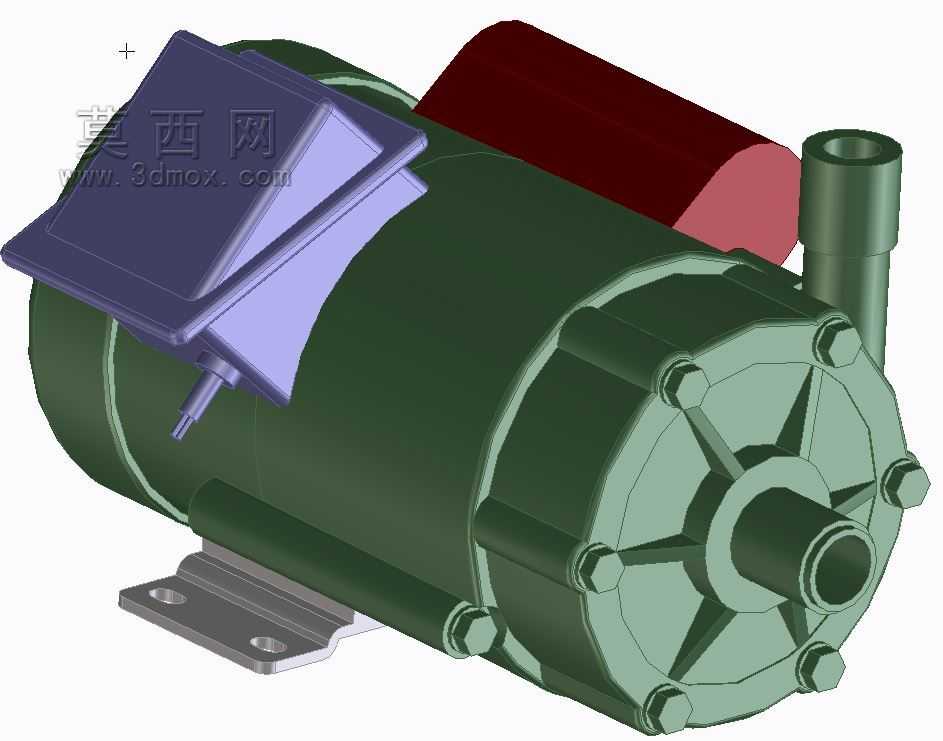

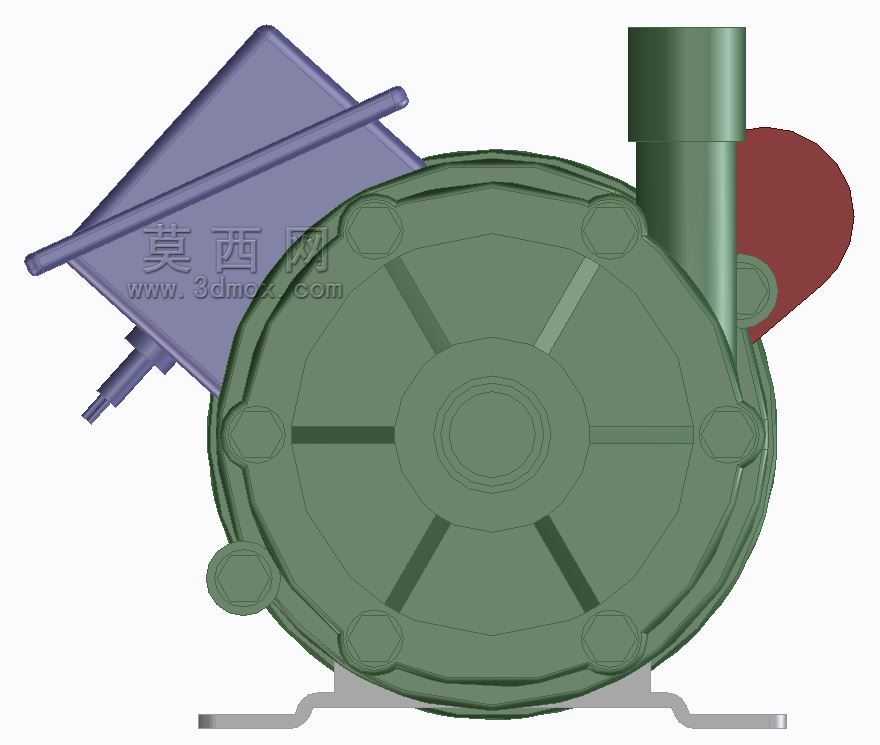

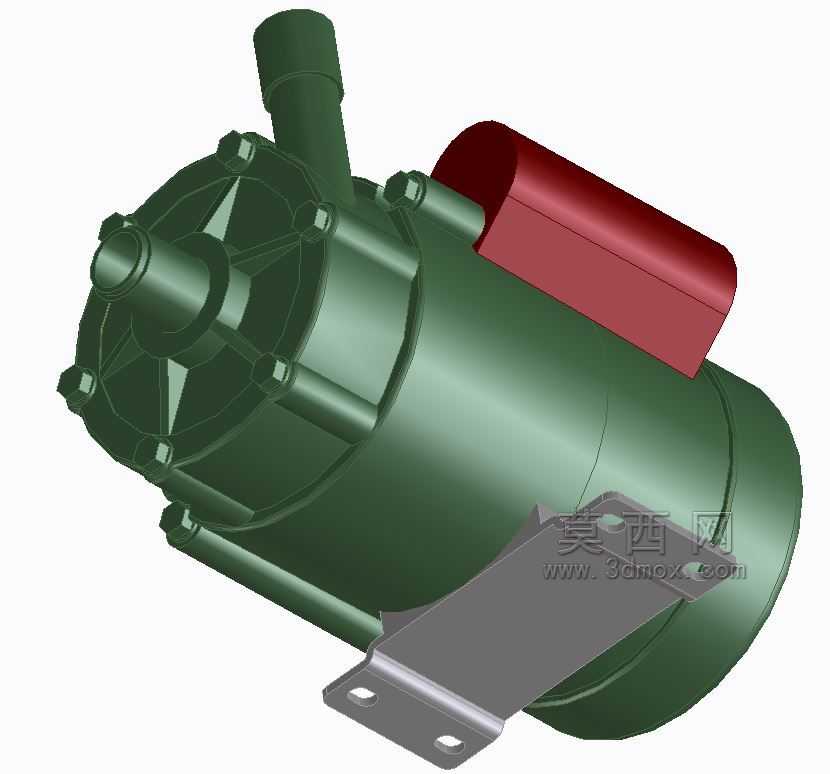

　　从整体结构布局来看，泵体采用卧式安装设计，底部自带一体化冲压成型的安装支座，支座上预留两个对称的安装固定孔，安装时可直接通过螺栓固定在设备机架或者混凝土基础上，安装基准面与泵轴轴线平行度公差控制在0.1mm/m以内，能有效避免运行过程中因安装偏差带来的振动问题。泵头部分采用端盖式螺栓紧固结构，一圈均布的内六角螺栓将泵壳与隔离套牢牢压紧，密封面采用平面静密封设计，没有动态密封的磨损问题，长期运行也不会出现密封失效泄漏的情况。进出液口采用轴向进液、径向出液的流道设计，进液口沿泵轴轴线方向布置，能最大程度降低进液流道的阻力损失，保证叶轮进口处的流态均匀，避免气蚀现象的发生；出液口垂直向上布置，方便现场管路对接，也能在停泵时保留泵腔内部的存液，下次启动无需重新灌泵，简化操作流程。

　　磁力传动部分是这款泵的核心设计点，内磁转子与叶轮直接连接，封装在隔离套内部，完全与输送介质接触，外磁转子与驱动电机的输出轴连接，布置在隔离套外侧，内外磁转子之间通过永磁体的磁力耦合传递扭矩，没有机械接触的传动部件，传动过程无磨损、噪音低，传动效率能保持在较高水平。隔离套采用非导磁的耐腐蚀材料制作，既能切断内外磁转子之间的磁路短路，又能承受输送介质的腐蚀与工作压力，壁厚经过精确计算，在满足强度要求的前提下尽可能薄，降低磁隙距离，提升磁力传动的效率，避免磁涡流损耗带来的温升问题，保证输送对温度敏感的介质时不会出现介质变质的情况。

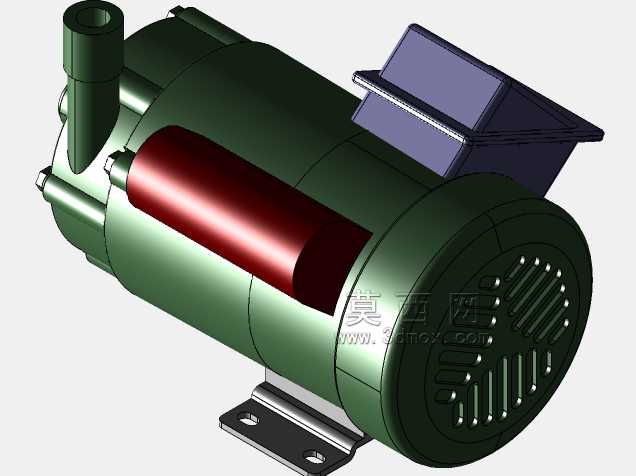

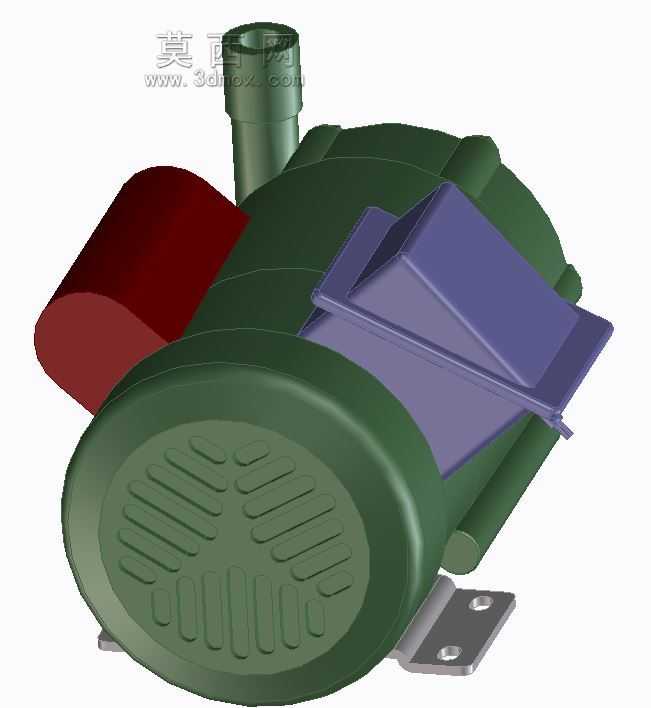

　　驱动端采用标准的卧式电机结构，电机外壳采用散热筋设计，能在连续运行时快速将电机绕组产生的热量散发出去，电机端盖与泵头的连接采用定位止口设计，装配时能自动保证电机轴与泵轴的同轴度，降低装配难度，也能避免运行过程中出现磁转子偏磨的问题。接线盒布置在泵体上方的倾斜位置，接线口采用防水密封结构，即使在有喷淋、潮湿的安装环境下，也能保证电气接线部分的防护等级满足现场使用要求，避免出现电气短路故障。

　　从实际选型适配的角度来看，这款泵的流道过流部分全部采用耐化学腐蚀的材质设计，能适配绝大多数酸碱类化学介质、高纯试剂、有机溶剂的输送需求，在PCB制程的药液循环、化学镀生产线的药液输送、实验室小型流体循环系统、小型水处理设备的药剂投加等场景中都能适配。设计时充分考虑了日常维护的便捷性，泵头部分的拆卸不需要移动电机与安装底座，只需要拆下泵头一圈的紧固螺栓，就能将叶轮、内磁转子整体抽出，检查叶轮磨损情况或者清理流道内部的杂质，维护操作不需要复杂的专用工具，普通的设备维护人员就能完成操作，大幅降低后期的维护成本与停机时间。

　　流道设计上采用了闭式叶轮结构，叶轮的流道经过水力优化，在额定流量工况下运行效率高，轴向力平衡设计合理，运行过程中推力轴承的负载小，能有效延长滑动轴承的使用寿命，滑动轴承采用自润滑材质，依靠输送的介质本身进行润滑冷却，不需要额外添加润滑油，避免了润滑油对输送介质的污染，非常适合对介质纯度要求高的输送场景。整体外形结构紧凑，轴向尺寸短，占用的安装空间小，在设备内部布置时不需要预留太大的安装位置，能适配紧凑型设备的集成设计需求，安装支座的高度经过优化，泵体底部与安装面之间留有足够的间隙，方便现场安装时调整垫铁的放置，也能避免安装面积液对泵体底座的腐蚀。
