高档乘用车自动换挡旋钮外观结构设计

　　这款换挡旋钮主要适配乘用车主驾中控区域的自动变速器操纵场景，日常使用中承担档位切换的核心操作功能，是驾驶员与车辆传动系统交互的直接接触部件，其设计合理性直接影响驾驶操作的手感、辨识度与行车安全。从实际使用场景来看，该部件安装在主驾与副驾之间的中控扶手前端位置，操作时驾驶员无需大幅移动手臂，自然搭放状态下即可完成档位切换动作，适配多数乘用车的人机工程坐姿设定，长时间操作不易产生肌肉疲劳。

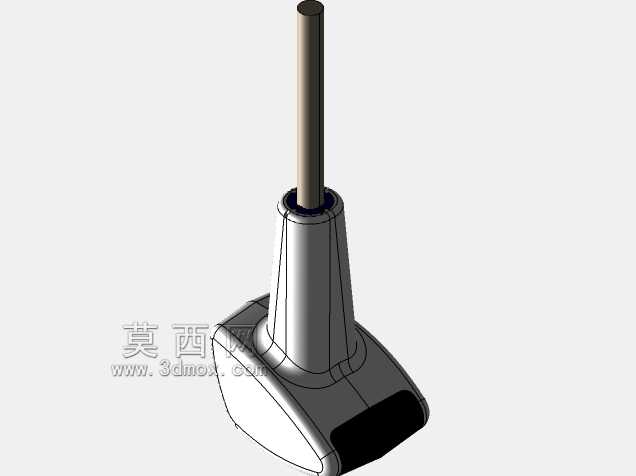

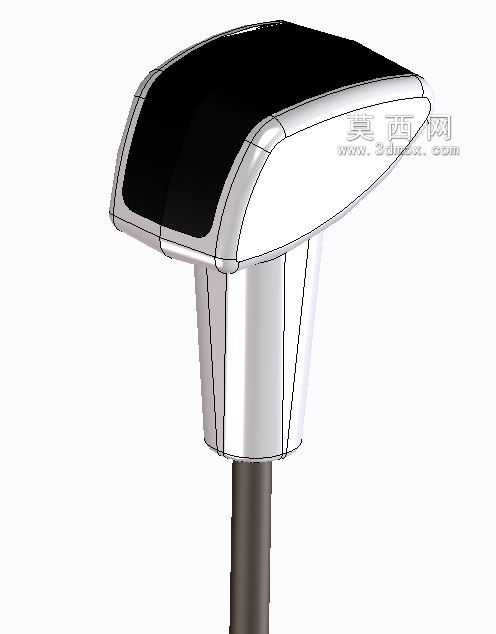

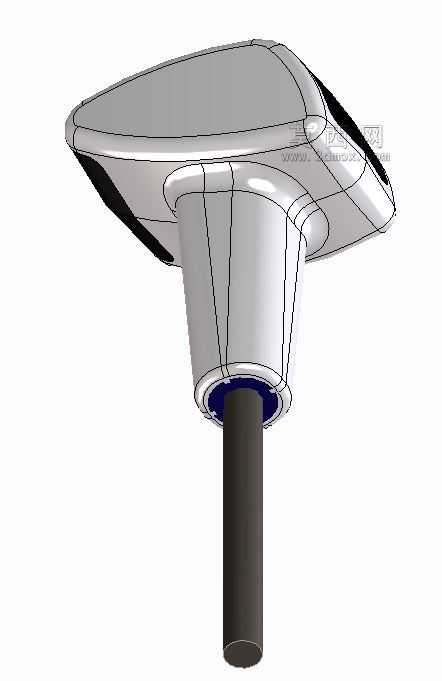

　　功能特性层面，该旋钮采用顶部按压+侧面握持的操作逻辑，顶部黑色区域为档位标识承载区与功能按键集成区，可集成P档按键、手动模式切换等功能，握持区域采用符合人体手掌贴合度的曲面设计，表面做哑光防滑处理，夏季手心出汗或者冬季佩戴薄手套操作时都不会出现打滑问题，操作反馈清晰，每一次档位切换都有明确的档位吸入感，避免误操作。旋钮下部的杆身与变速器操纵拉索或者电子档位传感器直接连接，传递操作力矩与档位信号，杆身的直径与安装定位槽做了标准化设计，可适配多数主流自动变速器的操纵接口，无需额外做转接结构即可完成装配。

　　设计思路上，这款旋钮没有采用传统的直拉式档把结构，而是采用短柄旋钮式造型，首先是为了节约中控区域的纵向空间，给中控储物格、无线充电板等配置留出更多布置空间，其次是提升内饰的整体科技感，契合当下新能源车型与高端燃油车的内饰设计趋势。造型曲面采用多段G2连续的过渡曲面，顶部黑色区域与银色握持区域的分缝做了0.3mm的均匀间隙设计，装配后无明显断差，分缝位置避开了手掌经常接触的区域，长期使用不会积存灰尘与汗渍，清洁维护难度低。握持区域的曲面弧度经过多轮人机工程验证，手掌自然握持时指腹与曲面完全贴合，受力均匀，不会出现局部硌手的问题，顶部的黑色区域采用耐刮擦的哑光材质，长期按压不会留下明显划痕，标识采用激光雕刻工艺，长期使用不会出现标识磨损脱落的问题。

　　外形尺寸与安装边界方面，该旋钮整体高度控制在120mm左右，握持区域的最大直径为48mm，符合成年人手掌的平均握持尺寸，下部安装杆的直径为12mm，安装定位基准面到旋钮底部的距离为25mm，安装时需要在中控面板上预留直径50mm的安装过孔，面板下方需要预留至少80mm的纵向安装空间，用于布置杆身、档位传感器与相关线束。安装时旋钮底部设置有橡胶减震垫，可过滤车辆行驶过程中传递到旋钮上的细碎震动，避免旋钮出现异响问题，同时橡胶垫可以起到密封作用，防止灰尘、泼洒的液体从安装缝隙进入中控内部，提升部件的耐用性。

　　从结构可靠性角度来看，旋钮内部的转动机构采用耐磨POM材质的衬套，转动寿命可达10万次以上，完全覆盖车辆的全生命周期使用需求，档位定位结构采用弹簧顶珠的设计，每个档位的定位力控制在15N左右，操作力度适中，既不会因为力度太轻导致误碰换挡，也不会因为力度太大导致操作生涩。旋钮的所有外露棱角都做了R2以上的圆角处理，发生碰撞时不会对驾乘人员造成尖锐伤害，符合汽车内饰件的安全法规要求。实际装车验证阶段，该旋钮可在-40℃到85℃的环境温度下正常工作，不会因为低温出现材质脆裂，也不会因为高温出现材质变形、粘手的问题，适配不同地域的使用环境。
