带锁定结构的排水管内置金属限流装置

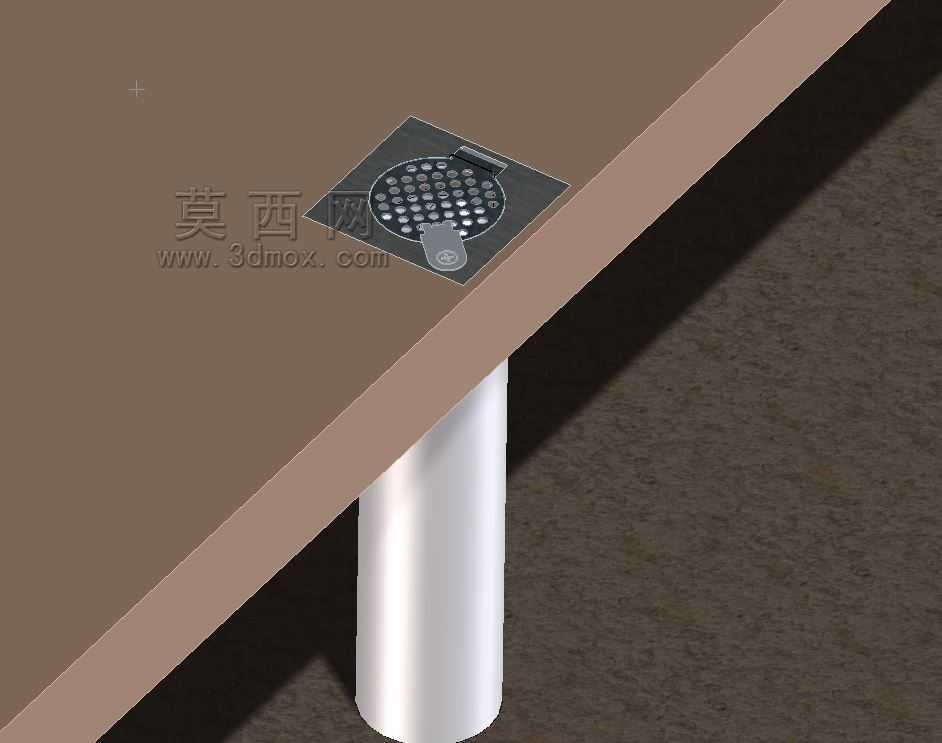

　　日常民用建筑、商用楼宇的排水管网运维中，经常遇到因大颗粒杂物随意排入管道造成的堵塞问题，尤其是餐饮后厨、公共卫生间、户外雨水排放口这类场景，毛发、食物残渣、塑料碎块等大尺寸杂物一旦进入排水立管，很容易在管道弯头、三通位置堆积，轻则造成排水不畅返水，重则需要拆管疏通，大幅提升运维成本。这款内置在排水管中的金属限流装置，正是针对这类场景开发的功能性管路配件，区别于普通的地漏滤网，它采用了锥笼式的整体结构，安装时直接嵌入排水管道的上端接口位置，不需要额外改动原有管路的铺设结构，适配常规口径的PVC、金属排水立管安装。

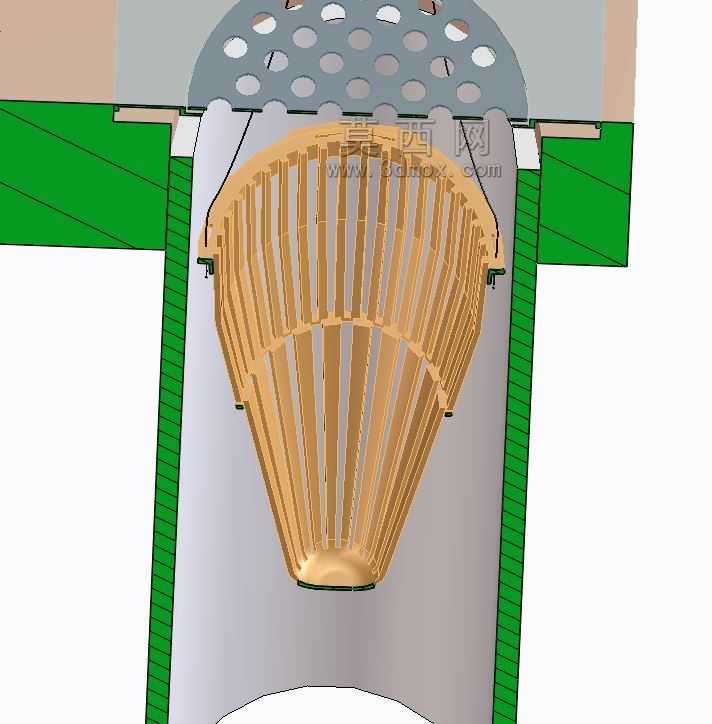

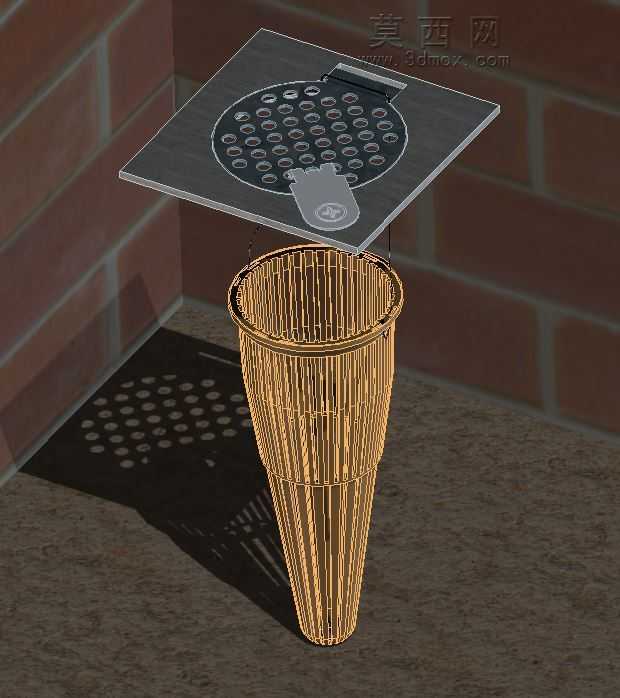

　　从结构设计来看，装置整体采用上宽下窄的锥笼形态，上端边缘设置有外翻的定位卡边，安装时卡边刚好卡在管道上端的承口台阶位置，不会因为水流冲击或者杂物堆积造成装置整体滑落进管道深处。笼体部分采用均匀分布的纵向筋条结构，筋条之间预留固定宽度的过流间隙，这个间隙尺寸经过测算，既能保证正常排水的过流面积满足峰值流量需求，又能拦截尺寸超标的大颗粒杂物，避免其进入下游管网。和普通平面滤网不同的是，锥笼式的结构拥有更大的有效过流面积，即使部分间隙被附着的杂物堵塞，剩余的过流通道依然能满足日常排水需求，拉长了运维清理的周期，减少日常清洁的频次。

　　这款装置最核心的设计点在于上端的锁定结构，在卡边位置设置有可卡入管道内壁卡槽的锁定弹片，安装到位后弹片自动卡入对应位置，非专业运维人员无法随意将装置从管道中取出，从结构上避免了人为拆除装置、恶意倾倒大颗粒杂物进入排水管道的问题，从源头管控排入管网的杂物尺寸。装置上端还配套设置了带孔的挡水板，和锥笼结构配合，能对排入的水流起到一定的整流作用，避免高速水流直接冲击管道壁造成的噪音，同时也能初步分散水流，让杂物更均匀地附着在笼体表面，不会因为局部堆积过快造成堵塞。

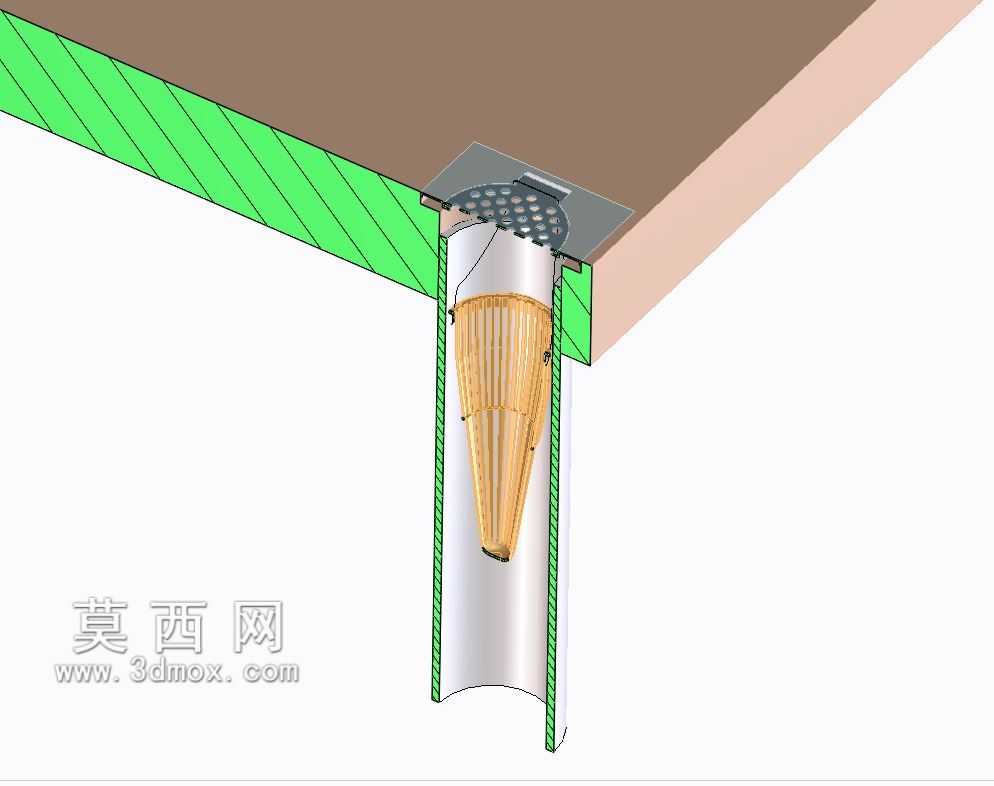

　　从安装边界来看，装置的外径尺寸完全匹配对应公称直径的排水管道内壁尺寸，卡边的厚度控制在承口密封件的安装公差范围内，安装后不会影响原有管道接口的密封性能，不需要额外加装密封配件。整体金属材质的选型也充分考虑了排水场景的腐蚀问题，耐污水、常见清洁化学品的腐蚀，长期使用不会出现结构锈蚀破损的问题。筋条的厚度经过结构校核，在满足过流间隙要求的前提下，能承受日常排水的水流冲击，以及清理时的外力剐蹭，不会出现筋条变形、间隙变大导致杂物漏过的情况。

　　在实际使用场景中，这类装置可以广泛应用在写字楼公共区域排水口、商业综合体餐饮层排水支管、老旧小区排水立管改造、户外雨水收集口等位置，相比传统的平面滤网，它的拦截容量更大，锥笼的立体空间可以容纳更多拦截下来的杂物，不会因为少量杂物堆积就完全封堵过流断面。运维清理时只需要通过专用工具解锁锁定结构，将整个笼体取出清理杂物后再装回即可，不需要拆解管道，大幅降低疏通维护的人工成本。设计过程中也充分考虑了加工工艺性，整个笼体结构可以通过金属冲压、焊接工艺批量生产，加工精度容易控制，生产成本可控，适合在各类排水系统改造、新建项目中批量配套使用。
