mikroBUS标准双位七段显示点击电路板

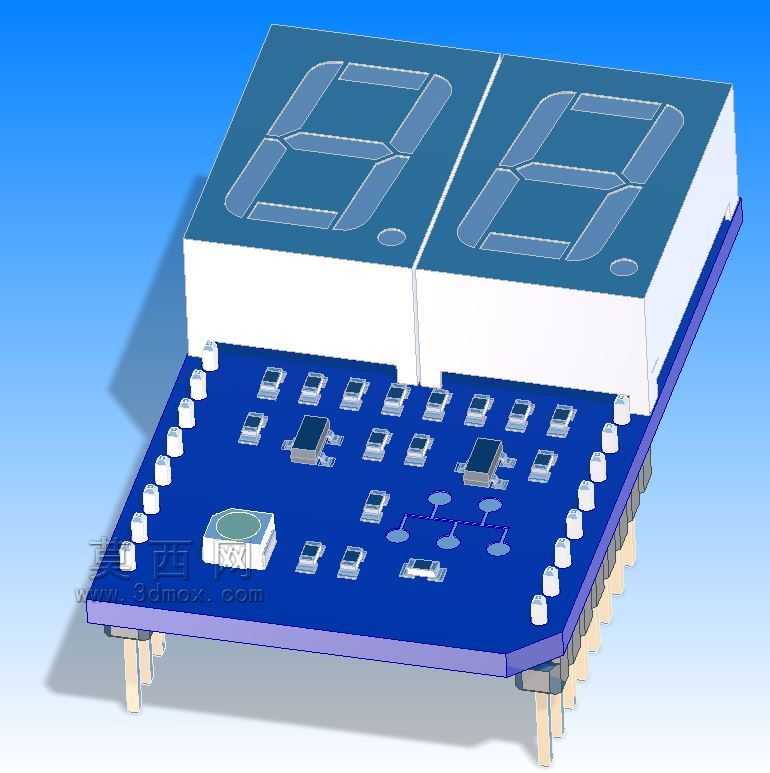

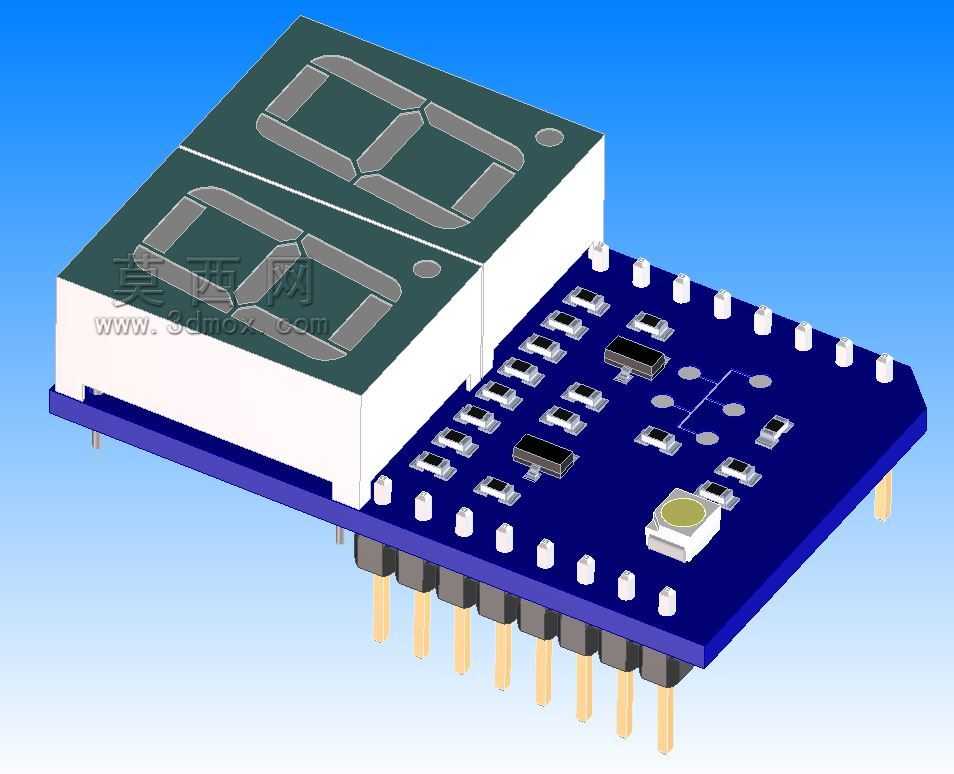

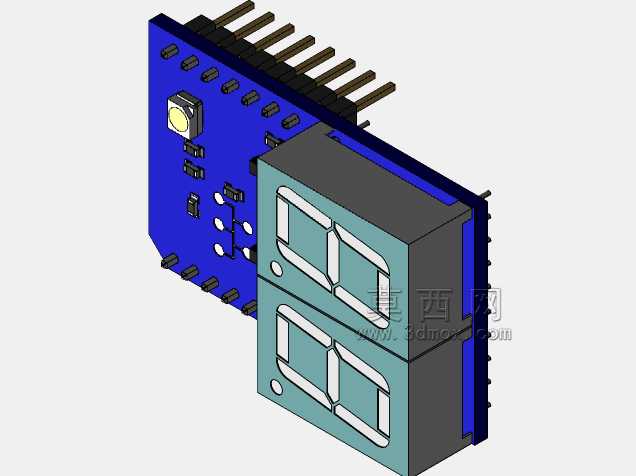

　　这款双位七段显示点击板遵循mikroBUS接口标准设计，主要面向嵌入式开发、工业控制人机交互、小型设备状态指示等场景使用，可直接插接在兼容mikroBUS插槽的主控开发板上，无需额外复杂接线即可实现两位数字的可视化输出，常见于小型实验装置、桌面级控制终端、简易计数设备、工位状态提示模块等场景中，替代传统零散的数码管焊接方案，降低硬件开发的接线与调试工作量。从功能特性来看，板载两枚共阴/共阳适配的七段数码管，每段显示单元搭配独立的限流阻容元件，板载驱动芯片直接通过mikroBUS的I2C或GPIO引脚与主控通信，无需额外搭建驱动外围电路，板上预留的状态指示LED可用于电源与通信状态提示，所有贴片元件均采用工业级常规封装，

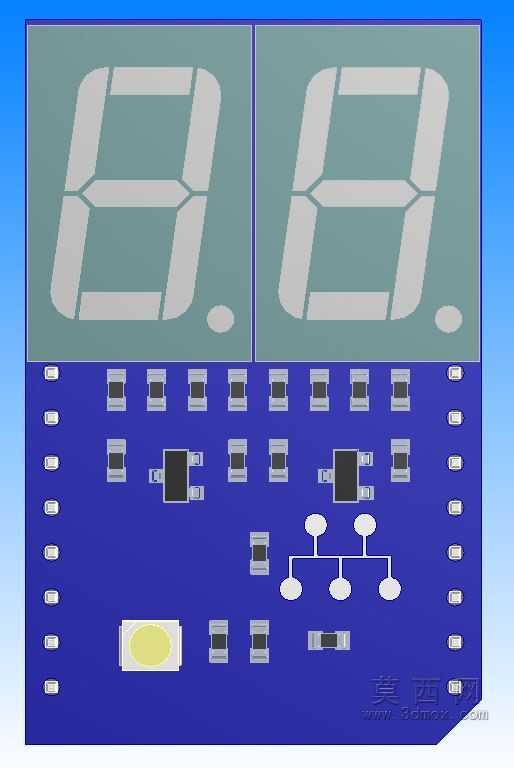

　　焊接布局遵循常规PCB布线规则，电源走线与信号走线做了基础分隔，减少数码管动态扫描时的信号串扰问题。设计思路上，整体板型完全匹配mikroBUS标准的外形尺寸规范，板边定位孔与接口引脚位置严格遵循通用mikroBUS点击板的安装边界，插针间距、板厚均采用行业通用规格，可直接适配市面上绝大多数带mikroBUS插槽的开发板与扩展底板，无需额外调整安装结构。数码管布置在PCB正面靠上位置，避开下方插针的安装干涉区域，驱动芯片与阻容元件布置在PCB下半区，既缩短了驱动引脚到数码管引脚的走线长度，也避免元件过高影响数码管的观察视角，板上的测试点预留位置方便生产阶段的功能校验，无需额外飞线即可完成各段显示的通断测试。安装边界方面，

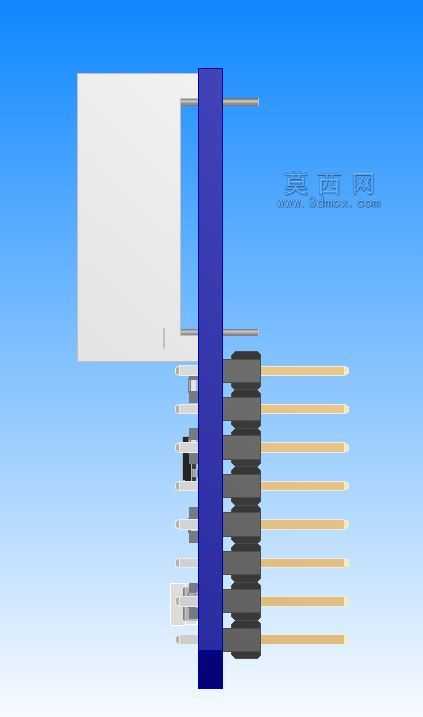

　　整板外形为规则矩形，四角做了圆弧倒角处理，避免安装时剐蹭周边元件，板上两个定位孔的孔径与孔位间距完全匹配标准mikroBUS点击板的安装规格，可通过铜柱或塑料卡扣直接固定在主控板或设备外壳的预留安装位上，元件最高高度不超过数码管本体的顶面高度，安装后不会与上层外壳或周边扩展模块产生空间干涉，数码管的显示面与PCB板面保持平行，安装后观察视角覆盖常规正面操作的可视范围，无需额外调整倾斜角度。在实际设备集成场景中，这类标准化点击板可大幅缩短硬件开发周期，结构设计人员无需单独为数码管模块设计定制PCB与安装固定结构，直接选用标准模块即可完成显示功能的集成，模块的接口定义统一，软件驱动也可直接复用通用的mikroBUS设备驱动库，

　　减少软硬件联调的工作量。板上的元件布局充分考虑了手工焊接与回流焊两种生产工艺的适配性，元件间距满足常规SMT贴片的工艺要求，没有出现元件间距过小导致的连锡风险，电源输入端预留了滤波电容位置，可根据实际使用场景的电源纹波情况选择是否焊接，进一步提升模块在工业现场复杂电磁环境下的工作稳定性。双位数码管的显示范围可覆盖00-99的数字输出，配合小数点点位可实现简单的数值显示功能，满足计数、温度、电压、工位号等基础信息的显示需求，对于不需要复杂彩屏显示的小型设备来说，这类模块的成本更低、功耗更小、驱动逻辑更简单，可靠性也更高，适合在对成本与稳定性敏感的量产小型设备中使用。
