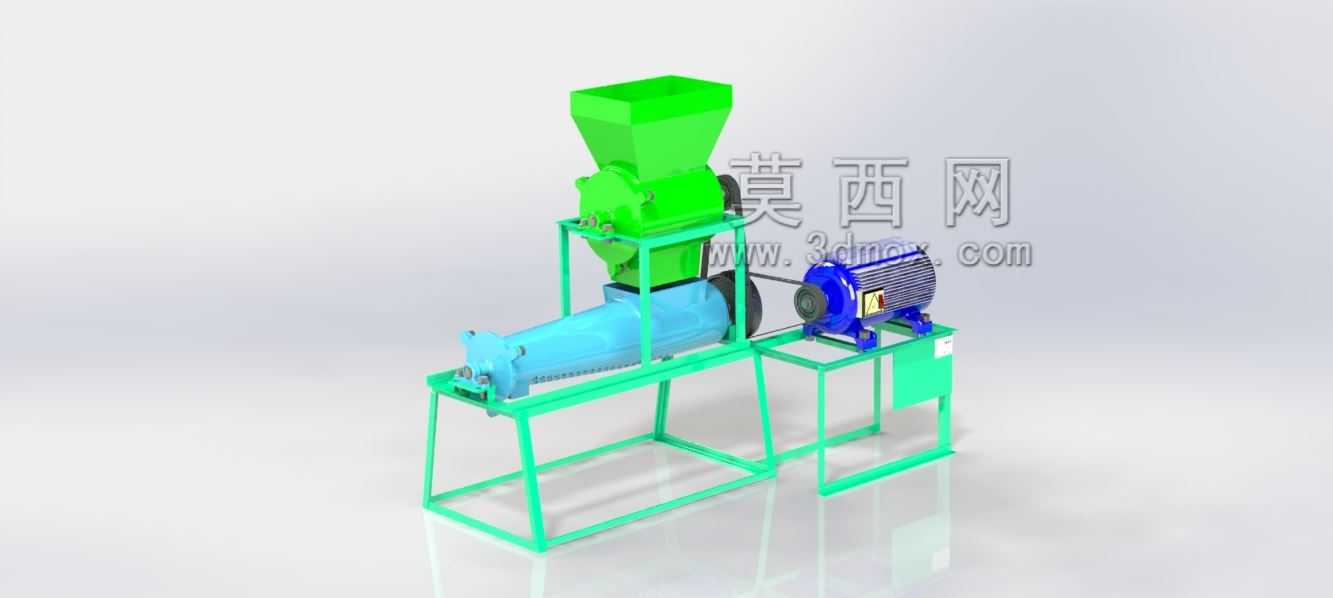

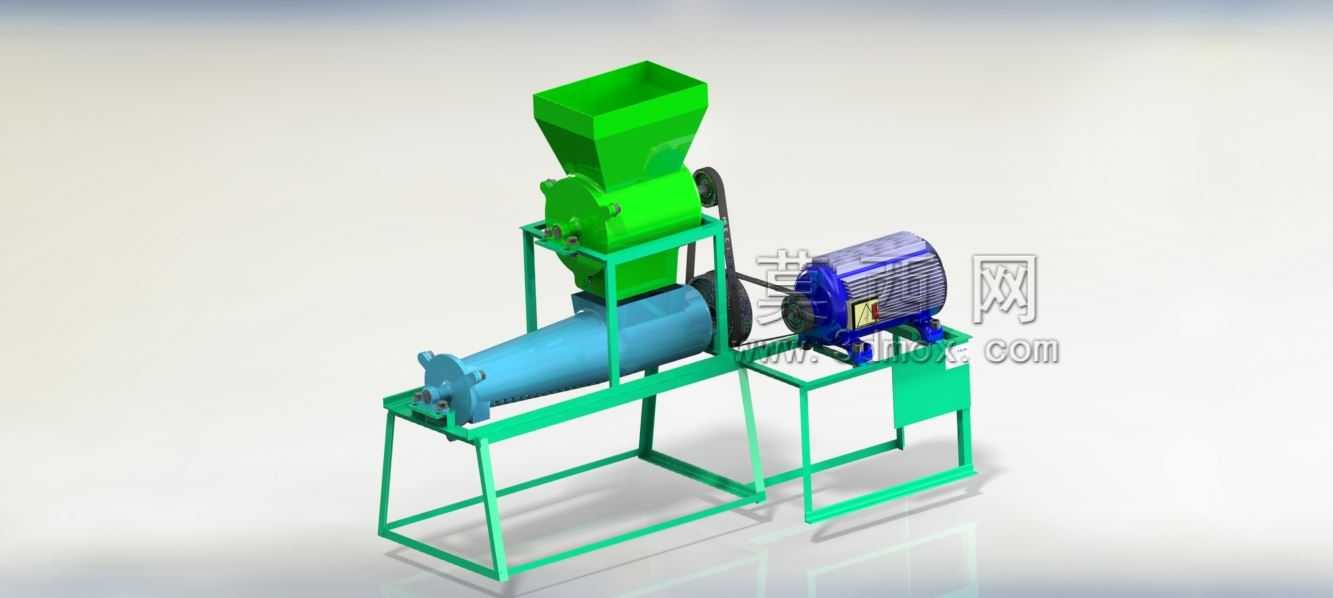

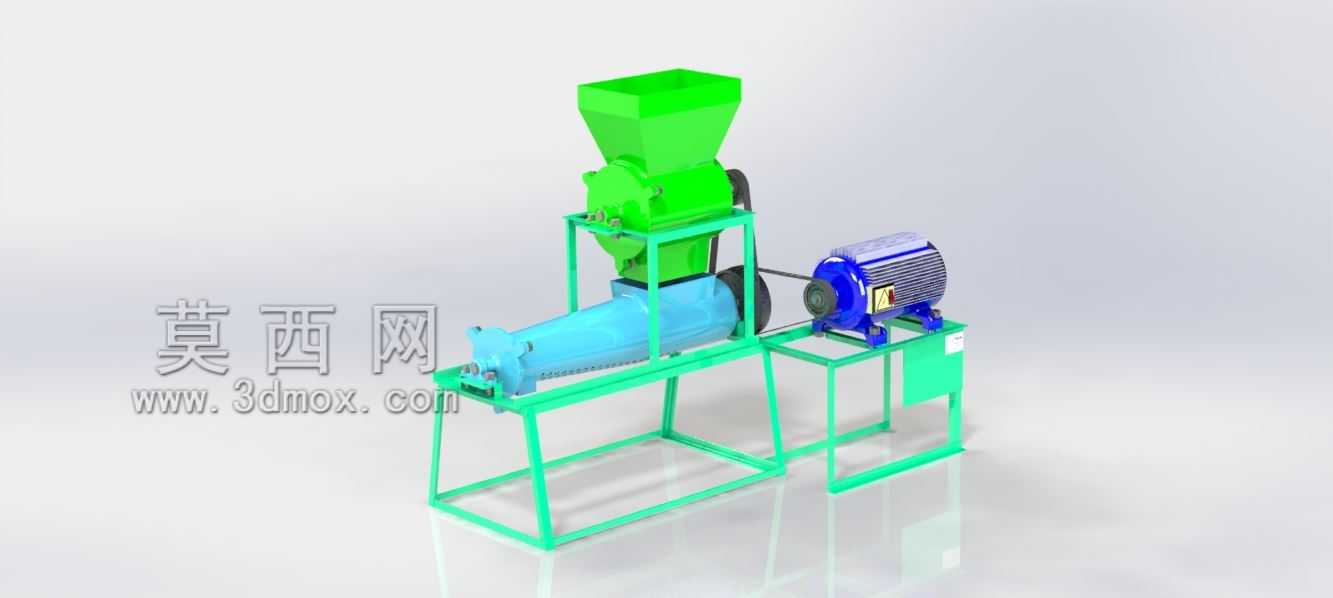

工业螺旋式鲜果榨汁加工设备结构

　　这套螺旋压榨结构的核心作业场景覆盖中小型果蔬加工坊、农产品初加工站点，针对仁果类、浆果类、块茎类果蔬的连续榨汁工序设计，区别于家用小型榨汁器具，其连续作业能力可适配批量加工的产能需求，作业时鲜果从顶部进料斗投入后，依靠螺旋轴的旋转推送逐步向出料端移动，螺距沿物料输送方向逐步缩小，螺旋腔的容积持续收缩形成稳定的压榨力，汁液透过筛网结构汇入集汁部件，果渣则从末端调压装置形成的间隙中排出，可通过调整末端堵头的压紧力改变出渣阻力，进而调节出汁率与果渣干湿度，适配不同含水率、不同纤维含量的加工物料。从结构设计逻辑来看，整体采用分体式机架承载，进料段、压榨段、动力段分别固定在型材焊接的机架上，各段之间通过法兰螺栓连接，

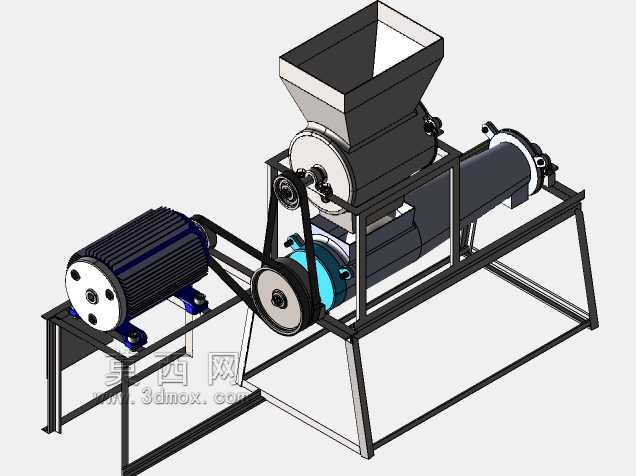

　　既保证了装配时的同轴度调整余量，也方便后续易损件的拆解更换；进料斗采用上宽下窄的方锥结构，大口径进料口可适配整果投入，无需提前切分小块，减少预处理工序的工作量，斗体下部设置拨料齿结构，与螺旋轴联动避免物料架桥卡料，保证进料连续性。动力端采用异步电机通过带传动连接压榨螺杆，带传动的过载缓冲特性可避免硬质异物进入压榨腔时瞬间载荷过大损坏传动部件，电机安装座设置长条形调节孔，可调整皮带张紧度，补偿皮带长期运行后的磨损伸长量；压榨螺杆采用变径变距设计，前段为输送段，螺距大、槽深较深，可快速将进料斗落下的物料向后推送，中段为预压段，螺距缩小、槽深变浅，物料开始受到初步挤压排出游离汁液，后段为压榨段，螺距进一步缩小，同时螺杆锥度增大，

　　压榨力达到峰值，将物料细胞内的汁液充分挤出，螺杆表面做抛光处理，减少物料粘附，避免纤维缠绕影响输送效率。机架采用等边角钢焊接成型，底部设置四个安装脚，可通过膨胀螺栓固定在混凝土地面，安装时需保证机架水平度偏差不超过千分之二，避免螺旋轴长期偏载运行导致轴承磨损加剧；整机横向安装边界从电机尾端到出渣口端部约1.2米，纵向宽度约0.6米，进料口顶部距安装地面高度约1.1米，可适配人工倒料或者低位输送带进料的作业布局，无需额外搭建过高的操作平台。筛网组件采用不锈钢板冲孔成型，网孔直径根据加工物料特性可选0.8-2mm规格，筛网采用剖分式结构，通过抱箍固定在压榨腔壳体上，更换筛网时无需拆解整根螺杆，松开抱箍即可抽出筛网进行清理或者更换，

　　减少设备维护停机时间；末端调压装置采用弹簧压紧结构，相比手动螺杆调压，可在物料硬度波动时自动调整出渣间隙，避免过硬物料卡滞导致设备过载停机，弹簧预紧力可通过端部螺母调整，匹配不同物料的压榨工艺要求。传动部位的轴承座采用带密封的外球面轴承，可阻挡汁液、果渣进入轴承内部，轴承座预留润滑脂注油口，日常维护时可定期加注润滑脂，延长轴承使用寿命；接汁盘设置在筛网组件正下方，采用倾斜式结构，汁液可顺着斜面快速流至出汁口，避免汁液在盘内积存残留，接汁盘与机架采用快拆结构连接，每班作业结束后可快速拆下冲洗，保证设备卫生条件符合食品加工的卫生要求。在实际选型适配时，若加工纤维含量较高的物料，可适当放大筛网孔径，同时降低螺旋轴转速，减少纤维堵塞网孔的概率；若加工浆果类软质物料，可适当提高转速，增大进料速度提升产能，同时调小末端弹簧预紧力，避免果渣过细混入汁液中影响后续过滤工序。整体结构没有冗余的复杂部件，所有传动、压榨部件均采用常规机械加工工艺即可制造，加工成本可控，维护难度低，适合县域级农产品加工点、小型果蔬加工厂的日常生产使用，结构设计时充分考虑了食品接触部位的易清洁性、易损件的通用性，大部分标准件均可在本地五金市场采购，无需定制特殊规格配件，降低了设备的全生命周期使用成本。
