铝合金辐条式自行车轮组结构设计

　　日常通勤、休闲骑行、运动竞技类自行车的行走系统核心承载部件中，辐条式轮组始终是应用覆盖面最广的结构形式，这套铝合金轮辐轮辋结构，针对城市通勤与轻度运动骑行场景开发，可适配常规26寸、27.5寸规格的山地车、城市通勤车、复古通勤单车的前轮或后轮安装需求。从实际使用场景来看，这类辐条轮组既要承担骑行过程中整车与骑乘者的全部垂直载荷，还要传递制动时的制动力矩、起步与踩踏时的驱动力矩，同时需要缓冲路面颠簸带来的径向冲击，抵消过弯时的侧向载荷，对结构强度、重量控制、形位公差控制都有明确的工程要求。

　　设计过程中优先选用6系铝合金作为轮辋的基础加工材料，这类材料经过T6热处理后具备适中的强度与塑性，加工成型性好，抗腐蚀能力能够满足日常户外骑行的使用需求，重量相比传统钢制轮辋降低40%左右，能够有效降低整车簧下质量，提升骑行时的操控响应速度。轮辋截面采用双层空腔结构设计，外侧为轮胎安装位，预留标准规格的胎唇卡槽，可适配常规 clincher 结构的外胎与内胎组合，卡槽深度与宽度严格匹配通用轮胎的胎唇尺寸，保证充气后胎唇能够完全卡入卡槽，避免骑行过程中出现轮胎脱圈的风险；轮辋内侧为辐条安装基面，均匀分布辐条连接孔位，孔位处做局部加厚处理，分散辐条拉紧后的局部应力，避免长期使用后孔位出现应力开裂。

　　轮辐采用等直径高强度钢丝辐条，搭配铜制辐条帽，辐条从轮毂处的法兰盘延伸至轮辋内侧的安装孔，采用交叉编织的排布方式，这种排布方式相比径向直拉排布，能够更好地传递驱动与制动扭矩，同时提升轮组的侧向刚性。轮毂部分采用同轴阶梯轴结构，中心为轴承安装位，可适配标准规格的深沟球轴承，保证轮组转动时的同轴度，降低滚动阻力；轮毂两侧的法兰盘根据辐条数量均匀分布穿线孔，孔位做倒角处理，避免辐条弯折处出现应力集中导致的辐条断裂。

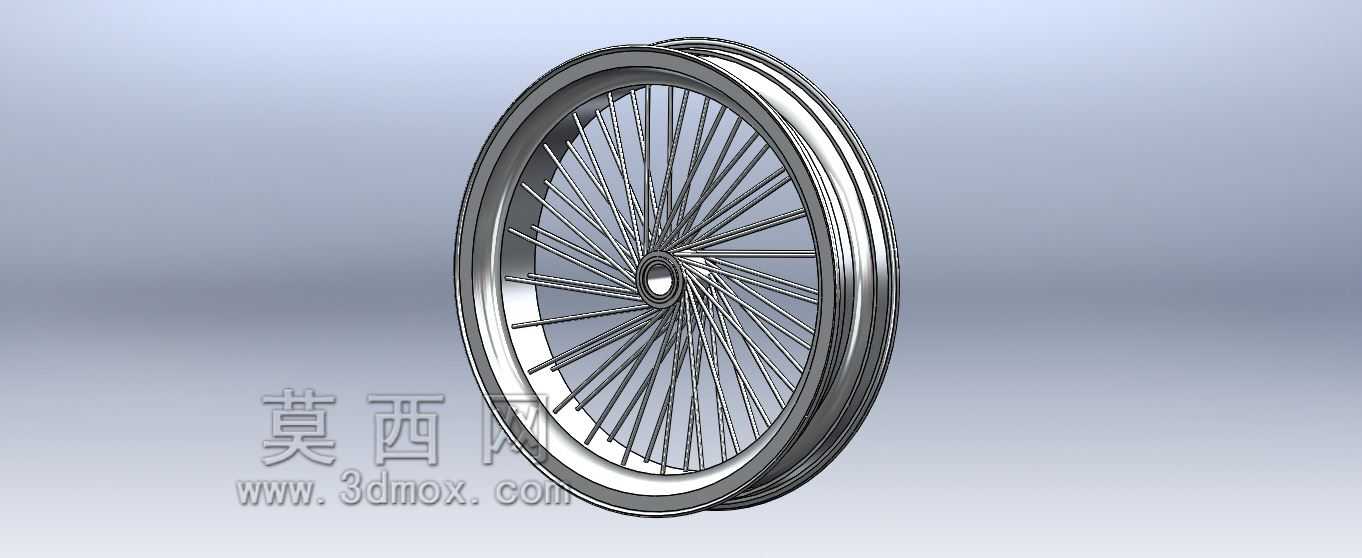

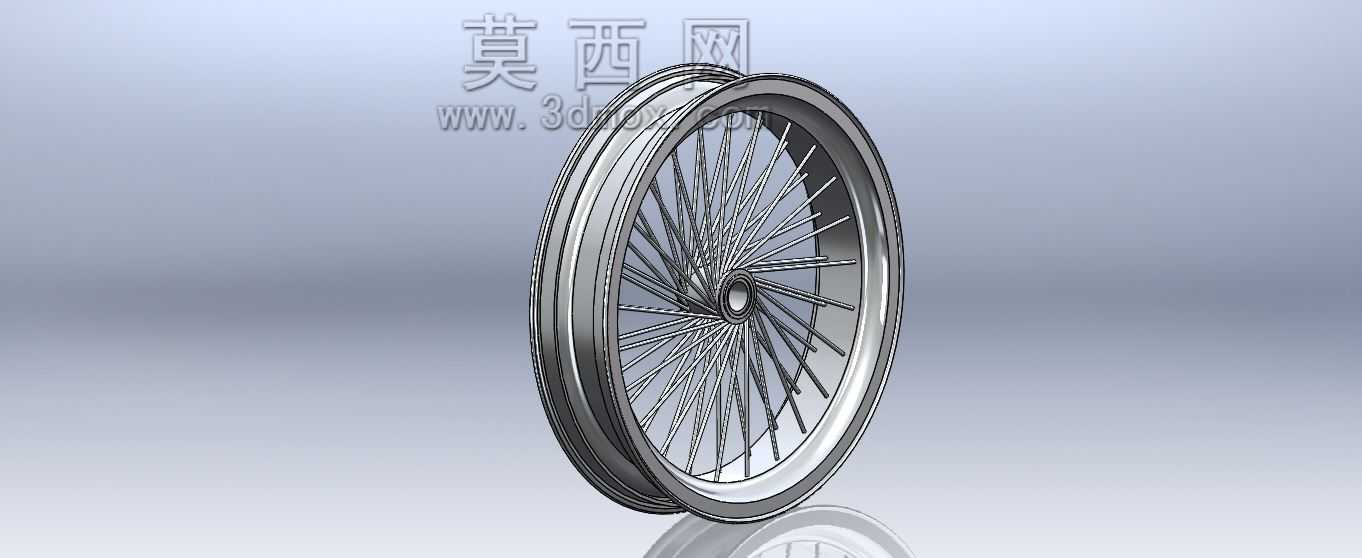

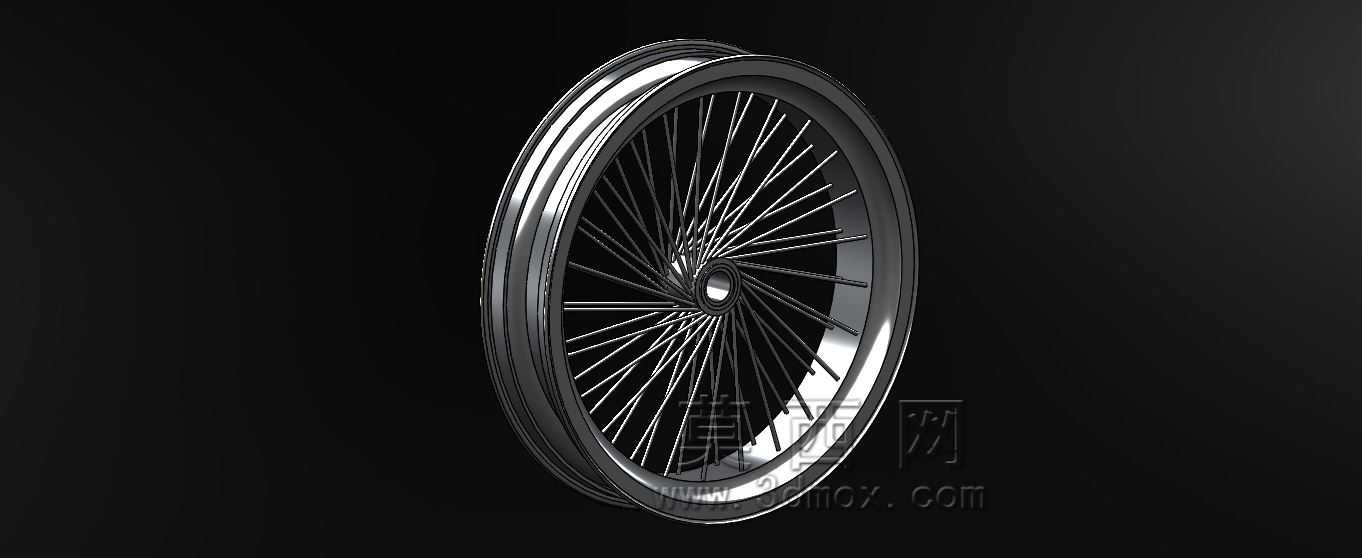

　　安装边界方面，轮组的轴向宽度、轮毂轴芯直径、辐条张紧力范围都严格匹配常规民用自行车的安装标准，轮辋外径适配对应尺寸的轮胎规格，安装时不需要对车架前叉、后叉的开档尺寸做额外修改，可直接替换同规格的原厂轮组。设计过程中通过三维建模完成所有零件的虚拟装配，提前排查辐条与轮辋、轮毂之间的干涉问题，模拟不同载荷工况下的结构形变：垂直载荷下轮辋的径向形变量控制在合理范围内，保证骑行时不会出现蹭刹车块的问题；侧向载荷下轮组的侧向形变量满足过弯时的刚性要求，避免轮组出现偏摆；辐条张紧力均匀性通过建模阶段的排布优化提前保证，减少后期轮组调试的工作量。

　　从实际使用的角度出发，这类辐条式铝合金轮组相比一体成型的碳纤维轮组、铸铝轮组，具备更好的可维护性，单根辐条出现断裂或松动时，不需要更换整个轮组，仅需更换对应辐条并重新调整张紧力即可恢复使用，维护成本更低，更适合日常通勤场景下的长期使用。轮辋表面做阳极氧化处理，提升表面硬度与抗划伤能力，同时可根据需求做不同颜色的表面处理，兼顾实用性与外观装饰性。设计时还考虑了制动系统的适配性，轮辋侧边预留V刹的摩擦接触面，接触面的平面度、表面粗糙度都满足制动要求，同时也可适配碟刹版本的轮毂安装，覆盖不同制动形式的自行车使用需求。
