桌面级多自由度夹持式教学机械臂结构

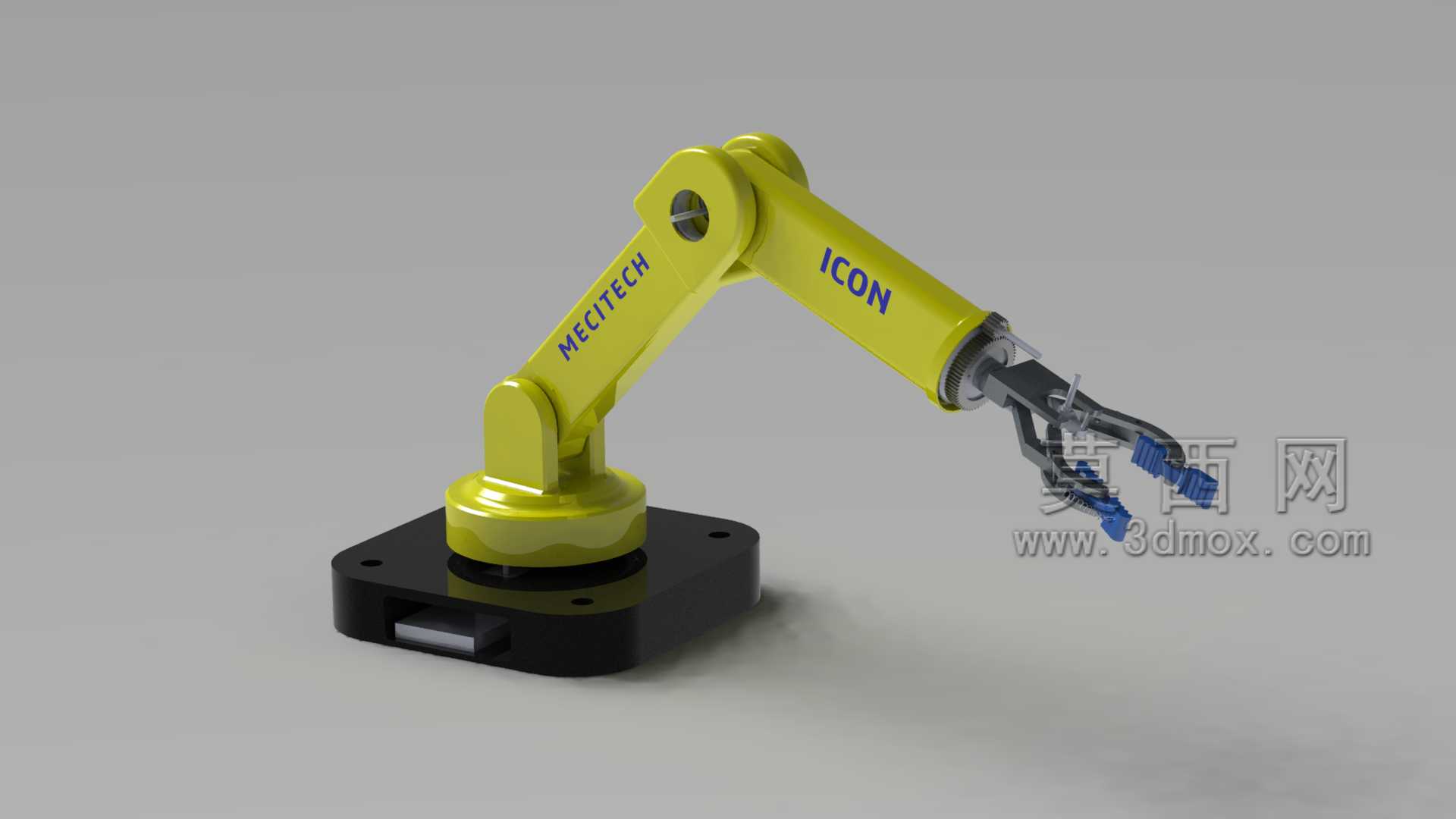

　　这款小型多关节机械臂的结构设计，最初瞄准的是桌面级教学实训、轻量物料分拣的应用场景，整体结构完全按照工业六轴机械臂的运动逻辑做等比例缩量设计，没有为了外观牺牲运动合理性。从安装边界来看，底座采用方形法兰式安装结构，四个沉头安装孔分布在底座四角，安装面平面度要求控制在0.1mm以内，底座整体占地尺寸控制在150mm见方，完全适配常规实训台、桌面流水线的安装空间，不会占用过多工位面积，底座内部预留了走线空腔，关节驱动线缆可以从底座中心的过线孔引出，避免运动过程中线缆与关节结构产生剐蹭磨损。

　　从运动结构设计来看，大臂与小臂的关节采用了谐波减速器适配的同轴传动结构，关节转动副的配合间隙控制在0.02mm以内，重复定位精度可以满足轻量作业的需求，大臂摆动角度范围覆盖正负120度，小臂摆动角度覆盖正负150度，末端腕部可以实现360度旋转配合夹持动作，整体工作半径覆盖320mm的球形空间，完全可以覆盖桌面范围内的物料转运、模拟装配作业需求。末端执行器采用平行夹爪结构，夹指做了可更换设计，可以根据夹持对象的外形更换V型指、平指、软质包覆指，适配不同形状、材质的工件夹持，夹持力可以通过关节驱动的扭矩参数做线性调整，既可以夹持纸质、塑料类易损工件，也可以夹持重量在1kg以内的金属小件，不会出现夹损或者夹持脱落的问题。

　　在结构细节处理上，所有关节的转动位置都设计了油封安装槽，既可以储存润滑脂降低关节转动的磨损，也可以阻挡实训环境中的粉尘、碎屑进入转动副，延长结构的维护周期。臂身采用了等强度的变截面设计，在保证臂身结构刚性的前提下尽可能削减不必要的结构重量，降低关节驱动的负载，臂身表面没有多余的凸起结构，运动过程中不会和周边的工装、物料产生干涉。底座位置集成了驱动模块的安装位，不需要额外外置驱动盒，整体集成度更高，在桌面流水线做小范围部署的时候不需要额外预留驱动设备的安装空间。

　　实际应用中，这类结构既可以作为职业院校工业机器人专业的实训拆装模型，让学员直观理解多关节机械臂的传动逻辑、关节结构组成，也可以直接搭载小型伺服驱动后，用于3C电子产线的小零件分拣、实验室样品转运、轻型装配工位的上下料作业，相比大型工业机械臂，它的部署成本更低，安全冗余更高，不需要设置大范围的安全围栏，在人员近距离操作的场景下也不会产生安全风险。设计过程中特意规避了工业机械臂常见的线缆外漏问题，所有传输线缆都从臂身内部的过线通道排布，运动过程中线缆随关节同步转动，不会出现线缆弯折疲劳、被外部构件勾挂的问题，长期运行的可靠性更高。夹爪的开合行程做了限位设计，最大开合距离为60mm，可以覆盖绝大多数小型工件的夹持尺寸需求，不需要额外更换夹爪就能适配常规的实训、轻量作业场景。
