钢制轮毂与轮胎配套总成结构设计

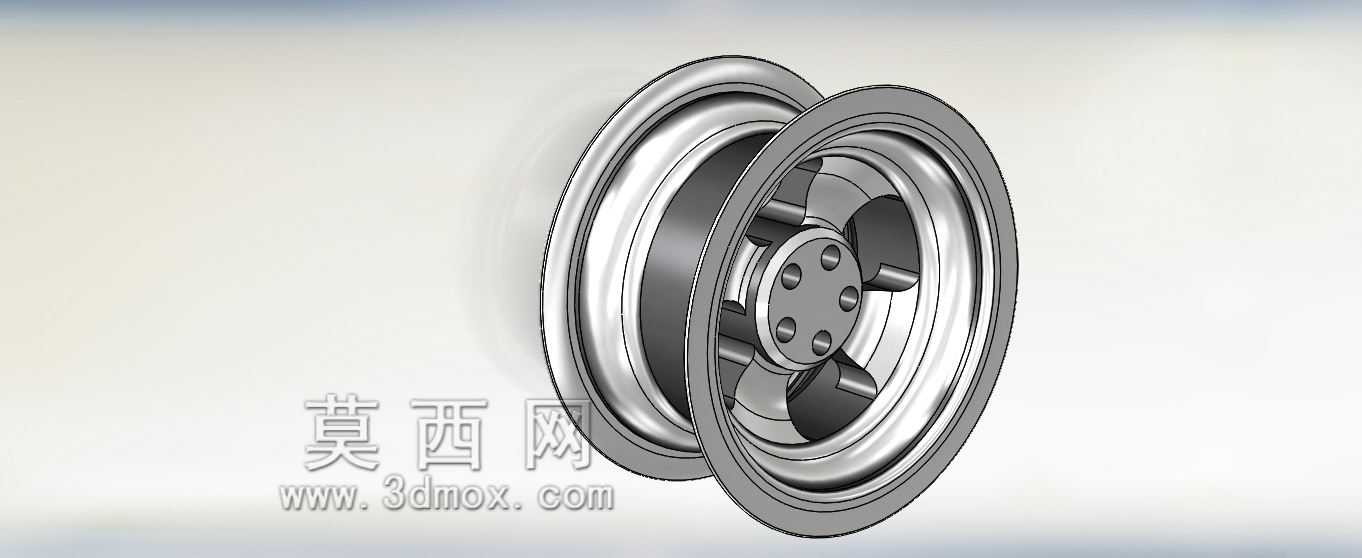

　　这套车轮总成是乘用车辆行走系统的核心承载部件，日常行驶过程中需要同时承担整车垂向载荷、转向时的横向侧倾力、加减速工况下的纵向扭矩，还要缓冲路面颠簸带来的瞬时冲击，结构可靠性直接关系到整车行驶安全。从结构拆分来看，总成由冲压焊接成型的钢制轮毂与配套橡胶轮胎组合而成，轮毂部分又分为轮辋与轮辐两个核心子件，轮辋采用多段辊压成型后焊接的工艺路线，胎圈座位置设计有标准的锥面配合结构，能够保证轮胎充气后与轮辋紧密贴合，避免高速行驶时出现轮胎滑转、漏气的问题，轮缘位置做了圆弧过渡强化处理，可在轮胎受侧向力挤压时避免割伤胎侧帘布层。轮辐与轮辋采用圆周满焊连接，焊缝位置避开了应力集中的安装孔区域，轮辐中心的定位孔与车桥轴头采用间隙配合设计，

　　装配时可快速实现同轴定位，周围均匀分布的螺栓孔按照整车PCD参数设计，孔位周边做了冷镦强化处理，能够承受螺栓紧固时的压紧力以及行驶过程中的交变剪切载荷，避免长期使用后出现孔位变形、螺栓松动的问题。在实际整车匹配场景中，这类钢制车轮总成多用于经济型乘用车、轻型商用载货车辆，相比同尺寸铸造铝合金车轮，钢制结构的抗冲击韧性更强，在非铺装路面、重载工况下不容易出现碎裂失效，后期维护成本更低，即便出现轻微变形也可通过校正工艺修复，适合工况复杂的营运类车辆使用。设计过程中需要重点校核几个核心边界：首先是轮辋的标定宽度必须与配套轮胎的断面宽度匹配，过窄的轮辋会导致轮胎胎侧过度内收，接地面积变小，抓地力不足，过宽则会导致胎侧外张，

　　高速过弯时胎侧变形量过大，容易出现早期脱层损坏；其次是轮辐的偏距参数必须严格匹配整车悬架的设计行程，偏距偏差过大会导致车轮轮距超出设计范围，转向时轮胎与翼子板、悬架拉杆发生运动干涉，同时还会改变轮毂轴承的受力点，加速轴承磨损；另外中心孔的尺寸公差、螺栓孔的位置度公差都需要控制在IT7级精度范围内，否则装配后会出现车轮动平衡超差，高速行驶时引发方向盘抖动、整车共振的问题。轮胎与轮毂的装配边界也需要重点考虑，轮辋的气门嘴孔位置需要避开轮辐的加强筋区域，方便充气操作与后期胎压检测模块的安装，轮辋内部的焊缝需要做打磨平滑处理，避免装入内胎（若有配置）时被焊缝毛刺扎破，无内胎配置的轮辋则需要在胎圈座位置加工细密的环形防滑纹，

　　保证低胎压工况下轮胎与轮辋不会发生相对转动，避免气门嘴被剪切断裂。在结构强度校核环节，需要模拟1.5倍额定载荷下的径向疲劳试验、1.2倍额定载荷下的弯曲疲劳试验，以及30度冲击试验工况，轮辐上的减重孔设计不能盲目追求轻量化，需要在孔边缘做翻边强化处理，保证刚度满足要求的前提下降低整体重量，减少非簧载质量，提升整车悬架的响应速度。这套总成的安装接口完全符合主流轻型车辆的车桥匹配标准，可直接替换同参数的原厂车轮部件，装配时只需按照对角线顺序分次拧紧车轮螺栓，达到规定扭矩即可完成安装，不需要额外的转接法兰或者改装部件，日常使用中只需定期检查螺栓紧固力矩、轮胎胎压以及轮辋表面是否存在裂纹变形，即可保证长期可靠运行。
