花键连接式多工位螺旋杯形刀架结构

　　在常规立式加工中心、小型数控铣床的工位旁，操作人员经常会遇到常用刀具零散摆放、换刀时找刀耗时过长的问题，尤其是做小批量多工序零件加工时，不同规格的立铣刀、中心钻、倒角刀如果没有统一的就近收纳结构，不仅会拉长辅助作业时间，还容易出现刀具滚落磕碰刃口的情况，这个螺旋杯形刀架就是针对这类车间现场的实际需求设计的就近刀具收纳结构。

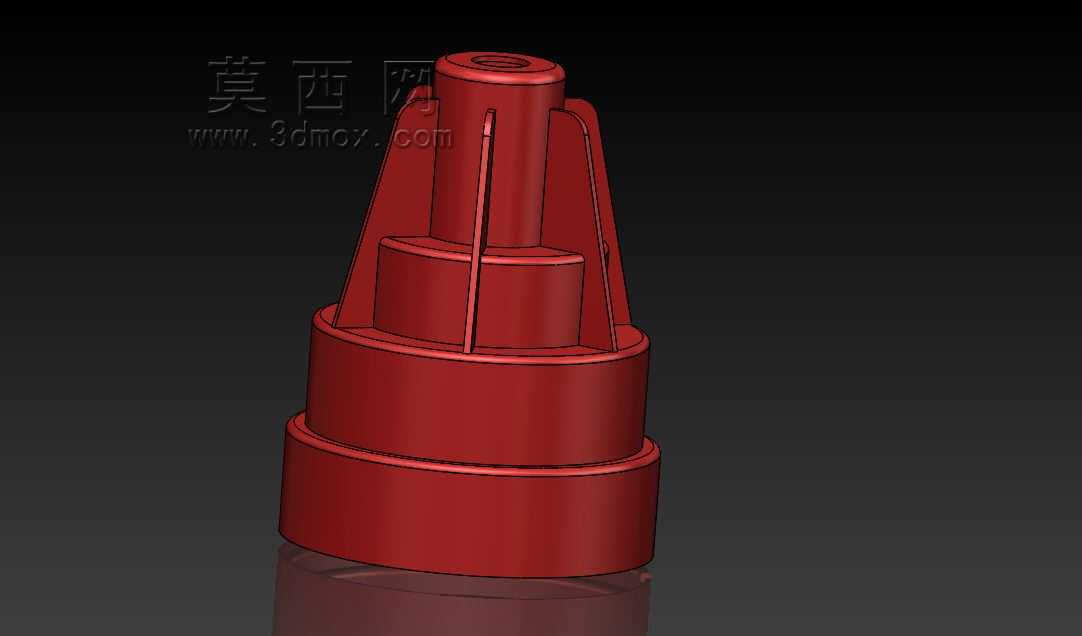

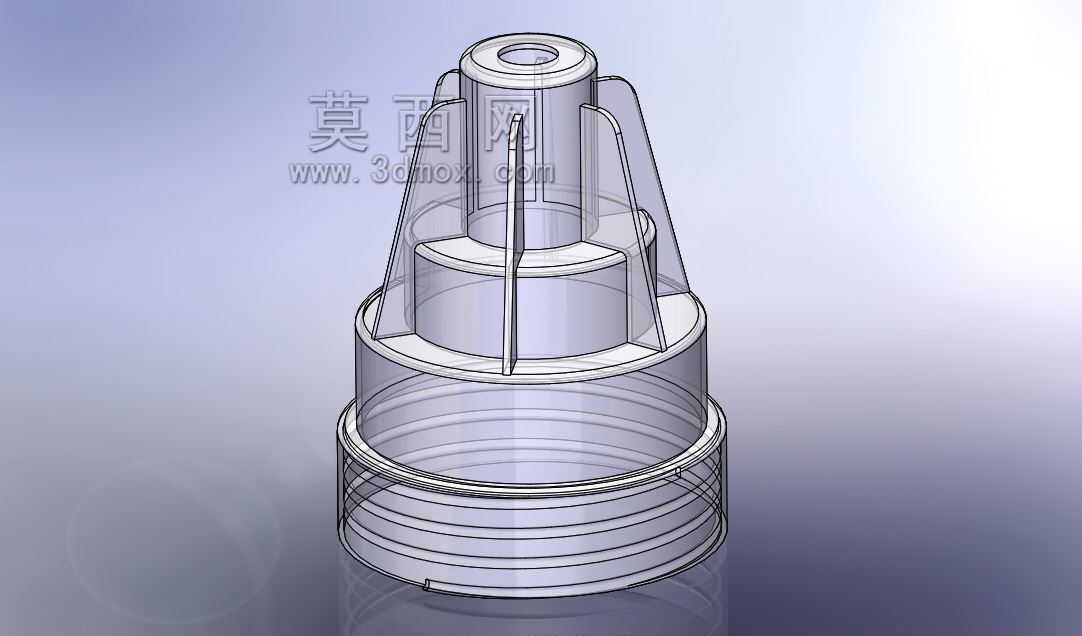

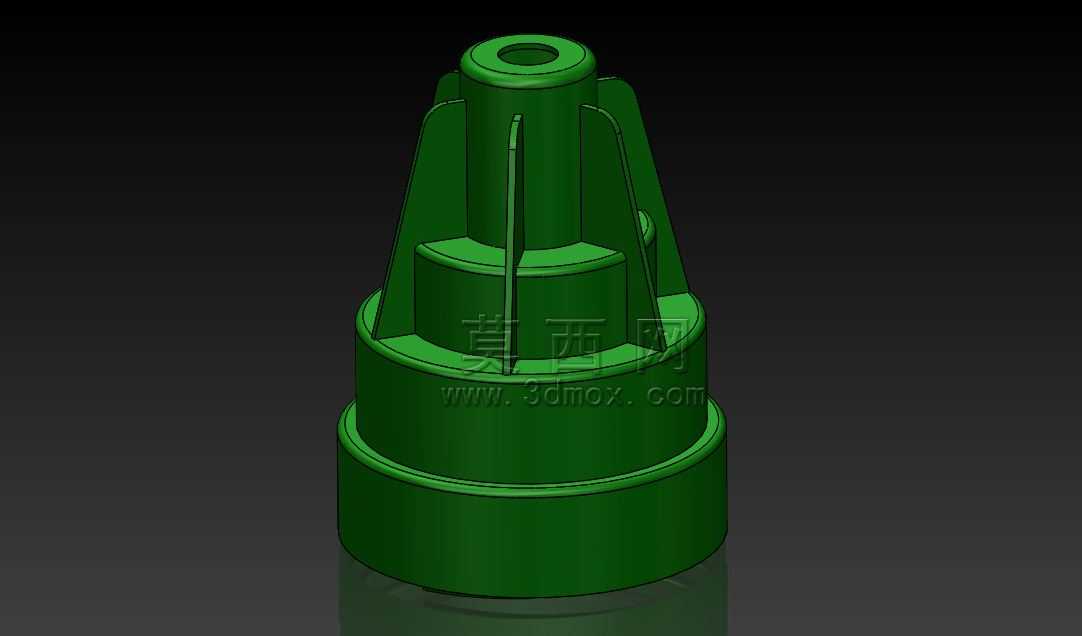

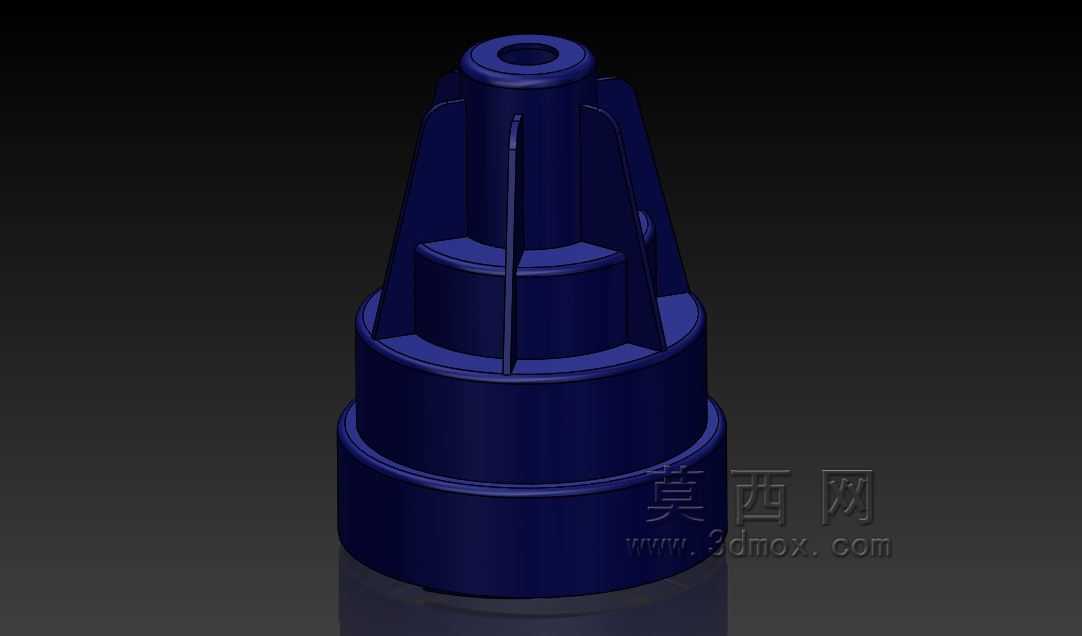

　　整个结构采用同轴回转式布局，核心连接部位采用内花键结构，和设备旁配套的定位花键轴配合时，可以实现周向完全锁止，不会因为操作人员抽插刀具时的侧向力发生整体偏转，花键的齿形采用渐开线设计，配合间隙控制在0.02mm以内，既保证拆装时的顺畅度，又能避免使用过程中出现旷量。上部的内孔阵列均匀排布了12个刀具安装位，每个安装位的内径根据常用直柄刀具的柄径做了阶梯设计，可以兼容φ6到φ16不同直径的刀具柄部，孔位深度设计为35mm，足够容纳刀具柄部的夹持段，不会因为插入深度过浅导致刀具倾斜歪倒。

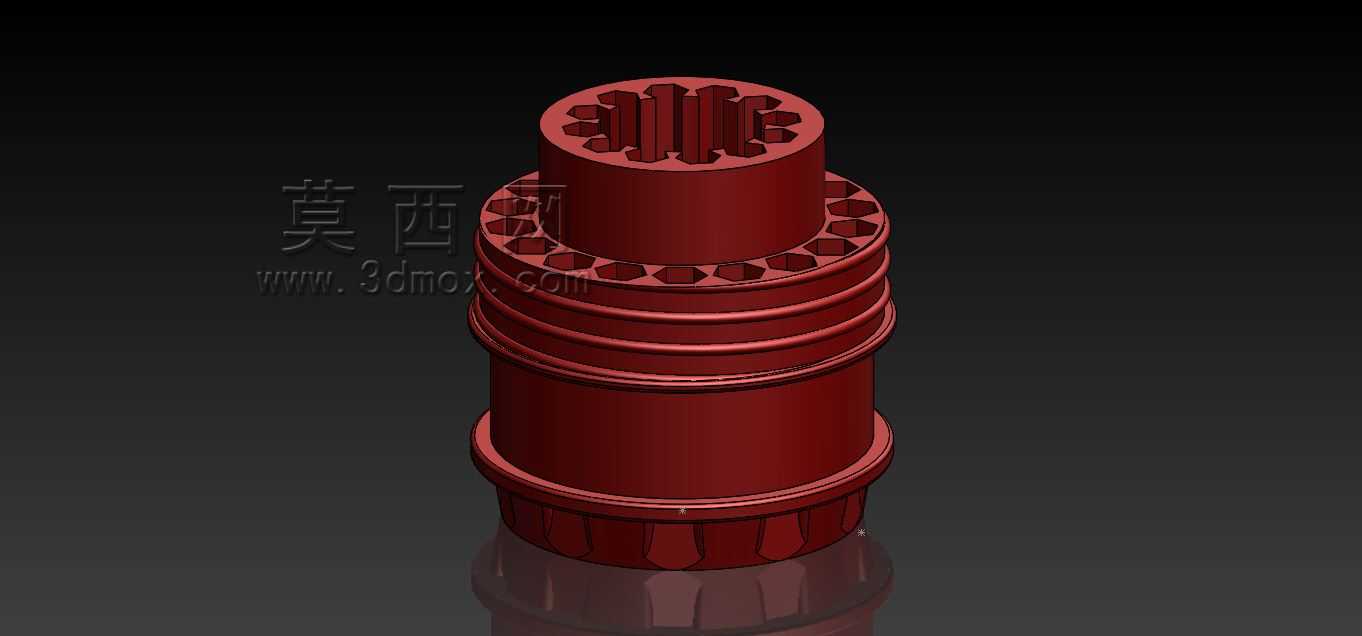

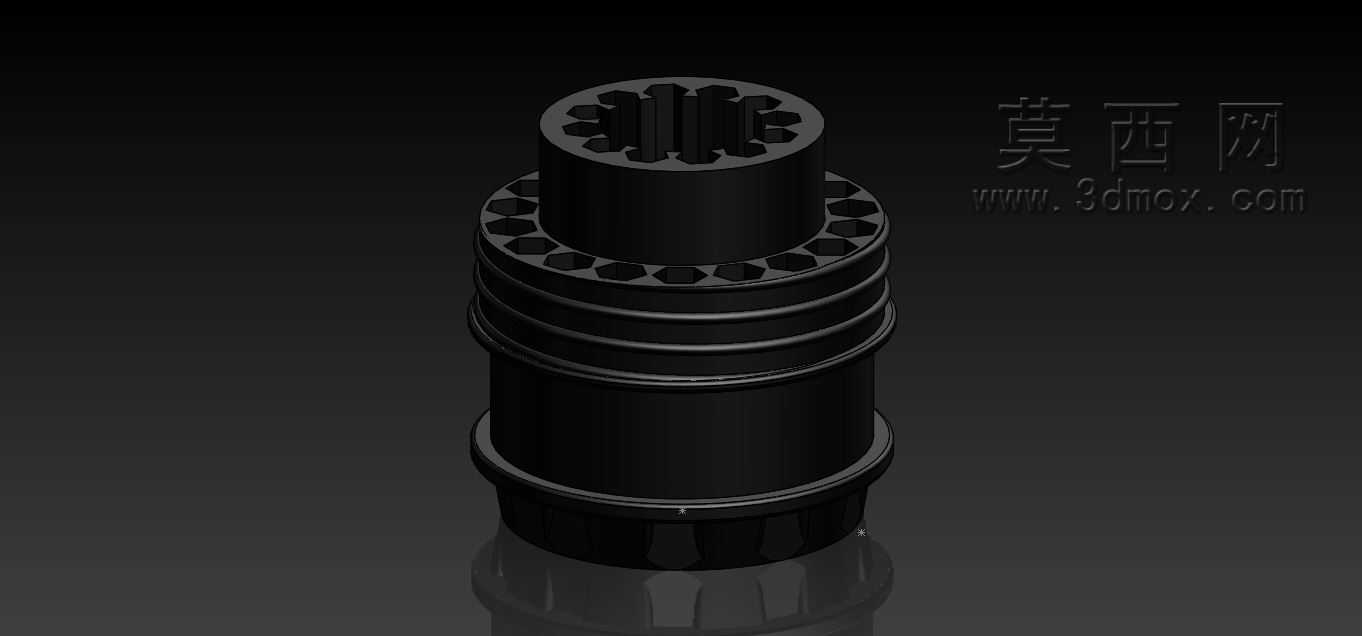

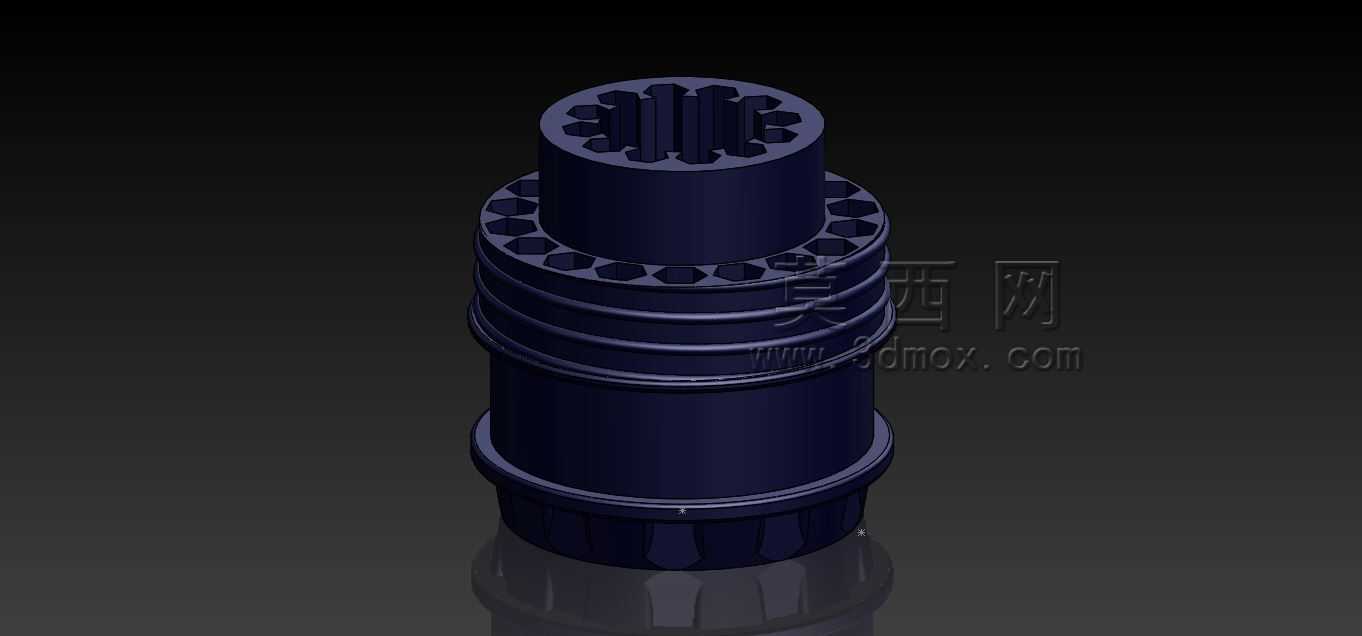

　　中部的三层环形凸缘结构并不是单纯的装饰设计，最上层凸缘的端面做了一圈均匀分布的沉孔，这些沉孔可以用来放置小型的弹簧夹头、锁紧螺丝这类换刀配件，不用操作人员每次换刀都回身去工具柜找配件；中间两层凸缘的外侧做了防滑滚花，当需要转动刀架取放不同位置的刀具时，手指搭在凸缘上就能轻松施力，不会因为表面沾了切削液出现打滑的情况。下部的杯形底座做了加厚处理，整体重心落在底座中心线下1/3位置，就算是把所有刀位都插上最重的硬质合金立铣刀，整个结构的稳定系数也能达到1.8以上，不会出现重心偏移倾倒的问题。

　　设计的时候特意考虑了安装边界的适配性，整个结构的最大外径控制在120mm，总高度150mm，占用的操作台面积不到0.02㎡，就算是在空间紧凑的小型机床操作面板旁，也能找到合适的放置位置；如果不需要固定在花键轴上，底座的下端面做了0.8mm深度的内嵌橡胶圈槽，粘上防滑橡胶圈之后直接放在工作台面上也能保持足够的摩擦力，不会被轻易碰移位。

　　和常见的直排式刀架、转盘式刀架不同，这个结构的刀位采用螺旋抬升的排布方式，每个刀位的高度都比相邻刀位高出5mm，操作人员取刀的时候不会被旁边的刀具挡住视线，能一眼看到每个位置放置的刀具类型，找刀的效率比平面排布的刀架高不少。每个刀位的内孔底部都做了2mm的排屑缺口，日常使用中掉进去的切屑、切削液残渣可以顺着缺口清理出来，不会在孔底堆积导致刀具插不到位，也避免了残留的切削液长期浸泡刀具柄部造成锈蚀。

　　在实际的车间应用场景里，这种结构除了用来收纳加工刀具，还可以放在钳工台旁用来存放丝锥、铰刀这类小型孔加工工具，上部的花键连接结构也可以根据使用场景替换成不同的连接接口，比如换成直柄插杆就能插在工作台的工具孔里，换成法兰边就能通过螺丝固定在设备的侧壁上，适配不同的安装需求。整个结构的壁厚做了均匀化处理，最薄的位置壁厚也有4mm，采用普通45号钢加工就能满足强度要求，批量加工的时候可以直接用圆钢车削成型，加工工序简单，不需要复杂的工装就能完成生产，后期维护也只需要定期清理孔内的切屑，没有易损件需要频繁更换。
