改进型车辆行走轮组结构设计方案

　　轮组作为车辆与地面直接接触的核心承载部件，其结构合理性直接决定整车行驶安全性、操控稳定性与 NVH 表现，这套改进后的轮组结构，在常规商乘两用轮组的基础上做了多处针对性结构优化，适配多数非承载式车身的轻型载货车辆、场地作业车辆以及改装类越野车型的行走系统需求。

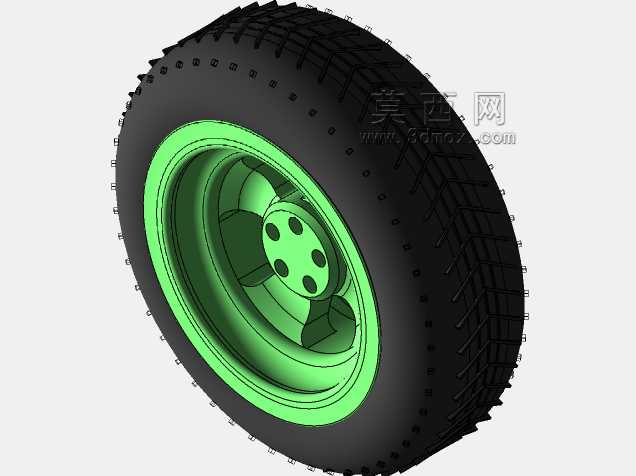

　　从实际应用场景来看，这类轮组需要同时兼顾铺装路面的滚动阻力控制、非铺装路面的抓地性能，以及额定载荷下的结构抗形变能力，设计过程中首先明确了安装边界：轮辋的安装节圆直径匹配常规五孔轻型车桥的安装尺寸，中心定位孔的公差带选取H7级过渡配合，确保轮组安装到车桥法兰盘时不会出现偏心抖动，轮辐的安装面平面度控制在0.1mm以内，避免锁紧螺母受力不均导致的轮组摆动。轮胎部分采用块状加深胎纹设计，胎肩位置均匀分布的防滑钉安装位，可在低温结冰路面加装防滑组件，胎体的帘布层结构做了加厚处理，在额定胎压下可承受单轮1.2吨的垂直载荷，满足轻型载货场景的承载需求。

　　轮辋与轮毂的连接结构采用了一体化旋压成型的过渡设计，替代了传统分体式轮组的焊接连接结构，减少了应力集中点，在轮辐的减重孔设计上，没有采用常规的大尺寸圆孔结构，而是根据有限元受力分析的应力云图，在应力水平较低的区域布置了五个等尺寸的圆形减重孔，既降低了轮组的非簧载质量，提升整车悬挂的响应速度，又不会破坏轮辐的整体结构强度，轮辋的胎圈座位置做了15度的锥面过渡，配合轮胎的胎圈结构，在胎压异常降低时也能避免胎圈与轮辋脱开，提升行驶安全性。

　　设计过程中重点考量了轮组的动平衡特性，整个轮组的质量分布围绕旋转中心做了对称优化，轮胎的质量均匀性偏差控制在50g以内，轮辐的铸造毛坯经过动平衡去重处理，装配后不需要额外添加过大的平衡块就能满足高速行驶的动平衡要求。轮组的偏距设置经过匹配计算，确保轮组安装后轮胎外侧面与车身翼子板的间隙保持在25mm以上，转向过程中不会与翼子板、悬挂拉杆发生运动干涉，同时轮距的调整也让整车的侧倾稳定性得到提升，过弯时的侧倾角度相比原厂轮组降低约8%。

　　在实际使用场景中，这类轮组可以适配不同的作业环境，胎面的胶料配方偏向耐磨特性，在砂石路面行驶时的胎面磨损速率比普通乘用轮胎低30%左右，胎侧的厚度做了加强处理，在遇到路面尖锐碎石冲击时不容易出现鼓包破损。轮毂的涂装采用阴极电泳加粉末喷涂的双层防护结构，在融雪剂、泥泞潮湿的使用环境下，轮辐表面不会轻易出现锈蚀剥落，延长轮组的整体使用寿命。

　　从装配维护的角度来看，轮组的气门嘴安装位布置在轮辐减重孔的对应位置，充气、检测胎压时不需要额外转动轮组，操作空间充足，轮胎拆装时，轮辋的边缘做了圆角过渡处理，不会划伤轮胎胎圈的密封层，降低拆装过程中造成的轮胎漏气风险。整个轮组的结构没有采用特殊的非标紧固件，常规的轮胎拆装设备、车轮螺母就可以完成装配更换，不需要额外采购专用工具，适配绝大多数维修站点的维护条件。
