喷气式发动机壳体结构三维设计

　　在航空动力装备的结构体系中，发动机壳体是承载核心做功单元、约束气流路径、保障整机运行可靠性的关键承力构件，本次呈现的壳体结构针对小型喷气动力单元的使用需求设计，可适配航模动力、小型实验性动力装置、辅助动力单元等多类应用场景。从实际使用场景来看，这类壳体需要在高温、高转速、持续气流冲刷的工况下保持结构稳定性，既要为内部压气机、燃烧室、涡轮组件提供密闭的安装腔体，还要承担外部管路、附件的安装固定功能，同时要兼顾进气端的气流整流效果，减少进气紊流对内部做功效率的影响。

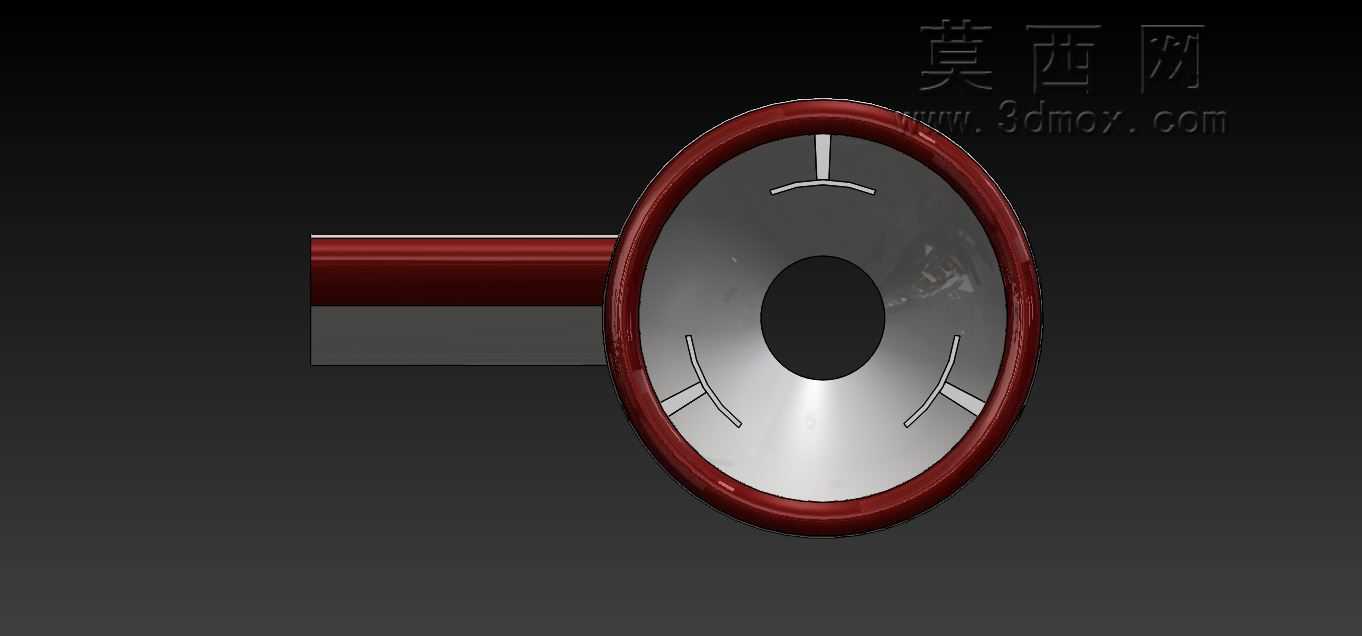

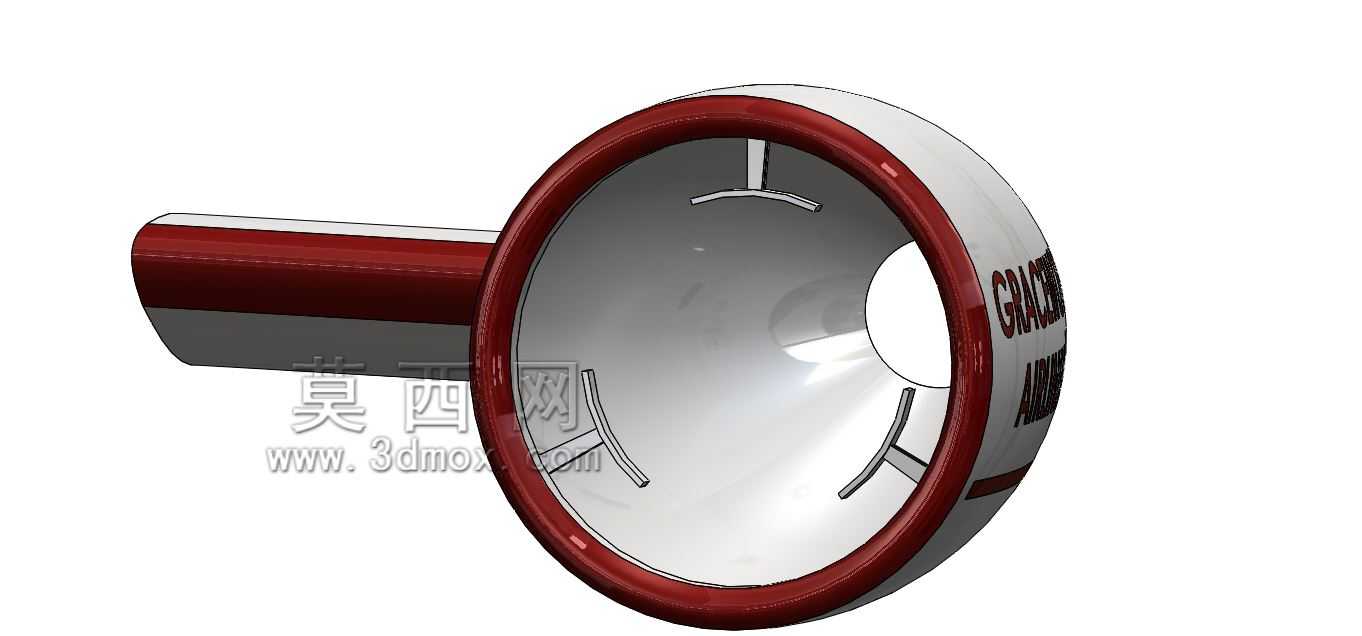

　　设计过程中首先明确了安装边界的约束条件，进气端采用大口径扩口结构，扩口边缘做了加厚卷边处理，既可以提升进气端的结构刚度，避免高速气流冲击下产生结构形变，也能为进气整流罩的安装提供贴合的安装面，扩口内壁设置的多道径向凸筋，一方面可以在不额外增加壳体整体壁厚的前提下提升壳体径向抗形变能力，降低整机重量，另一方面也能为内部导流叶片的安装提供定位基准，减少后续装配的定位误差。侧向延伸的支管结构为附属管路的接入预留了通道，可满足燃油管路、冷却气路、传感器走线的布设需求，支管与主腔体的衔接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳，在长期振动工况下降低开裂风险。

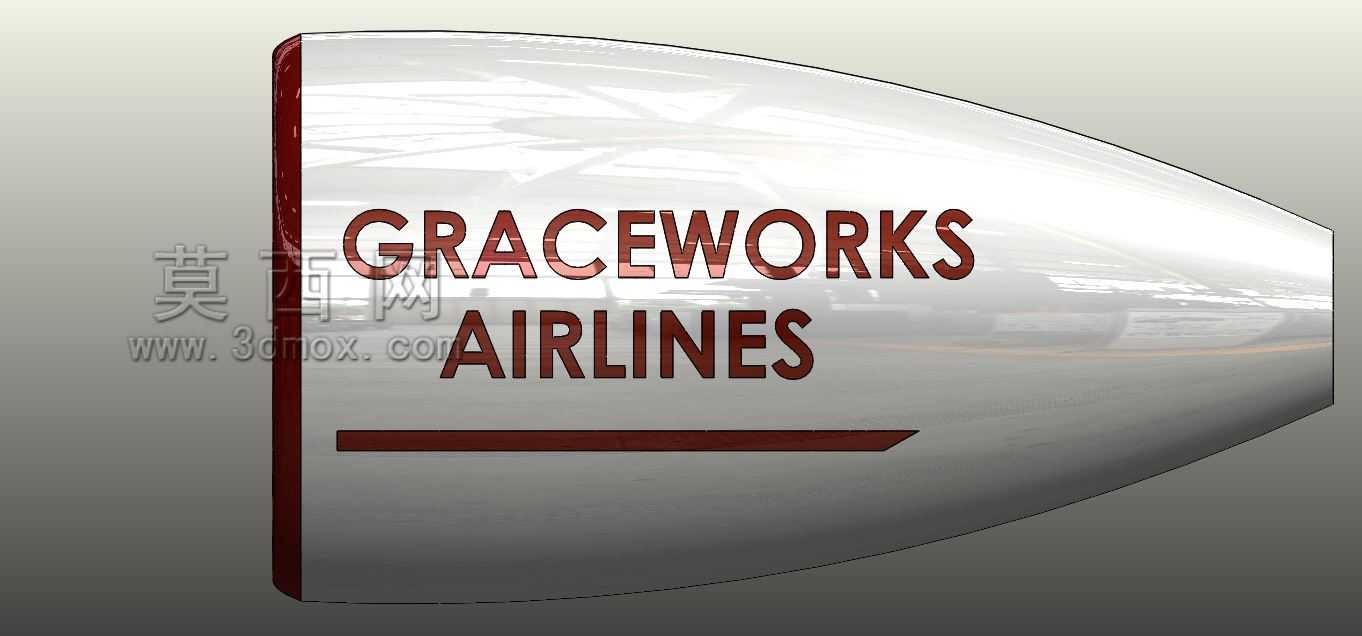

　　从功能特性层面看，该壳体的主腔体为变径回转结构，顺着气流方向腔体直径逐步收窄，匹配喷气发动机的气流压缩-燃烧-膨胀做功的路径需求，内壁的光滑曲面设计可以减少气流沿程阻力，提升动力输出效率。壳体外壁的标识区域做了平面化处理，方便后续做部件编号、流向标识的喷涂或激光雕刻，满足生产装配、后期维护的标识识别需求。在安装接口的设计上，进气端卷边位置预留了均匀分布的安装孔位，可与前端进气罩、导向器通过螺栓实现紧固连接，尾部的收窄端则预留了与喷口段连接的法兰贴合面，侧向支管的端部也设置了标准的连接接口，可快速适配不同规格的外接管路，无需额外做结构改装。

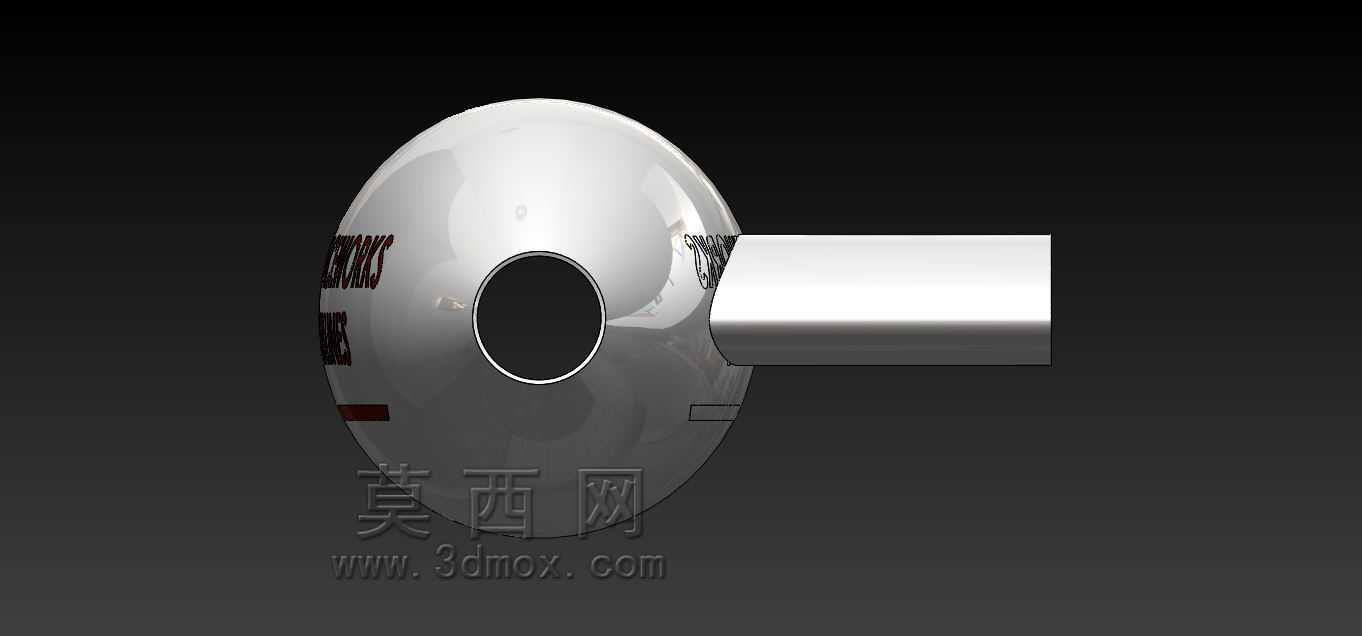

　　设计阶段充分考虑了加工工艺的可行性，主体结构采用薄壁回转体设计，既可以通过钣金旋压工艺实现快速成型，也可适配铸造后精加工的生产路线，不同生产条件下都能实现较高的尺寸一致性。内壁的凸筋结构与主腔体为一体化设计，减少了后续焊接、拼接带来的形位公差，同时也消除了拼接缝隙带来的漏气风险。在壁厚设计上，根据不同位置的受力情况做了差异化分配，进气端卷边、支管衔接位置、尾部连接端的壁厚略大于主腔体薄壁段，在保证整体结构强度满足工况要求的前提下，尽可能控制构件整体重量，符合航空动力部件轻量化的设计原则。

　　实际装配过程中，该壳体可作为核心承载基准，内部依次安装压气机轮组、燃烧室衬套、涡轮导向器及涡轮转子组件，所有内部组件的定位台阶都集成在壳体内壁，减少了额外的定位零件数量，降低整机的装配复杂度。侧向支管可根据实际使用需求接入燃油喷嘴、冷却气路或者温度压力传感器，不需要在主腔体上额外开孔破坏整体结构。在日常维护场景中，拆开前端进气罩即可直接检查内部压气机叶片的损耗情况，拆开尾部喷口段即可查看涡轮端的工作状态，壳体本身的光滑外表面也减少了运维过程中的清洁死角，外部附件可通过卡箍或者支架直接固定在壳体外壁的预留安装点上，整体布局紧凑合理。

　　针对振动工况的适配，壳体整体的质心落在主腔体的轴线上，侧向支管的位置经过配重平衡设计，避免高转速运行过程中产生额外的偏心力矩，降低整机的振动水平，延长轴承等转动部件的使用寿命。进气端的扩口角度经过反复校核，既保证足够的进气面积满足大流量进气需求，也避免扩口角度过大导致的进气气流分离问题，保证不同工况下进气气流的均匀性，让内部燃烧过程更加稳定，减少动力输出的波动。
