道岔机修组配套长条形锁柄安装支架

　　这款锁柄支架主要应用于空中列车道岔段的机修作业配套场景，作为道岔锁闭机构的核心承载安装部件，承担着固定锁柄操作组件、传递锁闭动作载荷、保障道岔锁止位置精度的关键作用。在道岔日常运维与动作执行过程中，锁柄的操作力会直接传递到支架本体上，因此支架的结构刚性、安装定位精度直接决定了道岔锁闭机构的动作可靠性，一旦支架出现形变或者安装错位，极有可能导致锁柄卡滞、锁止不到位，进而引发行车安全隐患。

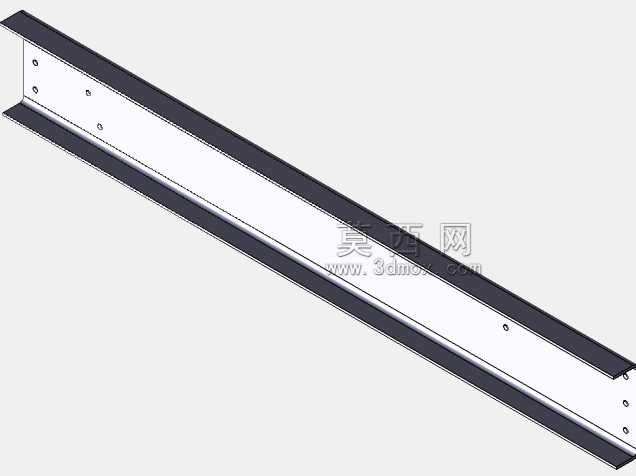

　　从结构设计思路来看，这款支架采用了长条形等截面主体结构，主体采用折弯成型的槽型截面作为承载基础，这种截面形式在同等材料用量下具备更高的抗弯截面模量，能够在控制整体重量的前提下，有效承受锁柄操作过程中产生的垂直于支架长度方向的弯矩载荷，避免长期受载后出现永久形变。支架的安装面采用平直加工设计，沿长度方向均匀布置了多组安装孔位，孔位的位置度公差控制在±0.1mm范围内，既可以适配不同安装位置的锁柄组件固定需求，也能保证锁柄安装后动作轨迹与设计轨迹完全重合，不会出现偏磨卡滞的问题。支架两侧的折边高度经过反复校核，既能够为安装在槽内的锁柄联动部件提供足够的防护空间，避免运维过程中杂物落入卡滞联动结构，也不会超出道岔安装区域的边界尺寸，防止与相邻的道岔动作部件产生运动干涉。

　　从安装边界与尺寸适配角度来说，这款支架的整体长度完全匹配道岔锁闭段的安装基座尺寸，两端的安装孔位与基座上的预埋螺栓位置一一对应，安装时不需要额外对基座进行打孔改造，直接通过螺栓紧固即可完成装配，能够大幅降低现场机修作业的装配工作量，缩短道岔运维的停机时长。支架的截面宽度控制在合理范围内，安装后突出安装基座的高度不会超过周边线缆槽、走线管的布置高度，不会给后续的线路布设、周边部件检修造成空间阻碍。在材料选型上，支架主体采用高强度结构钢折弯成型，表面做了发黑防锈处理，能够适应户外露天轨道场景下的温湿度变化、雨雪侵蚀，长期使用不会出现锈蚀剥落的问题，有效延长部件的更换周期，降低日常运维的配件损耗成本。

　　在实际功能实现层面，这款支架除了承担锁柄的固定承载作用外，其平直的安装基准面还可以作为锁柄动作行程的校准基准，机修人员在调试锁闭机构时，可以直接以支架平面为基准测量锁柄的动作行程、锁止位置偏差，不需要额外架设校准基准块，能够有效提升道岔调试的作业效率。支架上预留的多余安装孔位还可以拓展安装锁闭位置检测传感器的固定支架，不需要对原有支架结构进行焊接、打孔改造，就能实现道岔锁闭状态的在线检测功能升级，适配不同智能化等级的道岔系统改造需求。在结构强度校核阶段，设计人员针对锁柄最大操作力工况、极端偏载操作工况、长期交变载荷工况都做了有限元仿真验证，支架的最大应力值远低于材料的屈服强度，最大形变量控制在锁柄动作允许的偏差范围内，完全满足道岔系统全生命周期内的使用要求，不会因为长期受载出现疲劳形变导致的锁止失效问题。
