SKF33024型圆锥滚子推力轴承结构设计

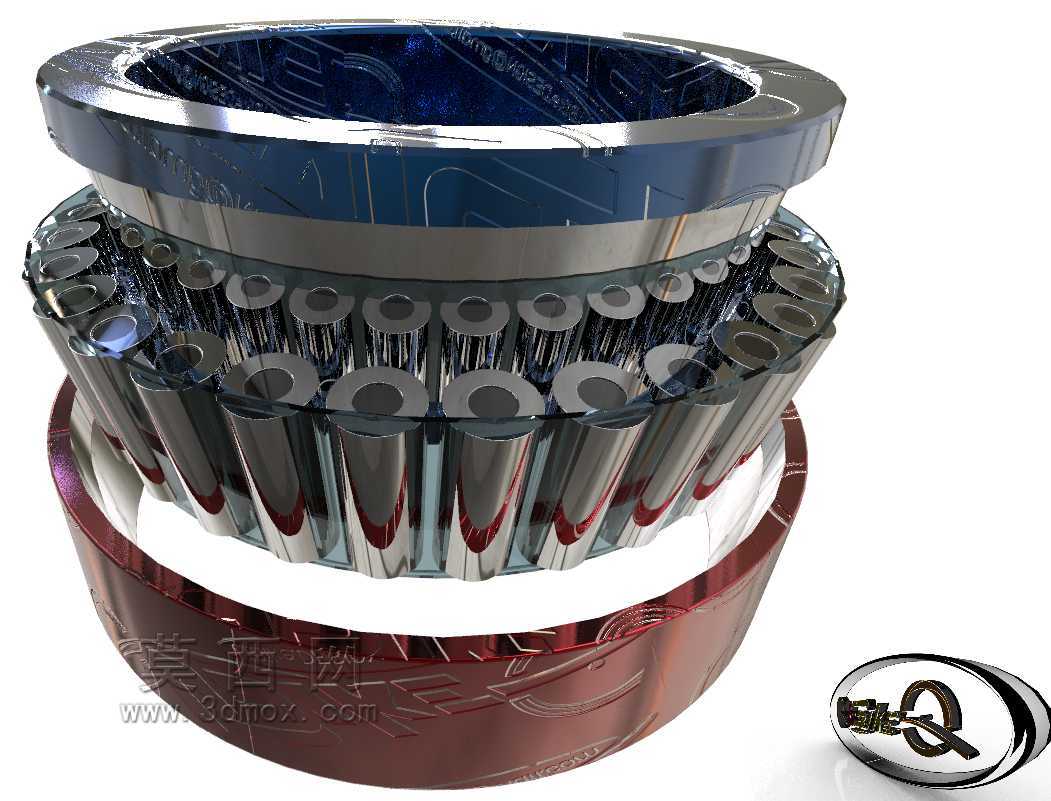

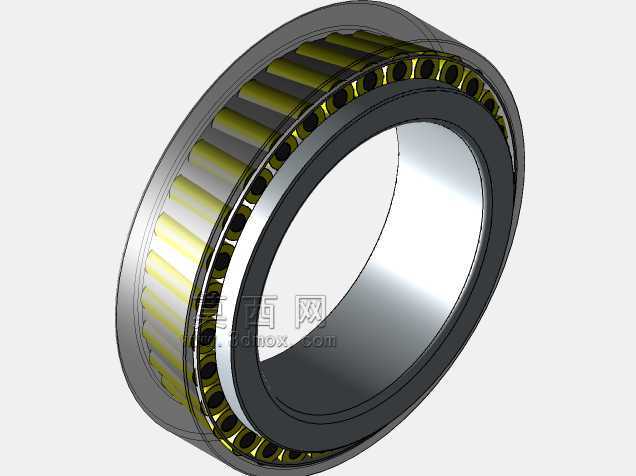

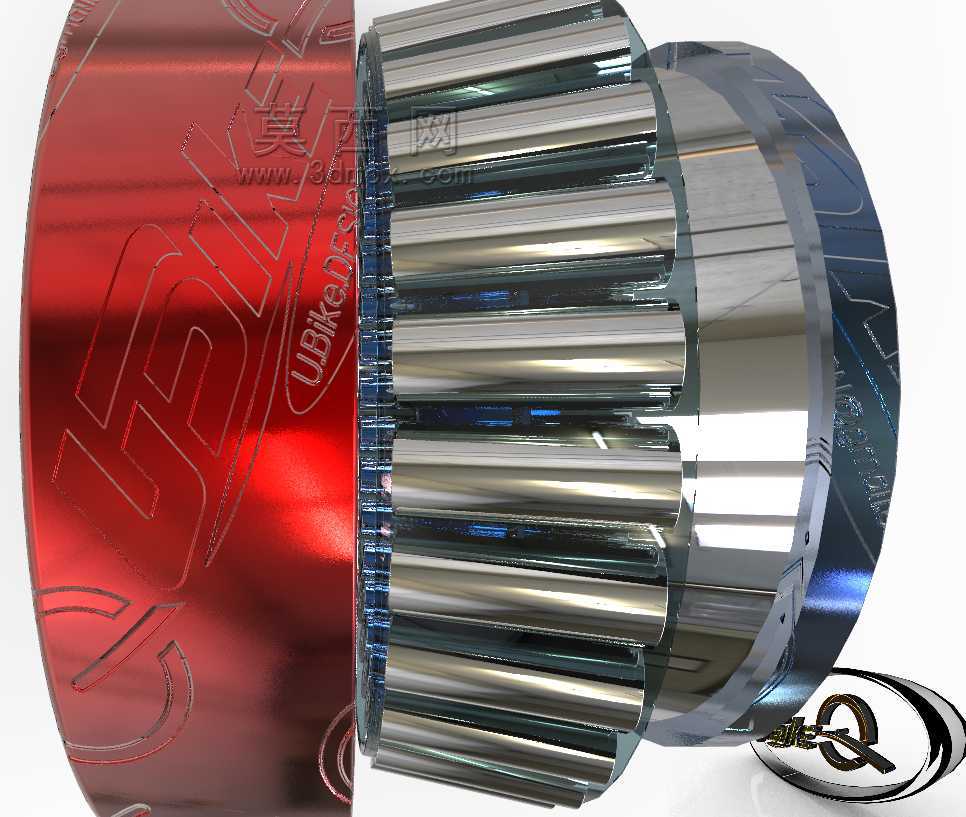

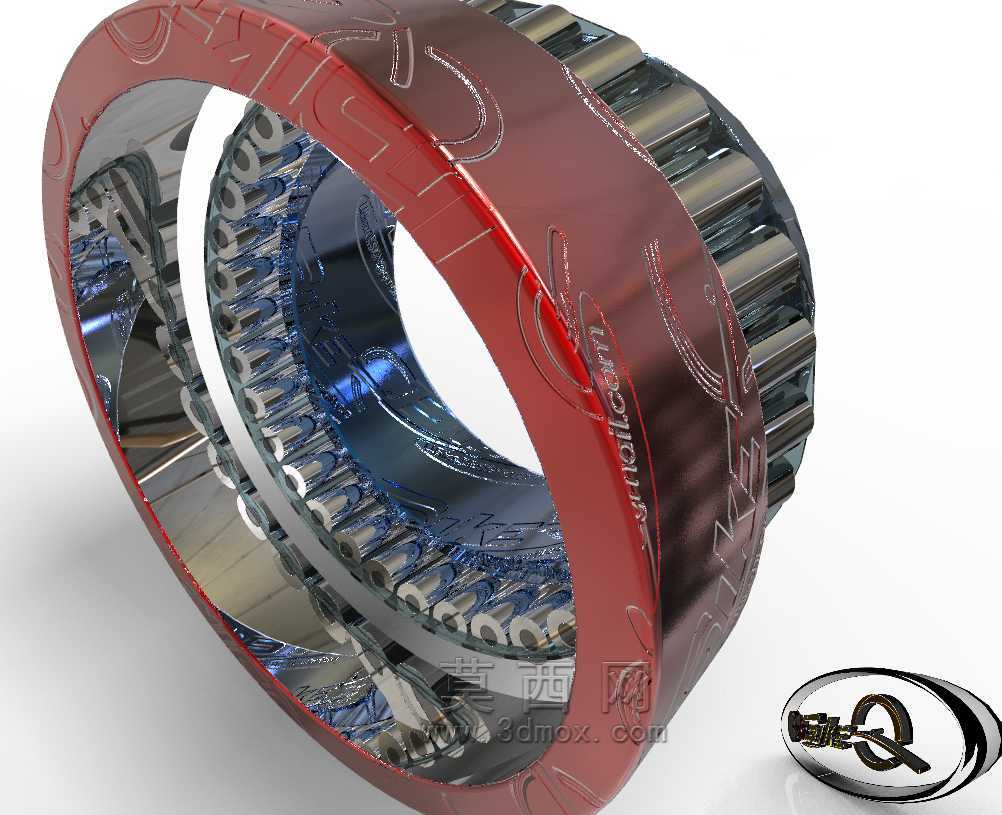

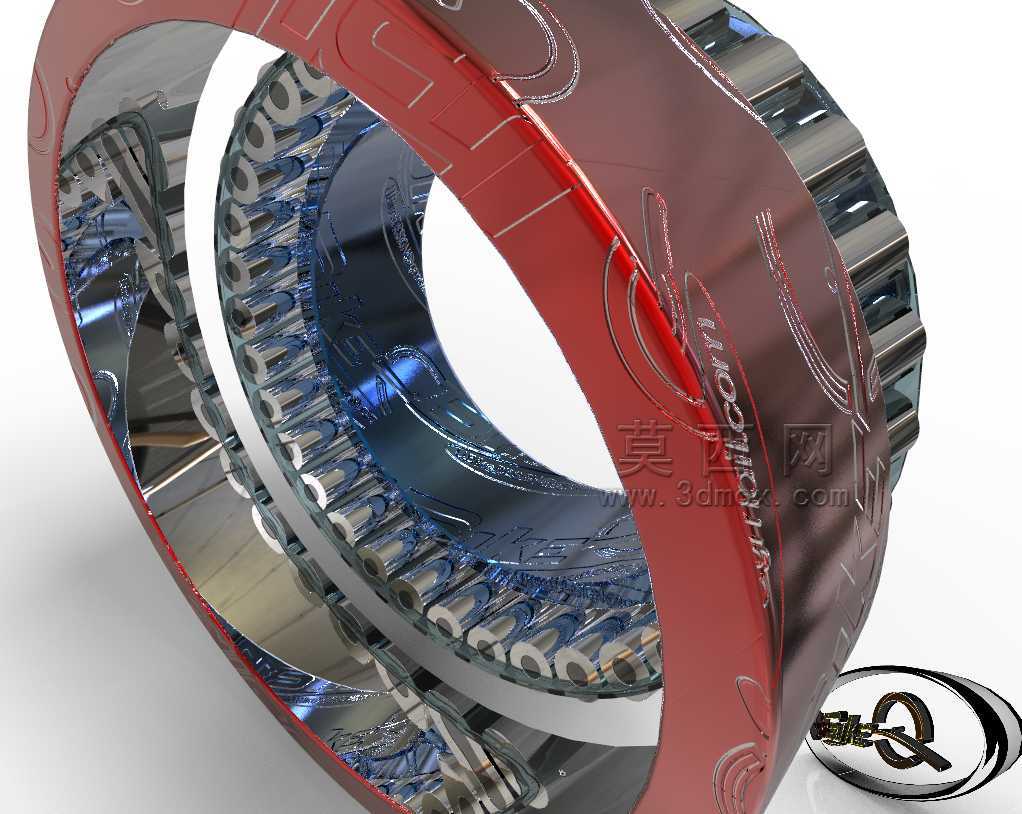

　　在重型冶金设备的轧辊轴向定位、工程机械行走机构的轴向载荷承载、大型减速机输入输出轴的轴向限位场景中，这类圆锥滚子型推力轴承是核心的承载部件，区别于深沟球轴承仅能承载较小轴向力的特性，该类轴承通过圆锥滚子的线接触承载形式，可同时承受单向轴向载荷与一定程度的径向复合载荷，适配重载、冲击载荷频发的工矿环境。从结构设计逻辑来看，该轴承采用分离式结构设计，轴圈与座圈可分别与轴、轴承座完成装配，滚子依托保持架实现等距排布，避免滚动体在运转过程中出现相互摩擦、偏载卡滞的问题，滚道的锥角参数经过匹配计算，可保证滚子在承载时接触线与轴承轴线形成固定夹角，让载荷沿滚子母线均匀分布，避免边缘应力集中导致的早期点蚀失效。在安装边界层面，

　　设计时需预留轴与轴圈的配合过盈量，座圈与轴承座孔采用过渡配合，装配时需保证轴圈端面与轴肩贴合、座圈端面与轴承座孔挡肩贴合，避免安装偏斜导致滚子受力不均，轴承的轴向游隙可通过轴端锁紧螺母的预紧量进行调整，预紧力需根据实际工况的载荷大小、运转转速匹配，预紧过大会导致运转温升过高、润滑脂失效加快，预紧过小则会在冲击载荷下出现滚子窜动、运转精度下降的问题。从外形尺寸的适配性来看，该型号轴承的内径、外径、装配高度参数可直接适配对应轴径的安装位，无需额外对安装位进行二次加工，滚子的滚道表面经过淬硬处理，表面粗糙度控制在合理区间，可保证滚动接触时的摩擦系数处于较低水平，降低运转过程中的功率损耗。在实际设备运行过程中，

　　该轴承的润滑方式可根据转速选择脂润滑或油润滑，低速重载工况下优先采用极压锂基脂填充，填充量控制在轴承内部空腔的三分之一到二分之一，避免填充过量导致的搅拌发热，高速工况下可采用稀油循环润滑，带走运转过程中产生的热量同时带走磨损产生的金属碎屑，延长轴承的服役周期。设计建模过程中，对滚子与滚道的接触轮廓进行了修形处理，抵消重载下的弹性变形带来的接触应力偏移，保持架采用兜孔式结构，兜孔间隙经过合理设定，既可以保证滚子灵活转动，又能限制滚子的轴向窜动量，避免滚子在非承载区出现歪斜。在设备选型匹配时，需核算实际工况的轴向动载荷、静载荷数值，确保轴承的额定动载荷、额定静载荷满足工况的安全系数要求，对于存在冲击载荷的场景，需适当提高安全系数阈值，

　　避免轴承在峰值载荷下出现塑性变形。装配过程中需采用热装或专用压装工具，禁止直接敲击轴承套圈或滚动体，避免套圈出现裂纹、滚子表面产生压痕，装配完成后需手动转动轴件，检查轴承运转是否顺畅，有无卡滞、异响问题，确认无误后再完成后续的端盖、密封件装配。
