博德默滑缸立式蒸汽动力装置结构

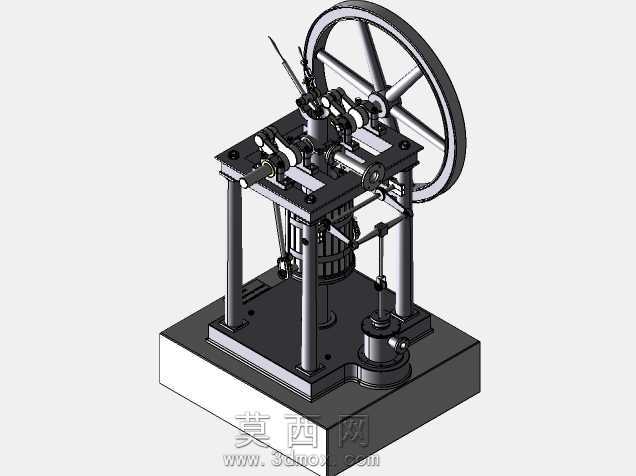

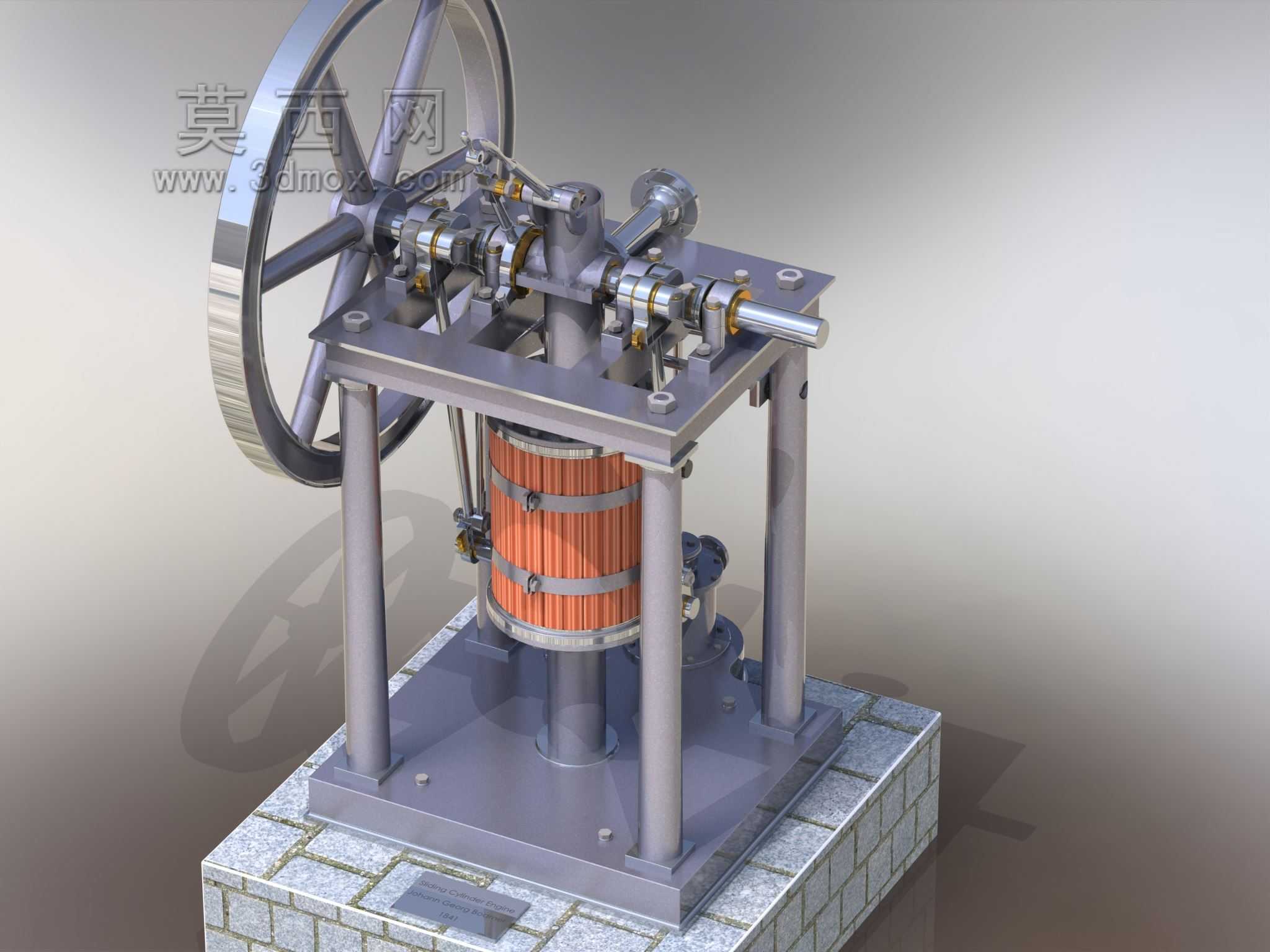

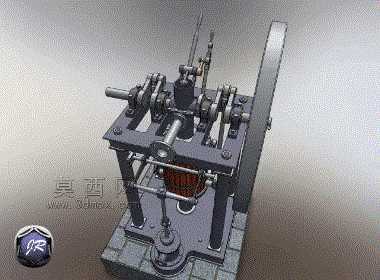

　　在早期固定式蒸汽动力装置的应用场景中，这类滑缸结构的立式蒸汽机多用于小型工坊的设备驱动，可通过皮带轮或传动轴连接磨床、小型锻锤、纺线设备等需要持续回转动力的生产机具，区别于常见的活塞往复式蒸汽机，它的核心运动逻辑完全反转——活塞组件固定在机架立柱的预设位置保持静止，带密封结构的气缸整体沿垂直导向立柱做上下往复运动，这种设计在早期密封件加工精度有限的阶段，能大幅降低活塞与缸壁之间的偏磨风险，减少运行过程中的蒸汽泄漏量。从整机结构布局来看，顶部的铸铁飞轮是核心的储能稳速部件，飞轮轴通过多组滑动轴承座固定在顶层方形安装板上，轴端集成了曲柄连杆机构，直接与下方滑动气缸的顶部铰接，将气缸的直线往复运动转化为飞轮的连续回转运动，

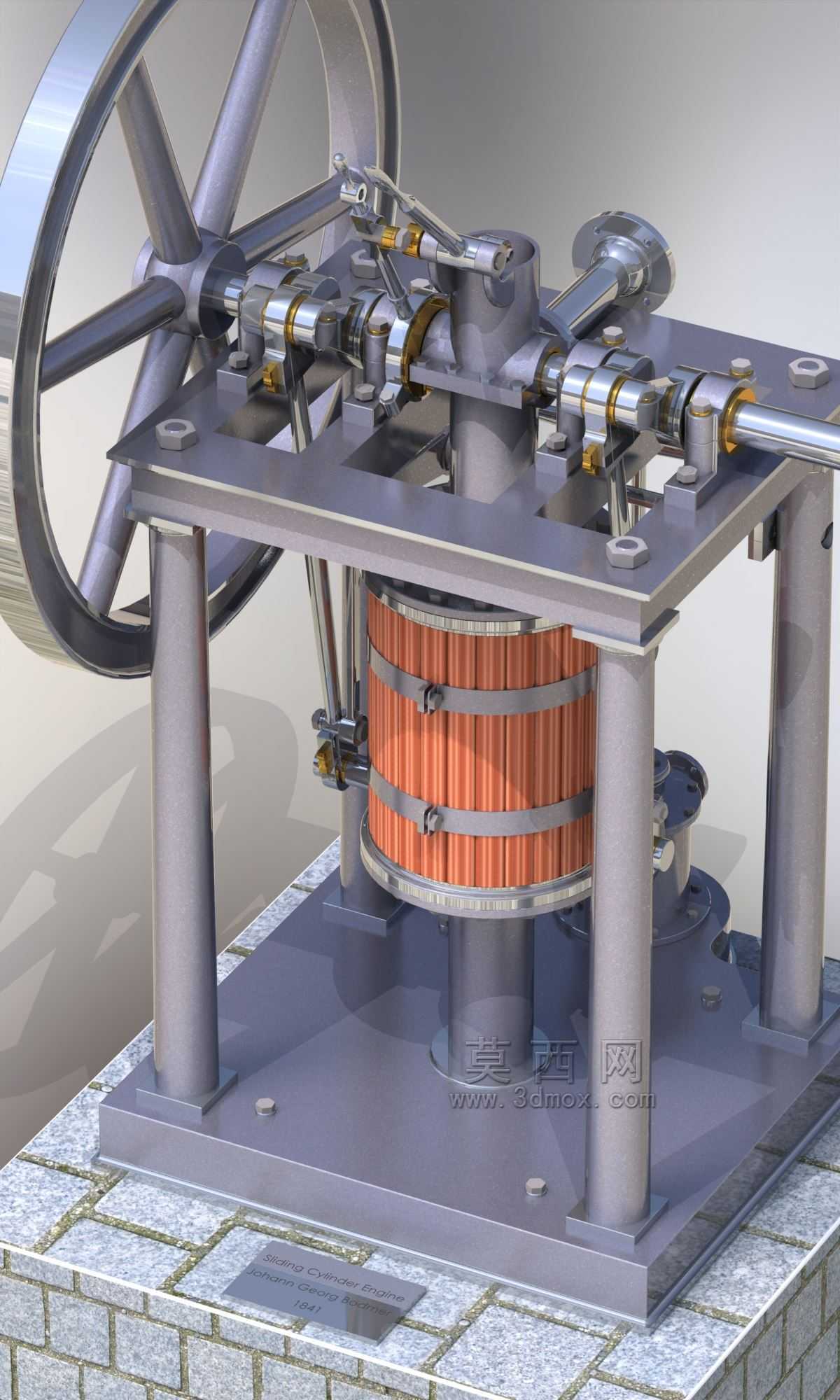

　　曲轴的输出端可直接外接传动轮向外输出扭矩。支撑整机的四根垂直立柱采用等直径圆钢加工，上下两端分别与顶层安装板、底部方形底座通过螺栓锁紧固定，立柱同时承担气缸滑动的导向功能，气缸外壁加工有与立柱配合的导向滑套，滑套内开有润滑油槽，运行时可通过顶部的油杯加注润滑脂，降低滑动副的摩擦阻力。气缸本体采用分段式结构，外壁带有多道环形散热鳍片，同时鳍片之间的空腔可容纳保温填料，减少蒸汽在缸内的热量损耗，气缸上下两端的密封端盖采用铜质密封环与固定活塞配合，密封环的压紧量可通过端盖上的调节螺栓微调，适配不同蒸汽压力下的密封需求。底部的方形底座采用铸铁铸造，表面加工有四个安装地脚孔，可直接通过膨胀螺栓固定在混凝土或砖石砌筑的设备基础上，

　　底座上方的砖石纹理垫块是用于隔绝气缸传导热量的隔热层，避免底座长期受热产生形变影响整机安装精度。从安装边界尺寸来看，整机安装时需要预留飞轮的回转安全空间，飞轮外缘到机架立柱的水平间隙需满足安全防护要求，避免运行时异物卷入传动部件；垂直方向上，气缸运动到下止点时，底部与隔热垫块之间保留有足够的缓冲间隙，避免运动干涉。这类结构的蒸汽机在设计时，特意将较重的飞轮布置在整机顶部，降低了整机的重心高度，运行时的振动幅度更小，不需要额外做厚重的混凝土基础就能稳定运行，适合小型生产场地的灵活布置。滑动气缸的运动行程经过精确计算，配合飞轮的配重块设置，能让整机在较低的蒸汽压力下平稳启动，运行时的转速波动远小于同功率的常规活塞式蒸汽机，

　　对于需要稳定转速的轻载加工设备来说，这种动力输出特性更适配生产需求。在三维建模过程中，需要重点关注曲柄连杆机构的运动干涉检查，尤其是气缸上下运动时，连杆与顶层安装板、导向立柱之间的间隙需要在全行程范围内逐一验证，避免出现运动卡滞；同时滑动轴承座的同轴度公差需要在建模时标注清楚，保证曲轴转动时不会出现别劲的情况，气缸导向滑套与立柱的配合间隙也要根据实际加工精度预留合理的公差范围，既要保证滑动顺畅，也要避免间隙过大导致气缸运动时出现偏摆，影响密封效果。整机的所有连接螺栓都采用标准件建模，方便后续出工程图时直接生成明细栏，隔热垫块的分层结构也需要单独拆分建模，便于后续做热传导仿真分析时，验证隔热层的实际隔热效果，为后续的结构优化提供数据支撑。
