工业用常闭式液压钳盘制动装置结构

　　这款液压制动装置属于常闭式钳盘制动结构，主要应用在需要可靠驻车、动态减速的工业传动场景中，比如矿山输送设备的驱动辊制动、起重设备的行走机构驻车、大型工程机械的轮边减速制动，以及风电设备偏航系统的锁定制动场景，这类场景普遍要求制动系统在失压状态下自动抱闸，避免设备溜动、失控引发安全事故。从结构设计逻辑来看，装置采用对称式双油缸布局，两侧的复位弹簧在液压系统未建压时，会持续推动摩擦片组件夹紧中间穿过的制动盘，依靠弹簧预紧力提供稳定的制动力矩，当液压系统通入压力油后，油缸活塞克服弹簧力向外缩回，带动摩擦片脱离制动盘，解除制动状态，这种失压制动的设计逻辑完全符合工业设备的安全冗余要求，避免液压管路破裂、动力源中断时制动失效。

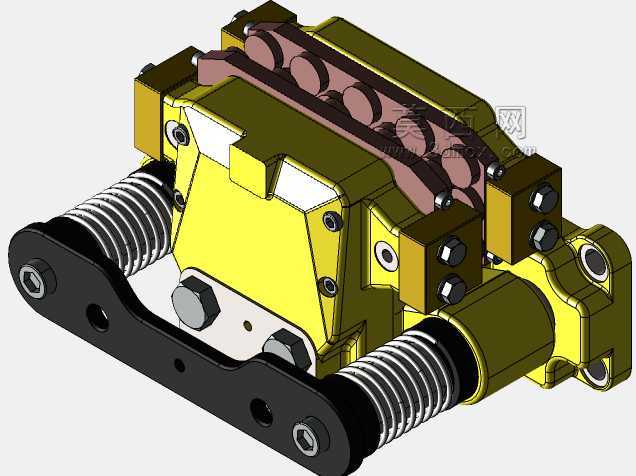

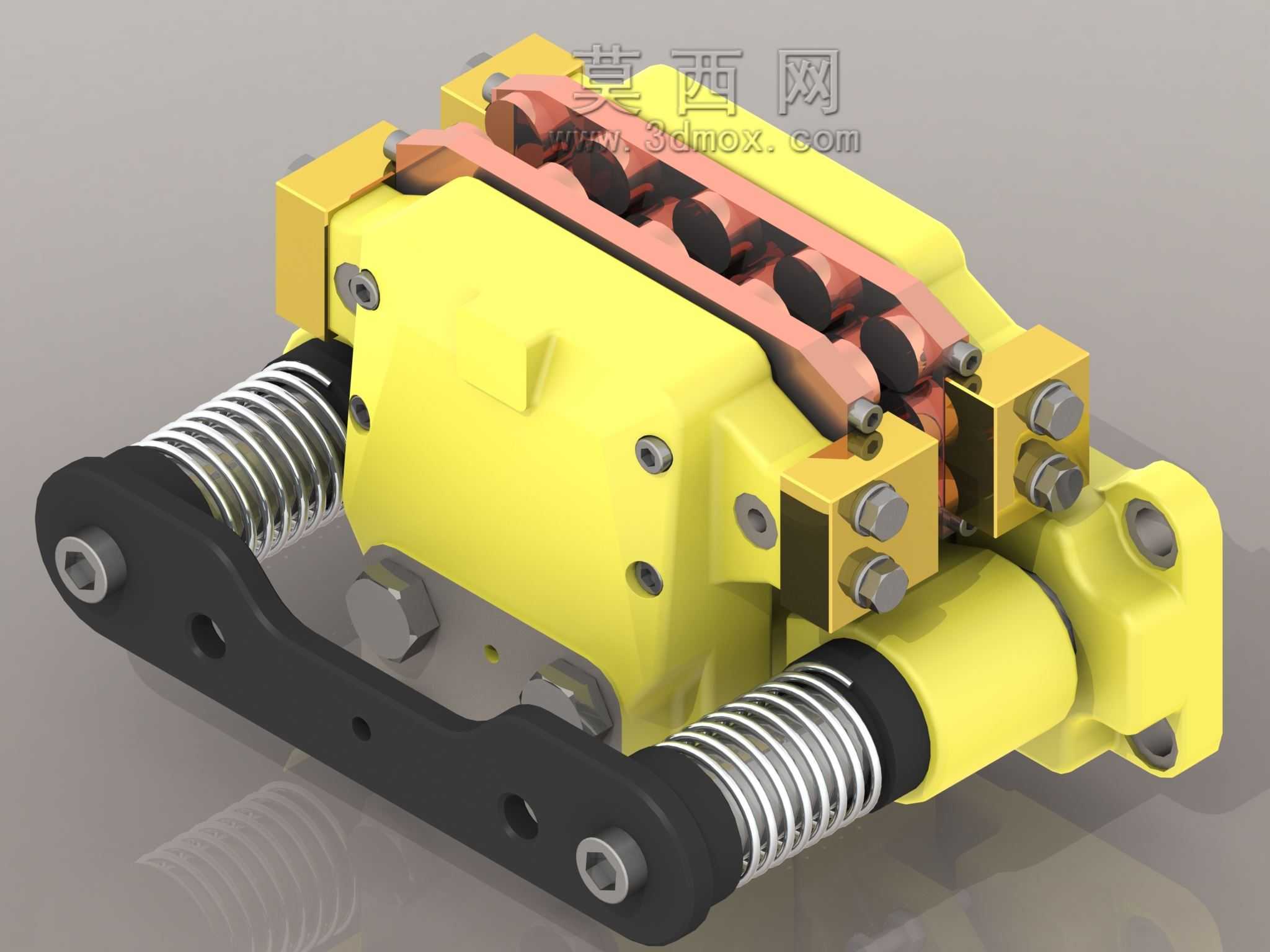

　　摩擦片组件采用多片叠层的铜基摩擦材料设计，相比单片摩擦结构，多片结构可以在相同的径向安装尺寸下，获得更大的摩擦接触面积，提升制动力矩的同时，还能让摩擦片的磨损更均匀，延长单次维护的使用周期，摩擦片背板通过导向销与钳体连接，保证制动过程中摩擦片可以沿轴向平稳滑动，不会出现偏磨、卡滞的问题。钳体采用高强度球墨铸铁一体加工的结构设计，主体的黄色涂装部分为钳体的承载基体，所有油缸安装孔、弹簧导向孔、连接销孔都在一次装夹中完成精加工，保证各孔位的同轴度与位置度，避免装配后出现活塞卡滞、弹簧受力偏斜的问题。两侧的黑色连接臂为安装固定结构，臂上预留的多个通孔用于将整个制动钳固定在设备机架上，安装时需要保证制动钳的中心平面与制动盘的平面完全平行，

　　摩擦片与制动盘的单侧间隙控制在0.2mm到0.5mm之间，间隙过小会导致摩擦片拖磨，异常升温磨损加剧，间隙过大则会导致制动响应滞后，空行程过长。装置两侧外露的圆柱螺旋压缩弹簧经过强压处理，保证长期使用下的弹力衰减率控制在允许范围内，弹簧外侧设置有防尘护套，避免现场的粉尘、水汽进入弹簧导向腔，造成弹簧锈蚀、卡滞。油缸部分采用双唇口密封圈设计，内侧密封圈负责压力油的密封，外侧防尘圈负责阻挡外界杂质进入油缸内部，适配工业现场多粉尘、高湿度的复杂工况。在实际选型匹配时，需要根据设备所需的额定制动力矩，匹配对应数量的制动钳，同时核算液压系统的供油压力、流量是否满足制动释放的响应要求，通常这类制动器的释放压力在8MPa到12MPa之间，

　　配套的液压站需要设置保压回路与压力检测元件，实时监测制动系统的压力状态，当压力低于阈值时触发设备停机保护。建模过程中对所有运动部件的干涉情况做了完整校验，包括活塞全行程范围内与钳体的间隙、弹簧压缩到极限位置时的并圈间隙、摩擦片磨损到极限厚度时的活塞伸出量，都预留了足够的安全余量，装配时的连接螺栓全部采用8.8级以上高强度螺栓，按照规定扭矩拧紧，避免制动冲击下螺栓松动。整个装置的外形结构紧凑，径向安装尺寸适配市面上多数标准规格的制动盘，不需要对原有设备的安装基座做大幅改动即可完成替换安装，摩擦片的更换不需要拆解整个制动钳，只需要拆下侧端的定位销即可抽出摩擦片完成更换，大幅降低现场维护的工作量与停机时间。
