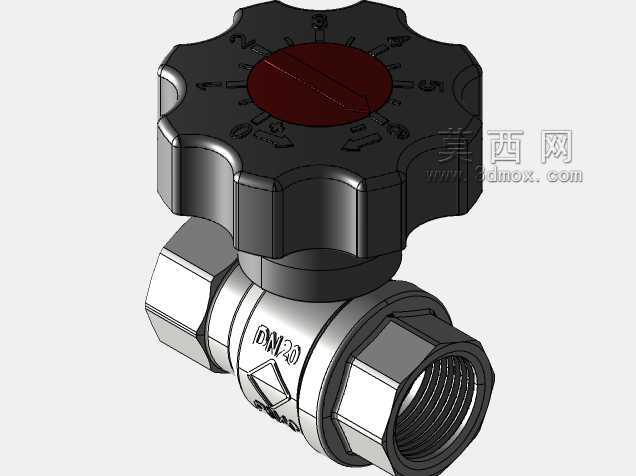

DN20内螺纹带刻度调节黄铜球阀结构

　　这款带刻度指示的内螺纹黄铜球阀，主要应用在民用给排水、小型暖通循环、低压气动输送、小型设备冷却回路这类需要精准管控介质通断、同时可微调流量的管路场景中，日常在户内采暖分集水器支路、小型空压机输气管路、实验室水气管路、家用净水设备管路里都能见到这类结构的阀件，相比普通无刻度球阀，它的调节辨识度更高，运维人员无需额外借助流量计，就能通过手轮上的刻度标识快速记忆开度位置，大幅降低反复调试的工作量。从实际功能来看，它核心承担两个作用，一是作为管路截断阀，在手柄旋转到全关位置时，内部球芯的通孔完全垂直于管路流向，依靠球芯与阀座的密封面实现介质截断，满足管路检修、支路切换时的断流需求；二是作为节流调节阀，通过改变球芯通孔与管路的重合面积，

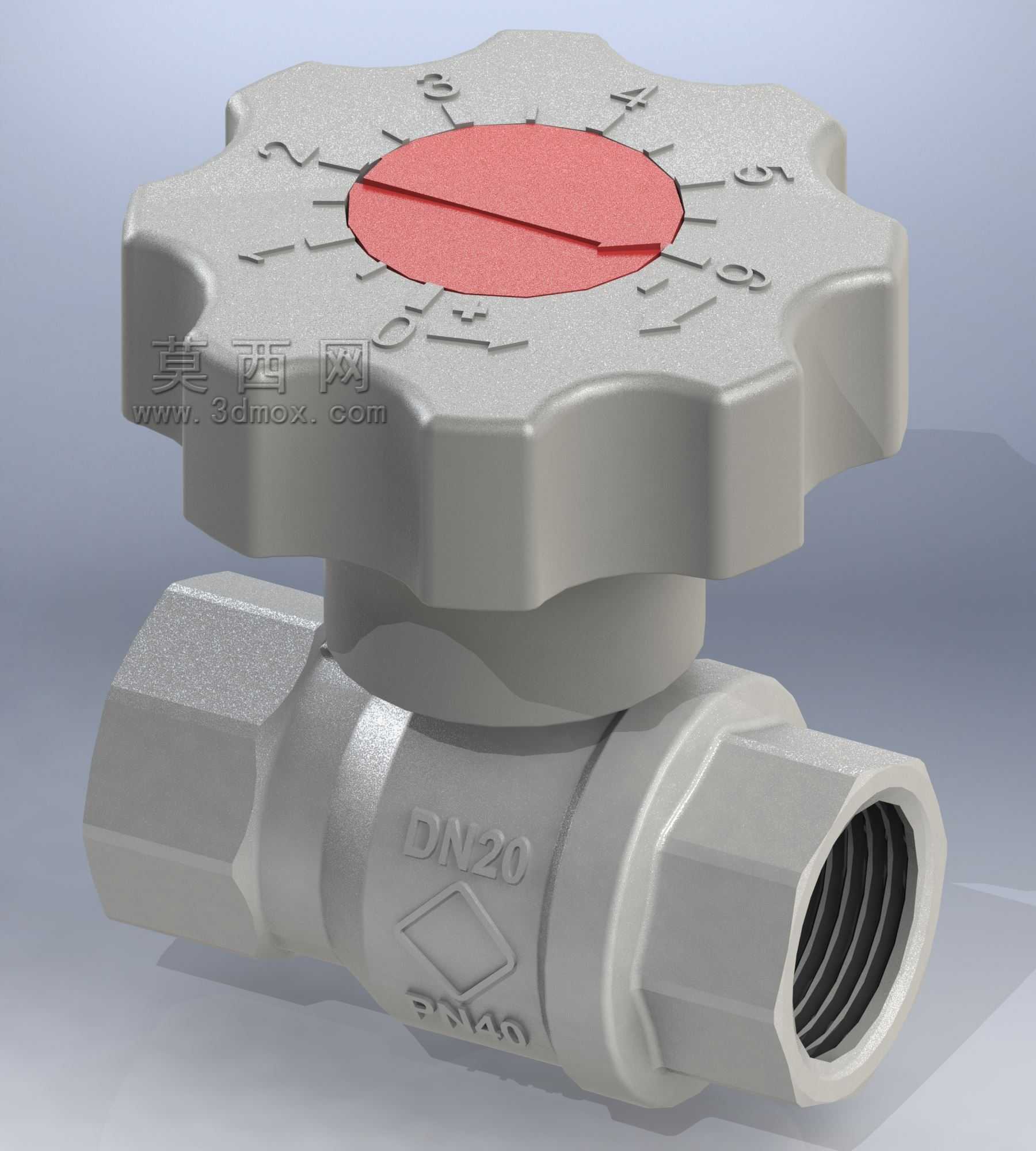

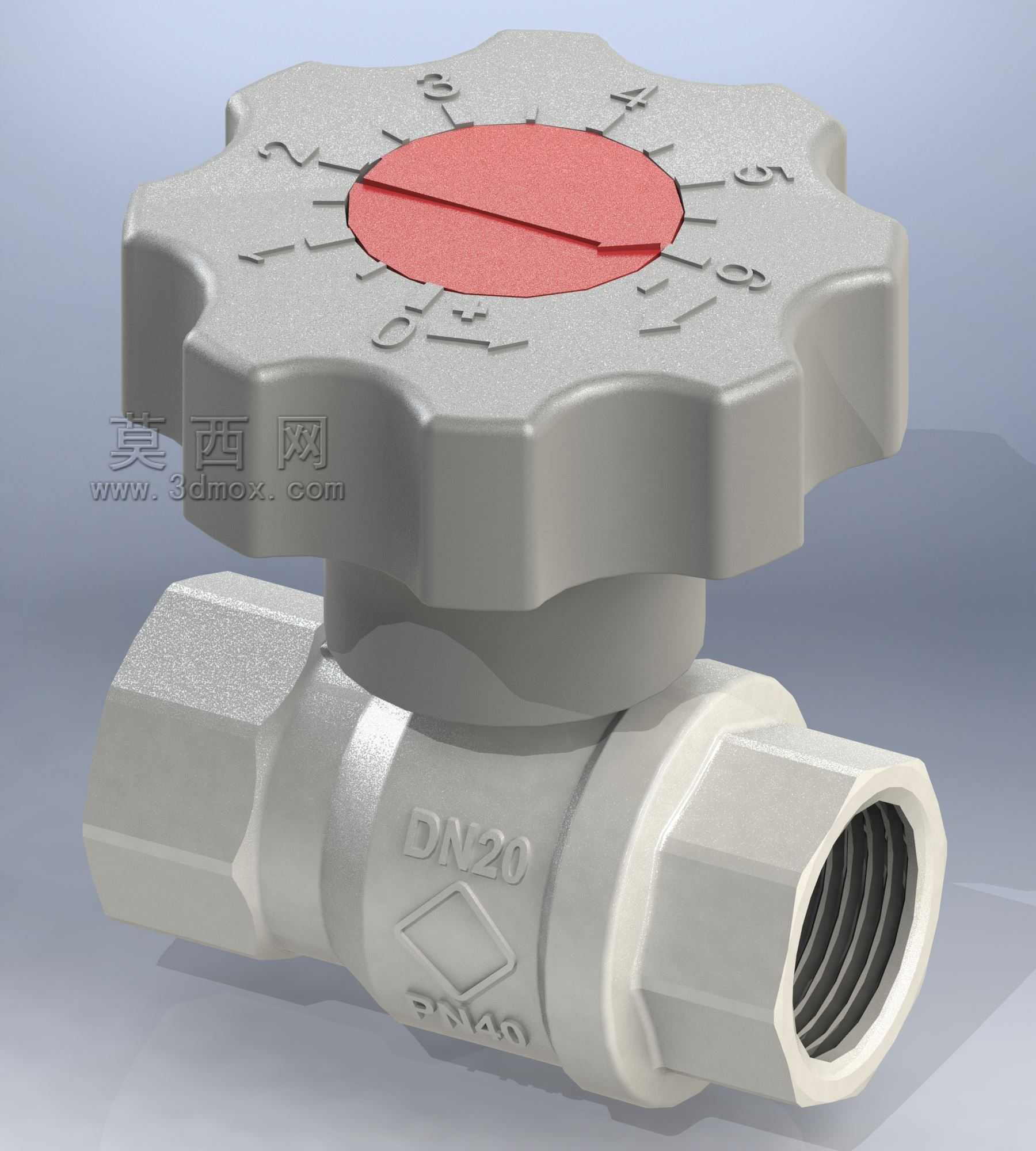

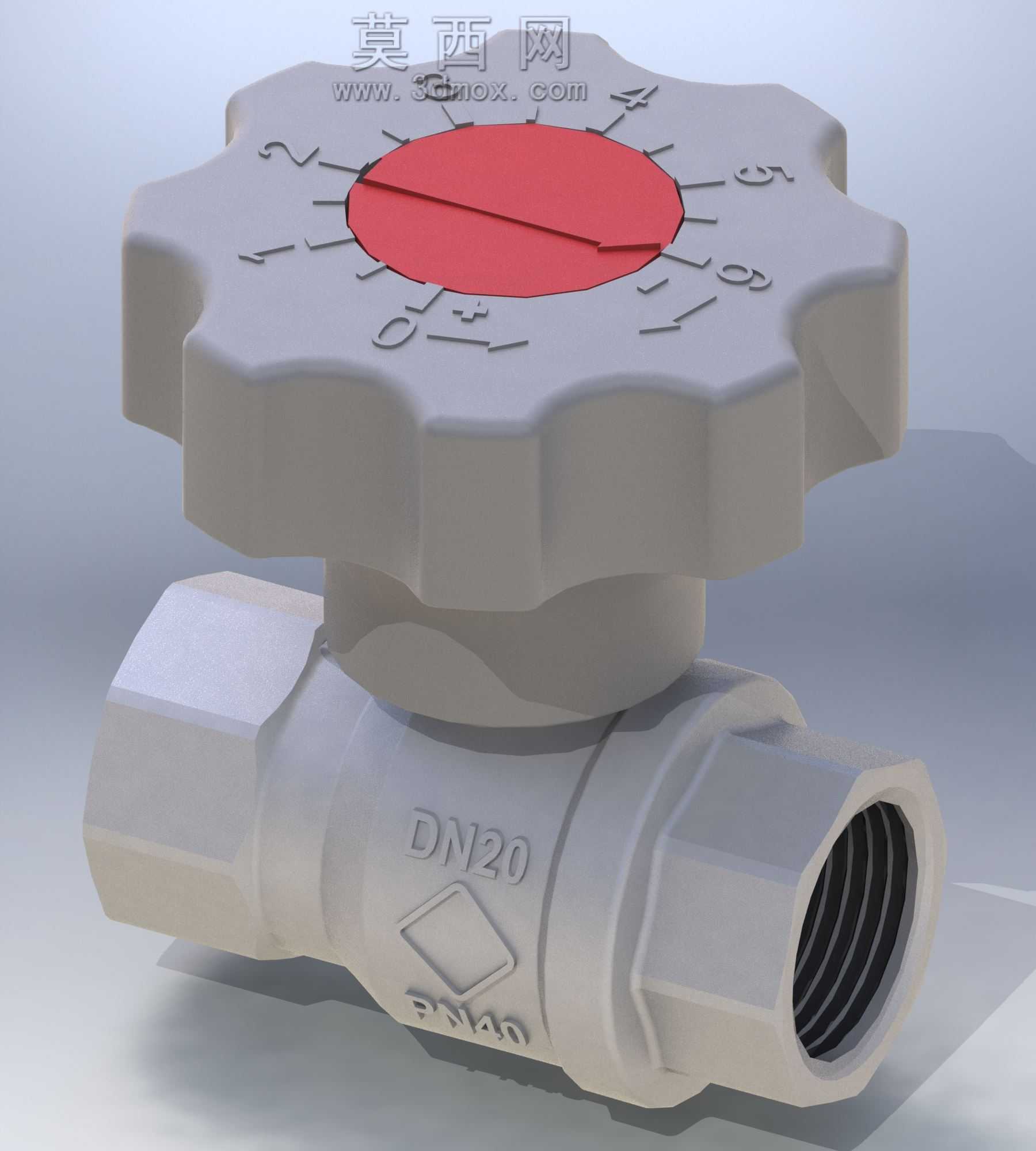

　　调整管路的介质通流截面，实现流量的线性微调，这一点和普通只能全开全关的球阀有明显区别，普通球阀的球芯无节流型线设计，小开度下容易出现冲刷、气蚀问题，而这款阀的球芯做了适配节流的型线修正，配合手轮的刻度标识，能在0-全开区间内稳定维持对应开度的流量输出。设计层面上，首先考虑的是黄铜材质的加工适配性，阀体采用热锻压成型的黄铜坯料加工，相比铸铜件，锻压坯的组织致密性更好，耐压能力更强，也不容易出现砂眼渗漏的问题，阀体两端直接加工出G1/2或者对应DN20规格的内管螺纹，不需要额外配置转换接头，直接和同规格的外螺纹管路、接头就能实现螺纹密封连接，安装时只要在螺纹处缠绕生料带或者涂抹密封胶，就能满足1.6MPa以下工作压力的密封要求。手轮部分采用了花瓣式的防滑外形，边缘做了圆弧倒角，冬天戴劳保手套操作也不会打滑，手轮中心的红色指示盘和手轮上的0-6刻度对应，指示盘上的开槽方向和内部球芯通孔方向完全一致，运维人员低头看一眼指示盘的指向，就能知道当前阀的开度状态，不需要俯身去看管路内的介质流动状态，这点在管路排布密集、操作空间狭小的场景下实用性很强。手轮和阀杆的连接采用了扁方定位结构，装配时不需要额外打销钉，靠扁方的配合就能传递扭矩，同时阀杆部位设置了两道O型密封圈，从结构上避免阀杆处的外渗漏问题，也能保证阀杆旋转时的阻尼感适中，不会因为长期使用出现松动、开度偏移的问题。从安装边界尺寸来看，这款DN20规格的球阀，两端内螺纹的端面距离控制在60mm左右，

　　阀体最大宽度（对应六角拆装部位）在30mm左右，手轮的最大外径在48mm上下，安装时需要在手轮周边预留至少20mm的操作空间，保证手轮能完成0-90度的全行程旋转，不会被周边的管路、支架挡住；阀体底部的最小离地或者离安装面的间隙只需要预留10mm即可，不需要额外的支撑结构，因为黄铜本身的自重不大，DN20规格的单阀重量不到300g，仅靠两端螺纹的连接强度就能完全固定，不会因为管路振动出现松动。在结构细节上，阀体上直接锻压出了DN20的通径标识和品牌标识，安装时不需要额外挂标识牌，就能快速识别阀的通径规格，避免装错规格的问题；两端的内螺纹入口处做了1x45度的导向倒角，安装时对准外螺纹接头更容易，不会出现螺纹错牙、拧歪的问题，

　　也能保护螺纹的第一牙不受磕碰损伤。内部的密封阀座采用改性聚四氟乙烯材质，耐温范围覆盖-10℃到120℃，既能走常温的自来水、压缩空气，也能走小型采暖系统里的低温热水，密封面的摩擦系数低，手轮旋转的操作力矩很小，就算是力气不大的运维人员，也能轻松完成开关和调节操作，不需要借助管钳、扳手这类额外工具。和同规格的闸阀、截止阀相比，这款球阀的结构长度更短，安装占用的空间更小，全通径的结构设计下，全开时的介质流阻几乎和同通径的直管段一致，不会出现明显的压降损失，在对管路压力损失要求严格的小型循环回路里，这个特性优势非常明显，不会因为加装阀门影响整个回路的介质输送效率。另外，这种带刻度的结构设计，也方便运维人员做开度记录，比如采暖季调试完每个支路的流量后，只要记下来每个阀对应的刻度值，下次采暖季直接把阀拧到对应刻度就能完成调试，不需要再逐个支路做流量平衡调整，能省下大量的现场调试时间。
