双作用长行程液压缸结构设计

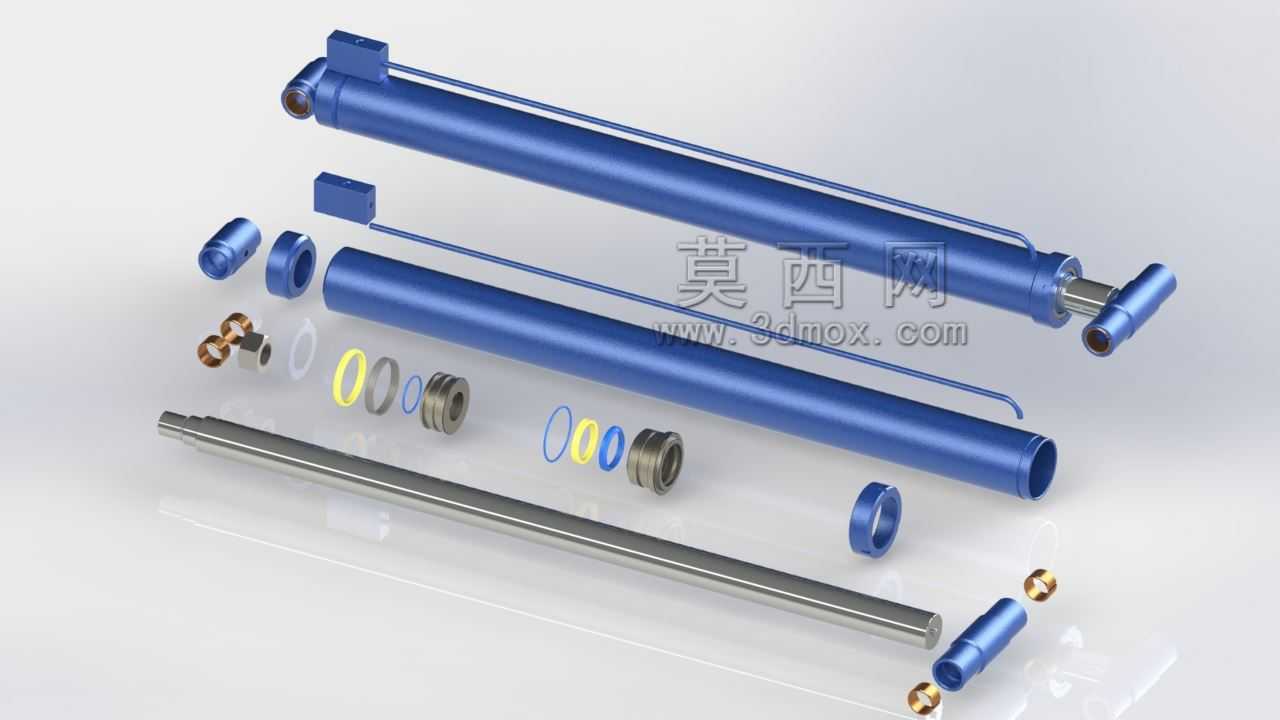

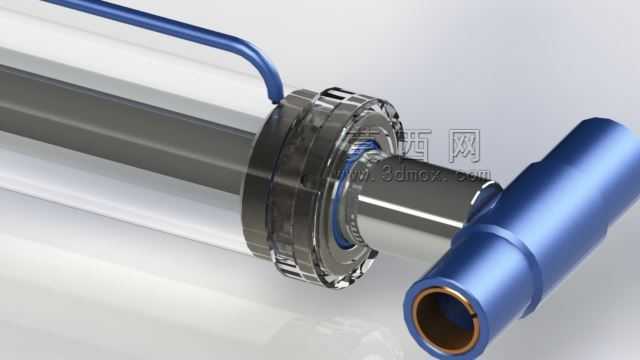

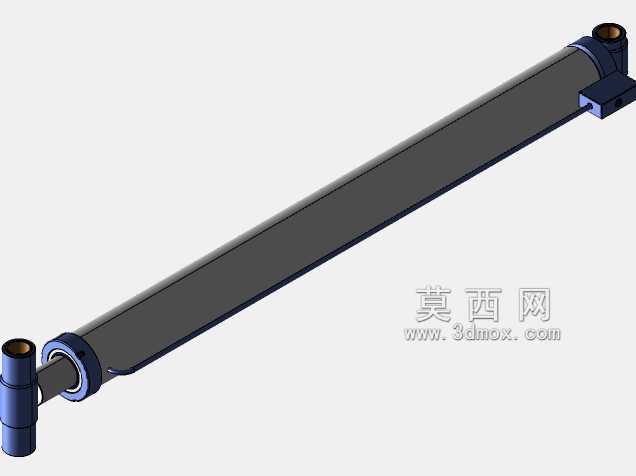

　　在重型冶金产线的钢卷步进输送工位、大型工程机械的动臂举升回路、港口起重设备的变幅驱动单元里，这类长行程双作用液压缸都是核心的直线动力输出部件，区别于短行程的夹紧油缸，它需要在大跨度伸缩范围内保持稳定的推力输出与密封可靠性，同时要适配户外复杂工况下的温度波动、粉尘侵入以及交变载荷冲击。从拆解的结构来看，整个油缸的设计围绕长行程工况的刚性需求做了针对性优化：缸筒采用厚壁无缝管材加工，内孔做高精度珩磨处理，表面粗糙度控制在能保证密封件长期低摩擦运行的区间，避免长行程往复运动中出现密封件偏磨导致的内泄问题；活塞杆表面做了硬质镀层处理，搭配刮水器结构，能在活塞杆回缩时刮除表面附着的粉尘、水渍与焊渣碎屑，防止外部杂质进入缸筒内部划伤密封面与缸壁。

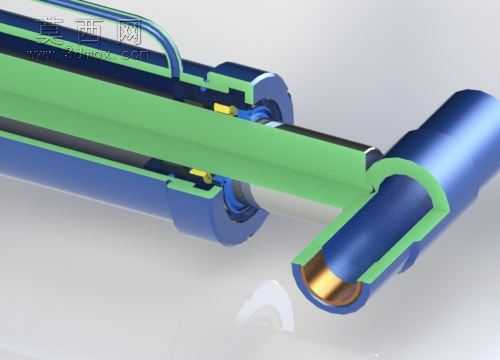

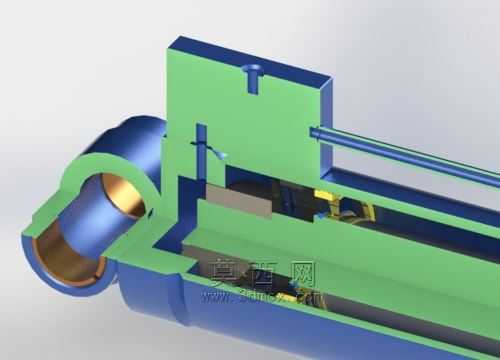

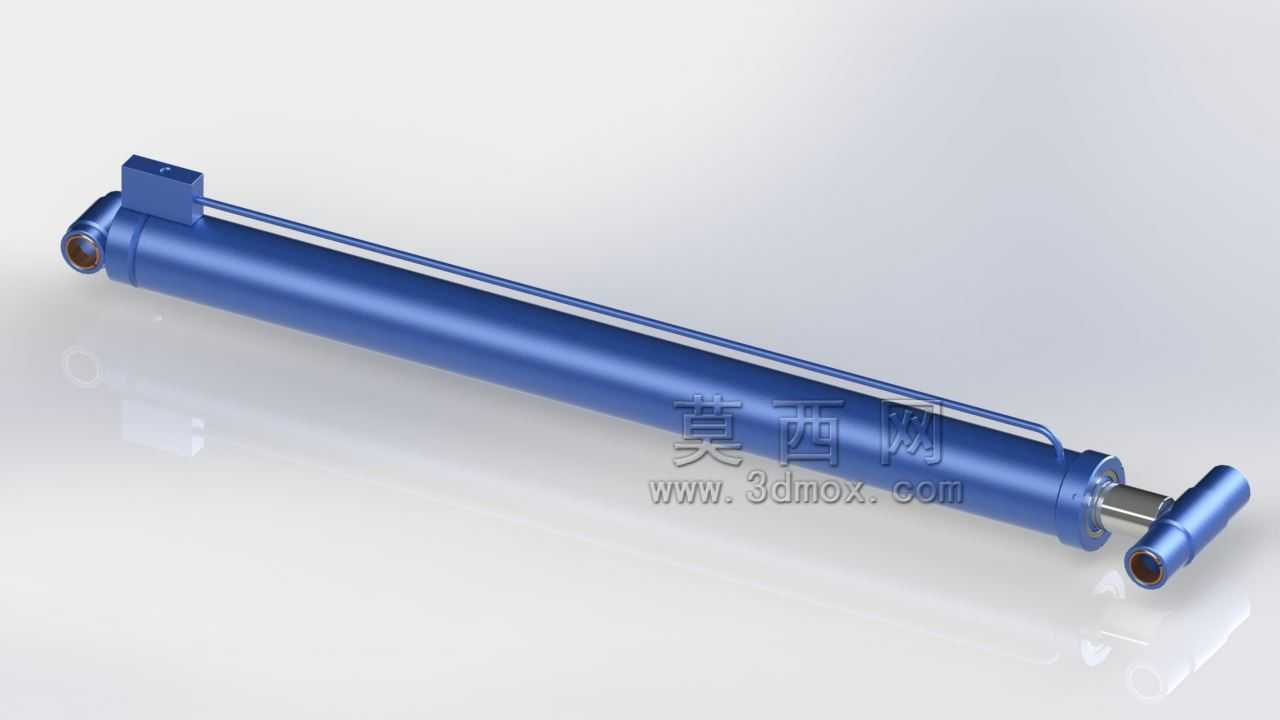

　　从安装边界来看，油缸两端采用铰接式连接结构，这种设计能抵消设备运行过程中机架轻微形变带来的径向附加力，避免活塞杆出现别劲、卡滞的问题，在做整机布局时需要预留足够的伸缩空间，闭合状态下的安装距要匹配设备的最小收纳尺寸，开口状态的最大伸出长度要满足机构的最大行程需求，同时要在缸体外部预留液压管路的排布空间，避免管路在油缸伸缩过程中与周边结构件发生干涉。密封系统采用了组合式密封方案，静态密封用O型圈实现缸筒、端盖结合面的静密封，防止高压油从结合面渗漏；动态密封采用PolyPak、Molygard等组合密封结构，搭配PSP密封与刮水器，既能承受高压下的油液内泄，又能抵御外部杂质侵入，同时双平衡阀的配置可以在管路失压时锁定油缸位置，避免负载出现下坠、溜动的安全风险，在举升类负载工况下这个配置是必不可少的安全冗余设计。

　　在做这类油缸的三维建模时，需要重点关注几个配合面的公差匹配：活塞与缸筒的间隙控制要兼顾密封件的压缩量与运动阻力，间隙过大会导致密封件挤入间隙出现切边损坏，间隙过小会增大运动阻力甚至出现热胀卡滞；活塞杆与导向套的配合要保证足够的导向长度，长行程工况下导向长度不足会导致活塞杆伸出后出现挠曲变形，加剧密封件的偏磨；端盖与缸筒的连接强度要满足最大工作压力下的抗拉需求，螺栓的预紧力要均匀，避免端盖受压不均出现形变导致漏油。在实际选型应用中，这类油缸的工作压力覆盖中高压区间，杆腔与无杆腔的作用面积差决定了伸出与回缩的力值差异，在做液压回路设计时需要根据负载的受力方向匹配对应的平衡阀、溢流阀参数，保证伸出与回缩过程的速度平稳性，避免出现爬行、抖动的问题。另外长行程油缸在水平安装工况下，需要考虑活塞杆自重带来的下垂量，必要时要在活塞杆中部加装支撑滚轮，避免活塞杆长期挠曲导致变形、密封失效；垂直安装工况下要考虑活塞与活塞杆的自重对密封件的附加压力，在回路中加装相应的抗衡阀来抵消自重影响。从结构拆解的细节能看到，所有密封件都采用了标准化的选型，后续维护时可以直接替换同规格的密封组件，不需要对缸体、活塞做二次加工，降低了现场运维的成本与停机时间，这种标准化设计也是工业液压元件的通用设计思路，兼顾性能与维护便利性。
