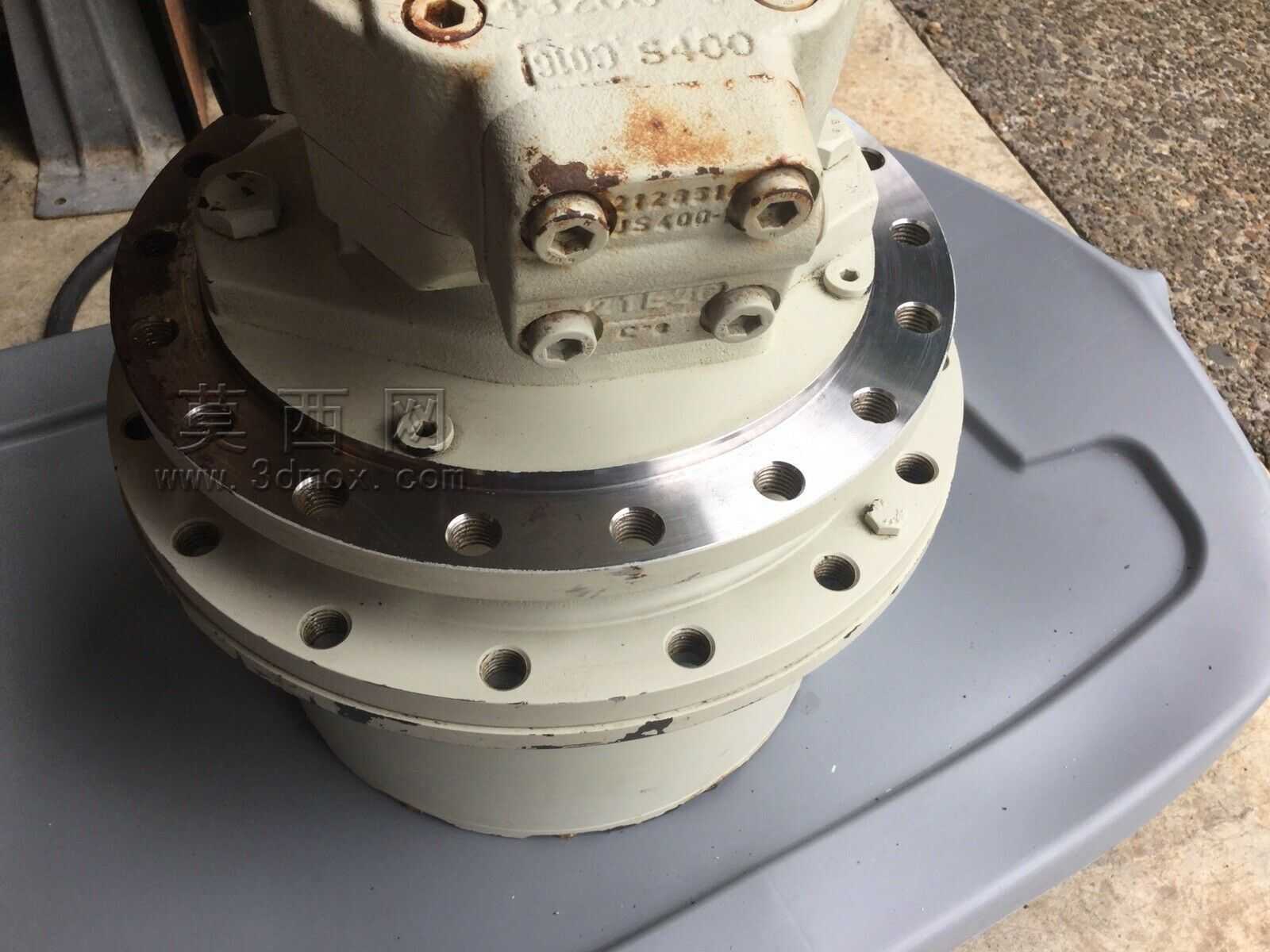

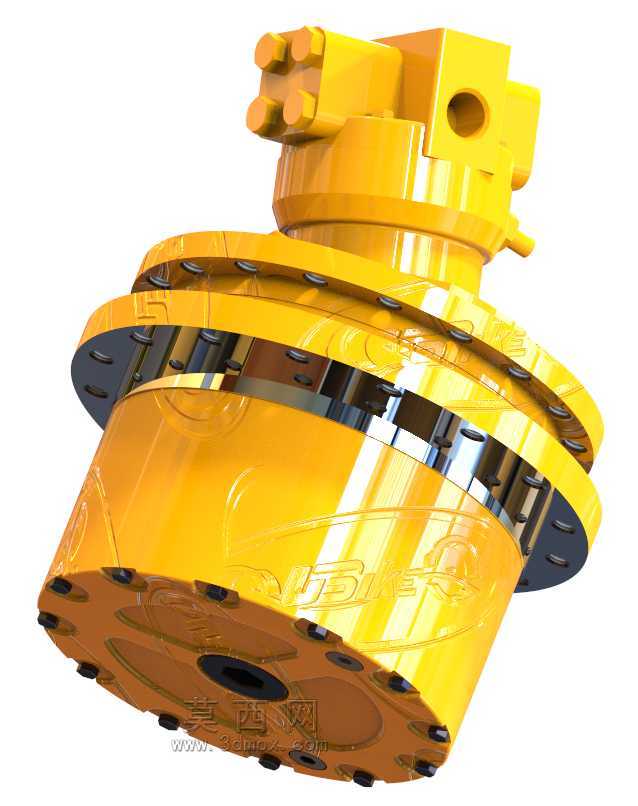

在重型工程装备的行走与回转驱动场景中,这类大扭矩行程驱动装置始终是核心动力传递单元,尤其适配履带式工程设备的轮边驱动、重型卷扬机构的动力输入、大型回转工作台的直驱工况,能在低速大负载工况下持续输出稳定扭矩,避免传统多级减速传动带来的功率损耗与结构冗余。从结构设计逻辑来看,该装置将径向柱塞液压马达与行星减速机构做了集成式布局,省去了独立马达与减速箱之间的联轴器、安装支座等过渡部件,整体轴向尺寸被大幅压缩,能直接嵌入设备轮辋或回转支承的内部安装空间,对于主机厂优化整机布置空间、降低传动链装配误差有明显优势。

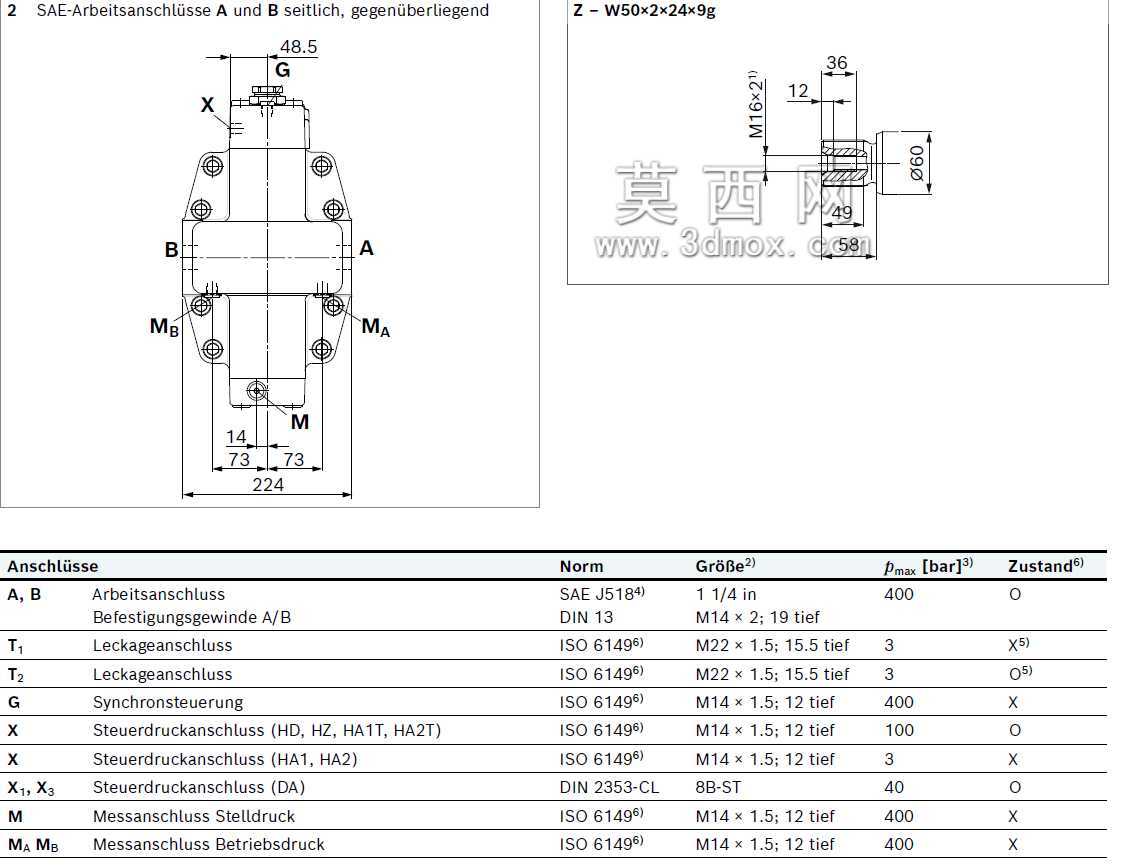

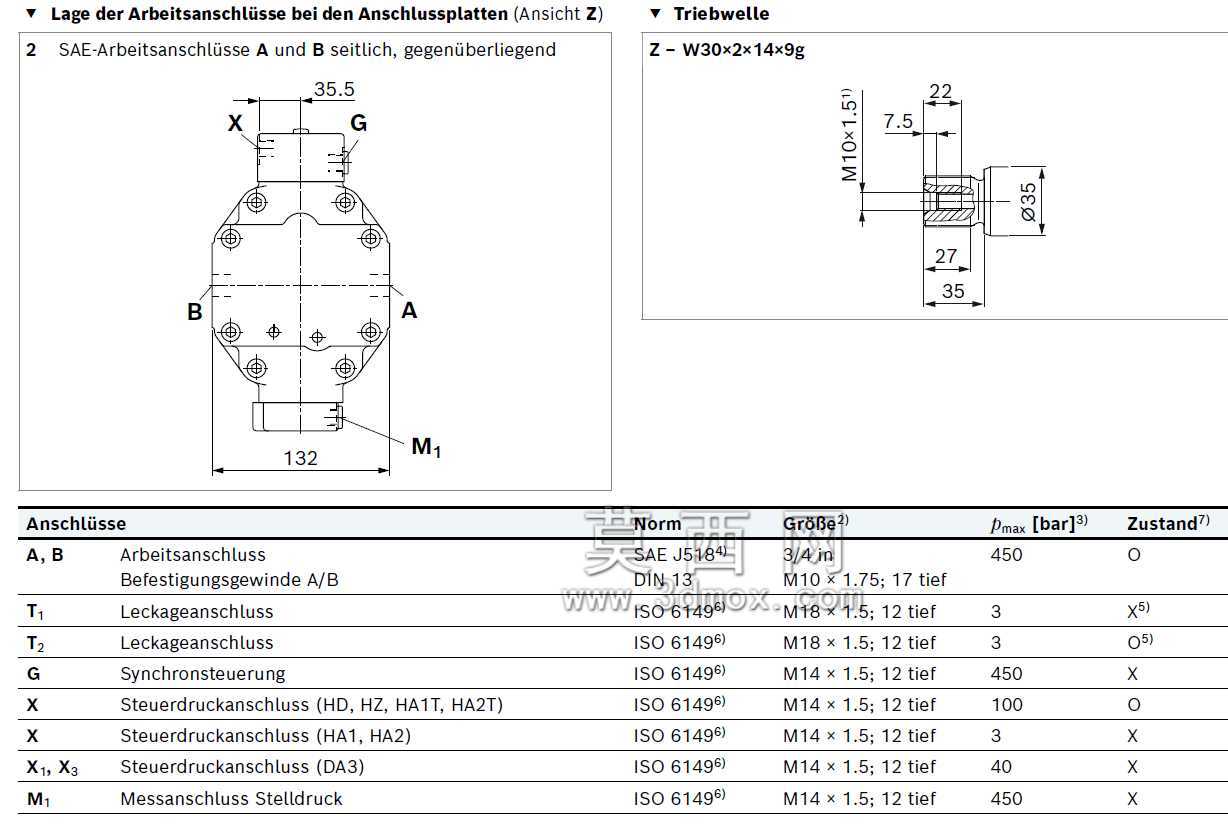

从功能特性上看,集成式的结构让动力传递路径更短,液压油直接进入马达配流盘驱动柱塞做功,扭矩直接传递给首级行星轮系,经过多级行星减速增扭后从输出法兰端输出,全程传动效率比分体式驱动方案高出8%到12%,同时内置的多片式制动组件能在系统失压时自动锁止输出轴,满足坡道驻车、负载悬停的安全要求,无需额外加装外置制动器。装置的外壳采用高强度球墨铸铁一体铸造成型,表面做了磷化防锈处理后喷涂耐磨聚氨酯面漆,能适应露天矿区、隧道施工等多粉尘、高湿度的恶劣作业环境,外壳上预留的多个油口分别对应主进回油、制动控制油、泄油回路,安装时可根据主机布管方向选择对应油口,减少管路弯折带来的压损。

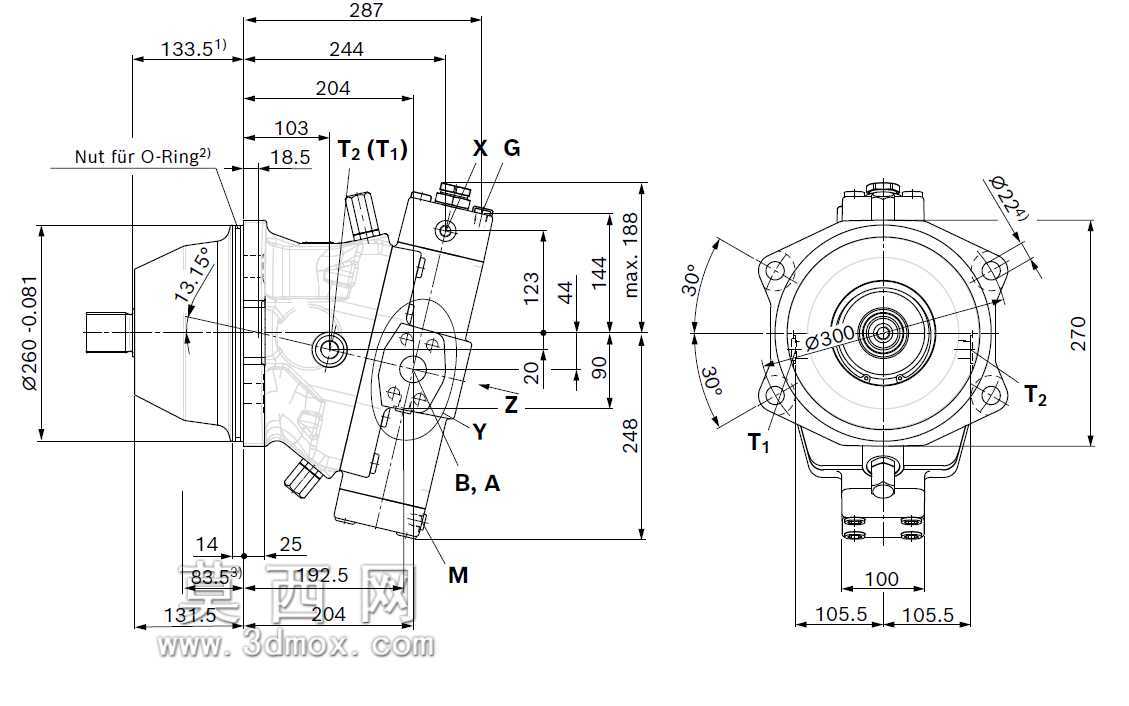

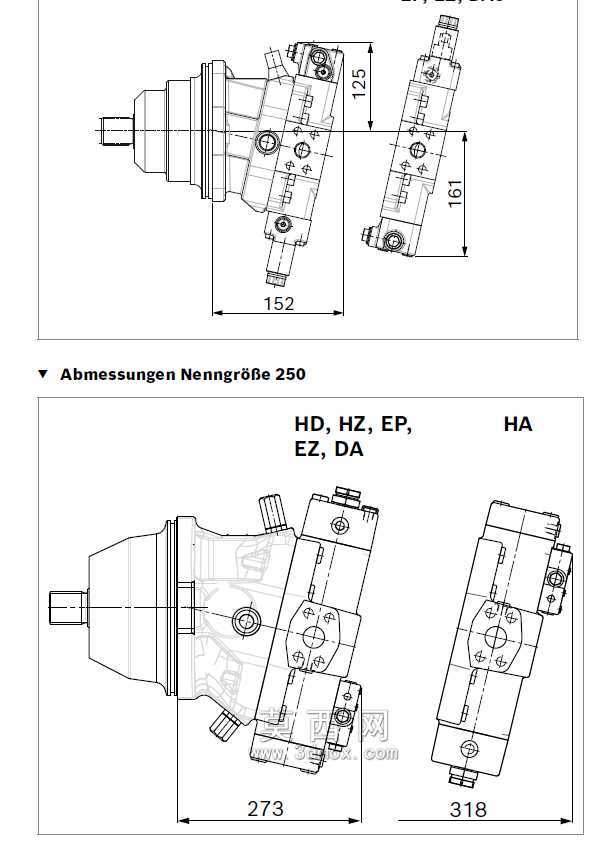

设计过程中对安装边界做了充分的适配考量,输出端法兰采用圆周均布的螺栓孔设计,孔位公差严格遵循重型驱动件的配合标准,能直接匹配主流履带设备的驱动轮连接尺寸,输入端的液压接口采用公制细牙螺纹,配合O型圈密封能承受35MPa以上的系统压力,不会在高压冲击下出现渗漏。装置的径向轮廓做了圆弧过渡处理,避免安装时与周边的车架结构、液压管路发生干涉,顶部预留的吊装螺孔能方便现场装配时的起吊作业,无需额外焊接吊耳破坏外壳结构强度。
在实际选型匹配时,需要重点关注装置的输出扭矩范围与主机负载的匹配度,130kN的额定输出力能覆盖20吨级履带设备的行走驱动需求,也可用于重型输送机的头部驱动、大型盾构机的辅助推进驱动场景。内部的行星轮系采用渗碳淬火处理的合金钢材质,齿面硬度达到HRC58-62,能承受持续的重载冲击,齿轮啮合间隙控制在0.1mm到0.2mm之间,既保证传动平稳性,又避免热胀冷缩导致的卡滞。配流盘采用静压平衡设计,能在高压工况下自动补偿磨损间隙,长期使用后容积效率不会出现明显衰减,减少后期维护的频次。

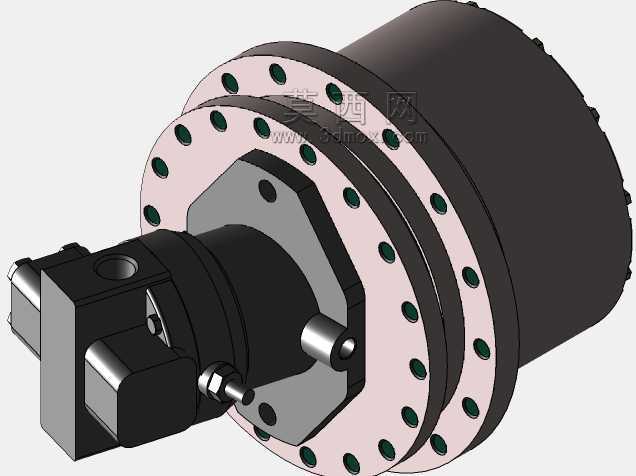

从安装维护角度来看,装置的泄油口必须单独接回油箱,保证壳体内部压力不超过0.3MPa,避免轴封被高压油冲损,首次运行500小时后需要更换一次齿轮油,后续每2000小时更换一次即可,日常巡检只需检查外壳有无渗漏、连接螺栓有无松动,无需拆解内部结构。这种集成式驱动装置相比传统的电机加减速箱方案,在同等输出扭矩下体积更小、重量更轻,且能通过液压系统实现无级调速,过载保护也更易实现,当负载超过额定值时液压系统会自动溢流,不会像机械传动那样出现断齿、断轴的恶性故障。在三维建模过程中,所有配合面的尺寸公差、安装孔位的位置度都严格按照实物测绘参数还原,密封槽的尺寸、倒角细节都做了完整呈现,能直接用于主机的虚拟装配校核,检查与周边部件的干涉情况,也可用于维修拆解时的备件测绘参考,帮助技术人员快速理解内部传动结构,制定合理的装配与维修工艺。
