带组合密封结构的液压活塞组件

　　在液压系统的执行元件设计中，活塞作为将液压能转换为机械能的核心承载部件，其密封性能、结构强度直接决定了液压缸的工作效率、使用寿命与运行稳定性，这类带组合密封结构的活塞，广泛应用于中高压工况的往复式液压缸中，覆盖工程机械举升机构、工业设备液压驱动单元、重型装备伺服液压系统等多个场景。从实际使用场景来看，这类活塞适配的液压缸多承担直线往复驱动任务，比如工程机械里的动臂伸缩油缸、液压制动系统的驱动油缸、工业压机的主缸活塞，在往复运动过程中既要承受液压油的轴向压力推动负载运动，还要阻隔液压缸两腔的压力油串腔，同时要耐受往复运动带来的摩擦磨损，以及液压油长期浸泡带来的材料溶胀问题。设计这类活塞的时候，首先要明确安装边界与配合尺寸，

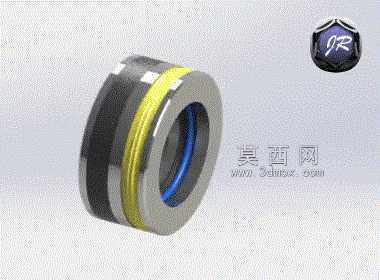

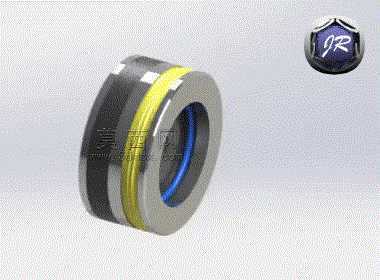

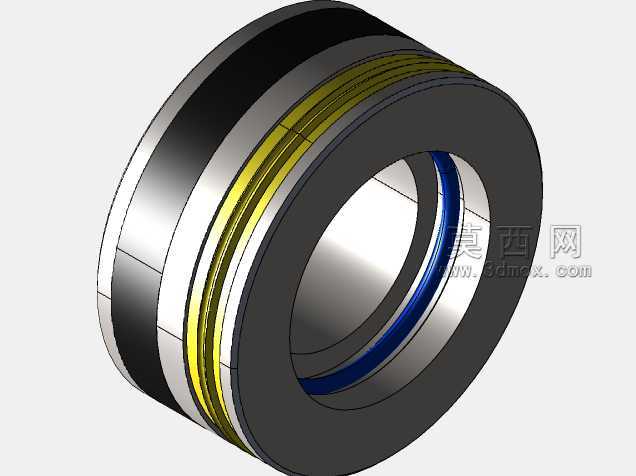

　　本次涉及的活塞适配活塞杆直径为57mm，对应缸筒内径为88.9mm，这一尺寸参数直接决定了活塞的径向厚度、密封槽的加工尺寸以及活塞与缸筒、活塞杆的配合公差。在密封系统的选型与布局上，采用了组合式密封结构来兼顾静密封与动密封的不同需求：静密封位置选用蓝色O形圈，布置在活塞与活塞杆的配合接触面之间，主要作用是阻断活塞内孔与活塞杆配合面的油液泄漏，这一位置属于静止配合面，O形圈的压缩量设计控制在15%-25%区间，既保证足够的密封比压，又不会因为压缩量过大导致装配时O形圈被切损，同时在活塞内孔的密封槽端部设计了15度的导入倒角，避免装配过程中刮伤O形圈表面。动密封部分则采用了两种不同材质的密封件组合，

　　黑色的Molygard密封属于主承压动密封，这类密封材料添加了二硫化钼改性成分，具备极低的摩擦系数与优异的耐磨性能，在往复运动过程中可以在密封接触面形成稳定的润滑转移膜，降低活塞运动过程中的爬行现象，同时可以承受最高35MPa的工作压力，适配中高压液压系统的使用需求；黄色的PSP密封属于辅助支撑与防尘兼用的密封元件，布置在活塞靠近缸筒内壁的外侧位置，一方面可以刮除缸筒内壁附着的杂质颗粒，避免硬质颗粒进入主密封面划伤密封件与缸筒内壁，另一方面可以为活塞提供径向支撑，抵消活塞往复运动过程中受到的侧向力，避免活塞与缸筒直接接触出现拉缸问题。在活塞本体的结构设计上，采用了分体式挡圈结构来固定各道密封件，

　　密封槽的宽度与深度严格匹配对应密封件的安装尺寸，槽口的粗糙度控制在Ra1.6以下，避免密封件在往复运动过程中被槽口的锐边磨损；活塞的两端面设计了均布的通油孔，保证液压油可以快速作用在活塞承压面上，减少活塞启动时的压力滞后，同时在活塞与活塞杆的连接位置设计了定位轴肩，保证活塞安装后与活塞杆的同轴度控制在0.02mm以内，避免活塞运动过程中出现偏磨。从实际选型适配的角度来看，这类组合密封活塞相比传统单一密封结构的活塞，使用寿命可以提升2-3倍，在频繁换向、带侧向负载的工况下优势尤为明显，设计过程中需要重点关注密封件的材料兼容性，确认密封材料与所用液压油的适配性，避免长期使用后出现密封件溶胀、硬化导致的密封失效，同时要控制活塞与缸筒之间的配合间隙，间隙过大容易导致密封件在高压下被挤入间隙造成剪切损坏，间隙过小则会增大活塞运动的摩擦阻力，提升系统的能耗。在三维建模过程中，需要准确还原各道密封槽的尺寸公差、倒角参数，以及密封件安装后的压缩状态，这样在后续做虚拟装配、运动仿真的时候，可以准确模拟活塞在缸筒内的运动状态，提前排查密封件干涉、装配间隙不合理等问题，减少后续实物加工试装的迭代次数。
