气动钳盘式制动装置结构设计

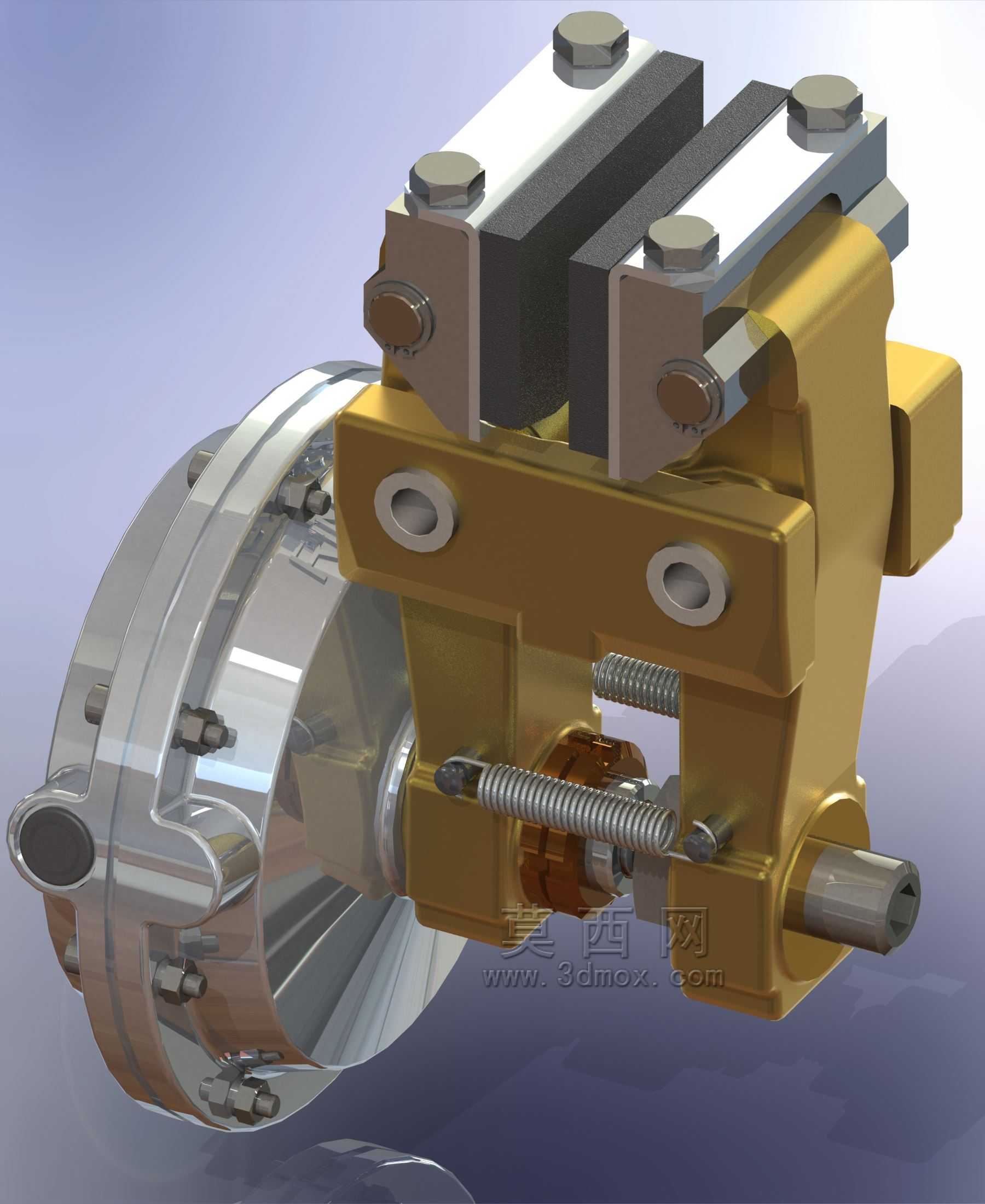

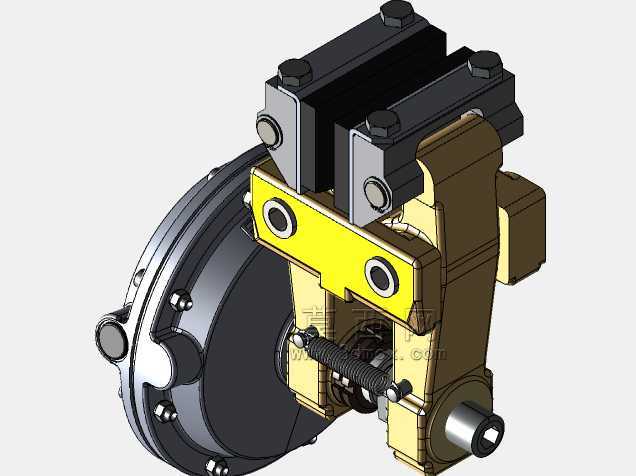

　　这款气动钳盘式制动装置，常配套在需要频繁启停、快速制动的工业传动场景中，比如包装生产线的输送辊道驱动端、轻工设备的主轴传动侧、中小型机床的进给轴限位位置，还有部分自动化物流线的从动轮制动点位，依靠气压驱动实现摩擦副的贴合与分离，完成对转动部件的转速控制与位置锁止。从结构设计逻辑来看，装置采用常闭或者常开的驱动逻辑可根据实际工况调整，图中这款的气动执行单元布置在钳体一侧，膜片式气缸的输出力通过内部的顶杆结构传递到两侧的摩擦块上，当压缩空气通入气缸腔室时，膜片推动顶杆克服内部复位弹簧的预紧力，带动两侧摩擦块向中间的制动盘靠拢，通过摩擦面的正压力产生制动力矩；当气压泄放时，复位弹簧带动顶杆回位，摩擦块与制动盘脱离，解除制动状态，

　　整个动作响应速度快，适合短周期频繁动作的工况。钳体部分采用高强度铸钢材质加工，整体为对称式夹钳结构，两个摩擦块安装槽分别布置在钳体的两个悬臂端，安装槽内预留了摩擦块磨损后的补偿间隙调整空间，通过调整螺栓可以改变摩擦块与制动盘之间的初始间隙，避免摩擦块磨损后制动力矩衰减，同时也能防止间隙过小导致的拖磨问题。摩擦块采用耐磨复合材料制作，摩擦面平整，与制动盘的接触面积占比不低于80%，保证制动过程中力矩输出平稳，不会出现局部偏磨导致的制动抖动。气缸部分采用铝合金壳体加工，表面做硬质阳极氧化处理，提升耐磨与抗腐蚀性能，气缸的进出气接口采用标准管螺纹，方便现场气路连接，气缸内部的复位弹簧经过预压处理，保证失气状态下的制动可靠性，

　　满足部分工况的安全制动要求。安装接口方面，钳体底部设置了两个带沉孔的安装孔，孔位间距符合常规工业制动装置的安装尺寸规范，安装面经过铣削加工，平面度控制在0.05mm以内，保证安装后钳体与制动盘的垂直度，避免摩擦块偏载。从安装边界来看，这款制动器适配的制动盘厚度在12mm到20mm之间，制动盘直径范围覆盖200mm到400mm，钳体整体的宽度方向尺寸不超过180mm，轴向安装空间预留量只需要比钳体厚度多30mm的操作间隙即可，适合安装空间紧凑的设备场景。在实际选型匹配时，需要根据被制动轴的额定转速、转动惯量、所需制动力矩来匹配对应的气缸缸径，缸径越大输出的正压力越大，能提供的制动力矩也就越高，同时还要结合现场的气源压力，常规工况下0.

　　5MPa到0.7MPa的气源压力即可满足大部分使用需求。结构设计上还考虑了维护便捷性，摩擦块采用插拔式安装结构，不需要完全拆解钳体就可以完成摩擦块的更换，日常巡检时只需要观察摩擦块的磨损刻度线，就能判断是否需要更换配件，降低设备维护的停机时间。钳体上的调整螺栓带有锁紧螺母，调整完间隙后可以锁止固定，避免设备运行过程中螺栓松动导致间隙变化。气缸与钳体的连接采用法兰式螺栓固定，密封件采用耐油耐磨的橡胶材质，长期往复动作下不会出现漏气问题，保证驱动压力的稳定输出。在实际应用中，这类气动制动器相比液压制动器，不需要配套复杂的液压站，气路布置简单，维护成本更低，动作响应更快，没有液压油泄漏污染的风险，适合对洁净度有一定要求的生产场景，比如食品包装、医药生产设备的传动制动环节。同时气动驱动的制动力矩可以通过气源压力进行线性调整，方便根据不同的制动需求调整输出力矩，避免制动冲击过大对传动部件造成损伤。整个装置的结构没有冗余设计，所有零部件都围绕制动功能做集成化布置，整体重量轻，安装搬运方便，不会给设备的安装基座带来过大的负载。
