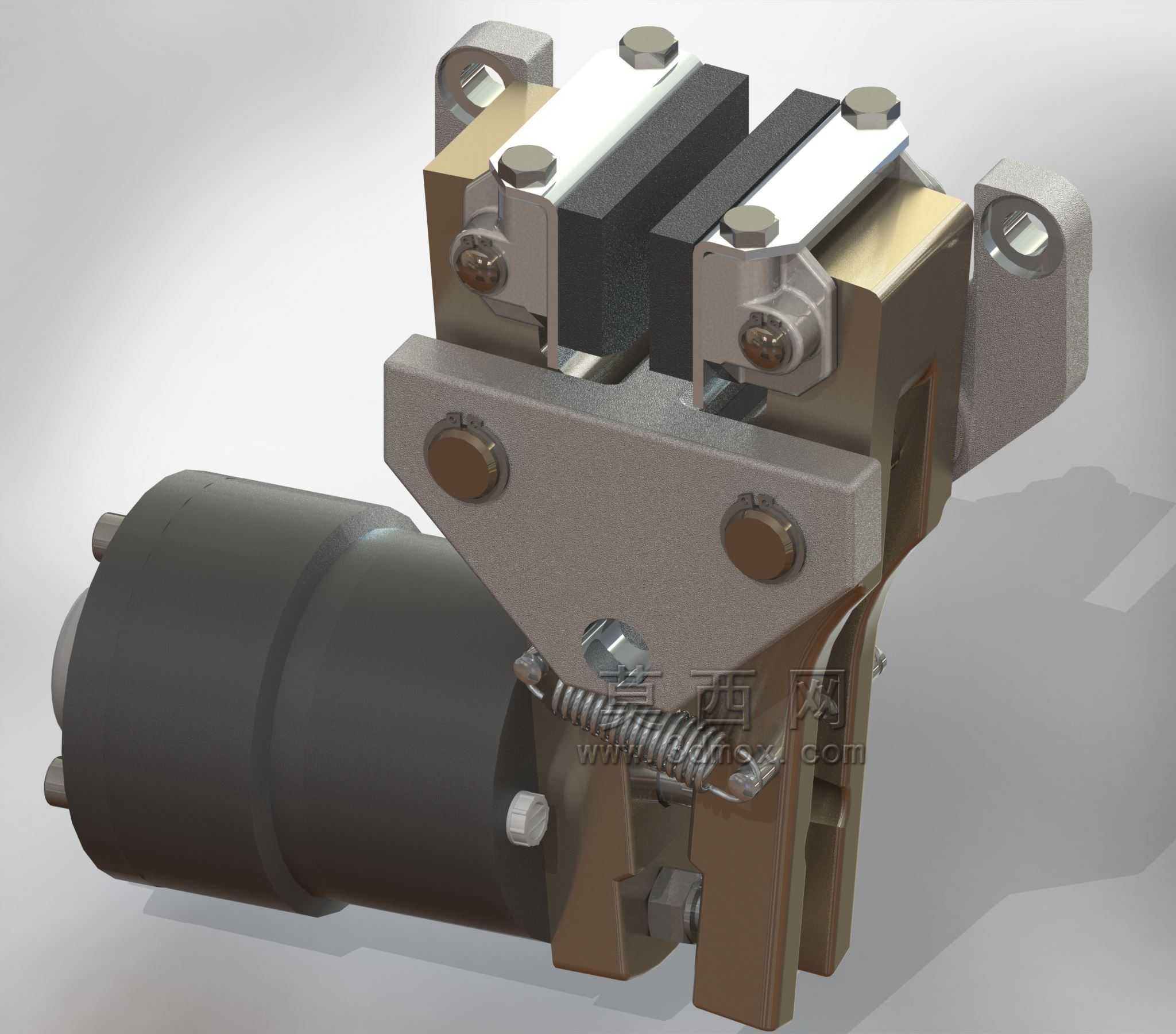

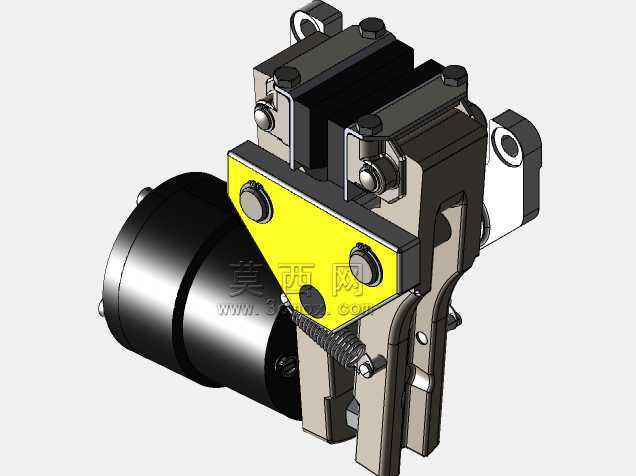

工业常闭型气动钳盘式制动装置结构

　　这款气动钳式制动结构，主要适配工业场景中需要快速响应、频繁启停的回转类负载制动需求，常见应用覆盖自动化生产线的输送线驱动辊制动、中小型机床主轴的驻车与紧急制动、起重设备行走轮的防风驻停、包装设备送料辊的位置保持等场景，区别于液压制动需要配套液压站、油路维护成本高的特点，气动驱动的形式直接对接工厂常规0.4-0.8MPa压缩空气气源即可工作，无需额外配置复杂的动力源单元，在轻工制造、仓储物流、通用机床配套领域的适配性更强。从功能实现逻辑来看，该结构采用常闭设计逻辑，即未通入压缩空气时，内置的复位弹簧会持续输出轴向推力，推动两侧的摩擦块向中间的制动盘施压，通过摩擦副的正压力产生制动力矩，实现负载的锁止；当通入额定压力的压缩空气时，

　　气缸活塞克服弹簧预紧力回缩，带动摩擦块脱离制动盘表面，制动解除，这种设计的核心优势是断气状态下自动锁止，能避免气源中断时负载溜动引发的安全风险，符合工业设备的安全设计规范。结构设计上，整体采用分体式钳体布局，两侧的摩擦块安装座通过销轴与主钳体铰接，可自适应制动盘的少量端面跳动，避免摩擦块偏磨导致制动力矩衰减；摩擦块采用快拆式压板固定，松开顶部的紧固螺栓即可直接抽出摩擦块完成更换，无需拆解整个钳体结构，日常维护效率更高；气缸部分与钳体采用螺栓刚性连接，活塞输出端直接作用于活动侧制动臂，传动路径短，制动响应延迟可控制在0.2s以内，适配需要快速制动的工况。安装边界方面，该制动装置的钳口开口尺寸适配10-15mm厚度的制动盘，

　　安装时需保证制动盘处于两侧摩擦块的中心位置，钳体的两个安装耳孔中心距为固定值，可通过配套的安装支架固定在设备机架上，安装面需与制动盘端面平行，平行度公差建议控制在0.1mm以内，避免摩擦块单侧接触导致制动力不足；气缸的进气口采用标准气动管螺纹，可直接对接常规气动快插接头，气路建议配套二位三通电磁阀控制，同时可在气路中增设节流阀调整进气速度，控制制动接合的平缓度，减少制动冲击对设备传动部件的损伤。从结构细节来看，复位弹簧采用圆柱螺旋压缩弹簧，预紧力可通过钳体侧面的调整螺栓进行微调，可根据实际需要的制动力矩大小调整弹簧压缩量，适配不同负载重量的制动需求；摩擦块采用粉末冶金摩擦材料，摩擦系数稳定，耐温性能好，

　　在频繁制动产生的温升工况下仍能保持稳定的制动力矩，磨损率低，使用寿命更长；所有铰接销轴部位都设计有防尘密封圈，可阻挡车间内的粉尘、切削液进入铰接间隙，避免销轴卡滞导致制动动作失灵，适配多粉尘、有少量切削液飞溅的车间工况。在实际选型配套时，需要注意该制动装置的额定制动力矩与气源压力直接相关，气源压力越高，活塞克服弹簧力后的复位行程越稳定，但最高工作压力不可超过1.0MPa，避免气缸密封件损坏；同时需要根据被制动负载的转动惯量、最高线速度核算需要的总制动力矩，单台制动力矩不足时可多台对称布置在制动盘圆周方向，保证制动盘受力均匀，避免制动盘变形。
