工业常开式液压制动执行机构结构

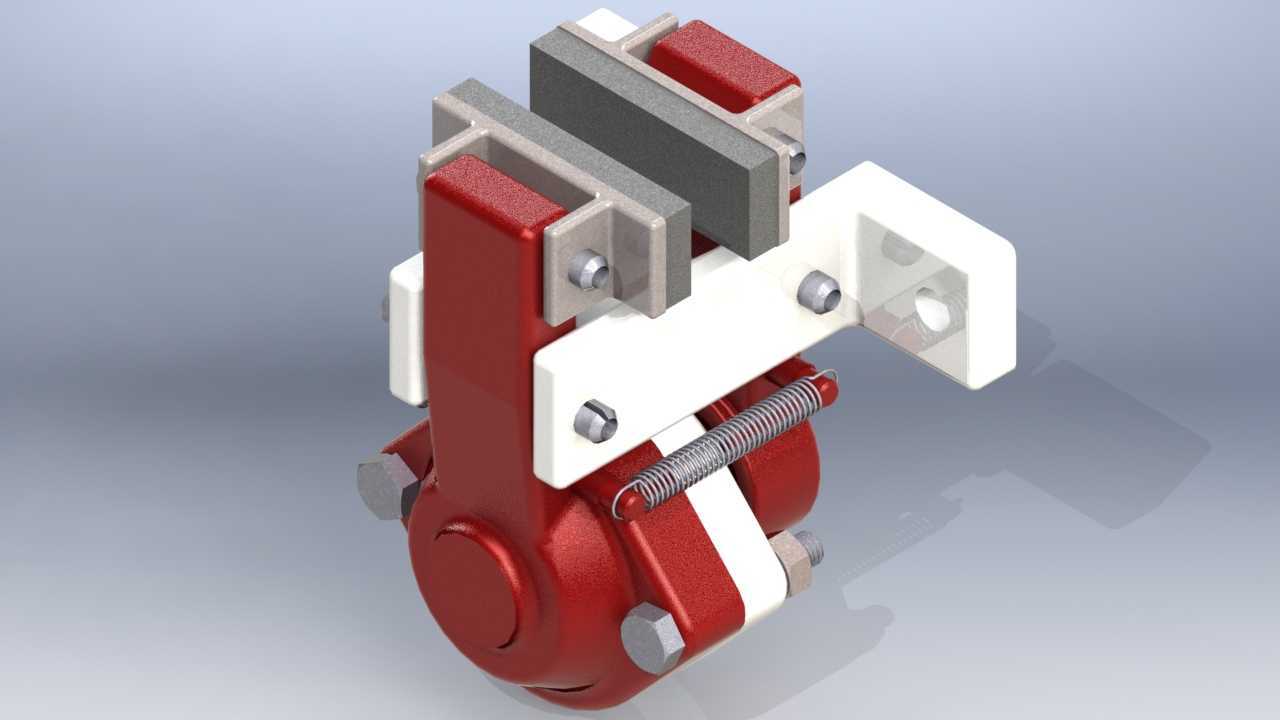

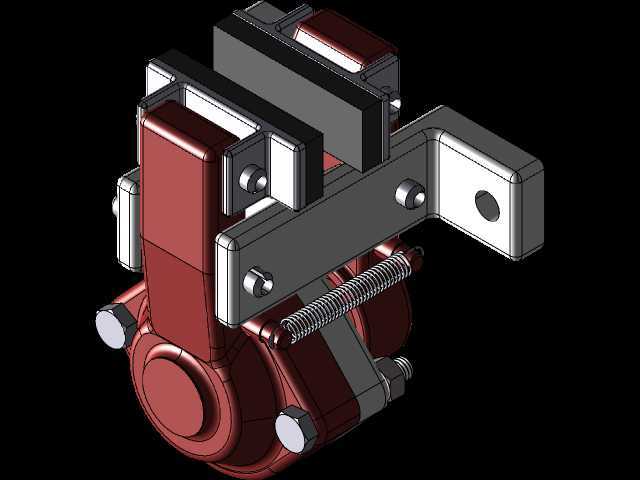

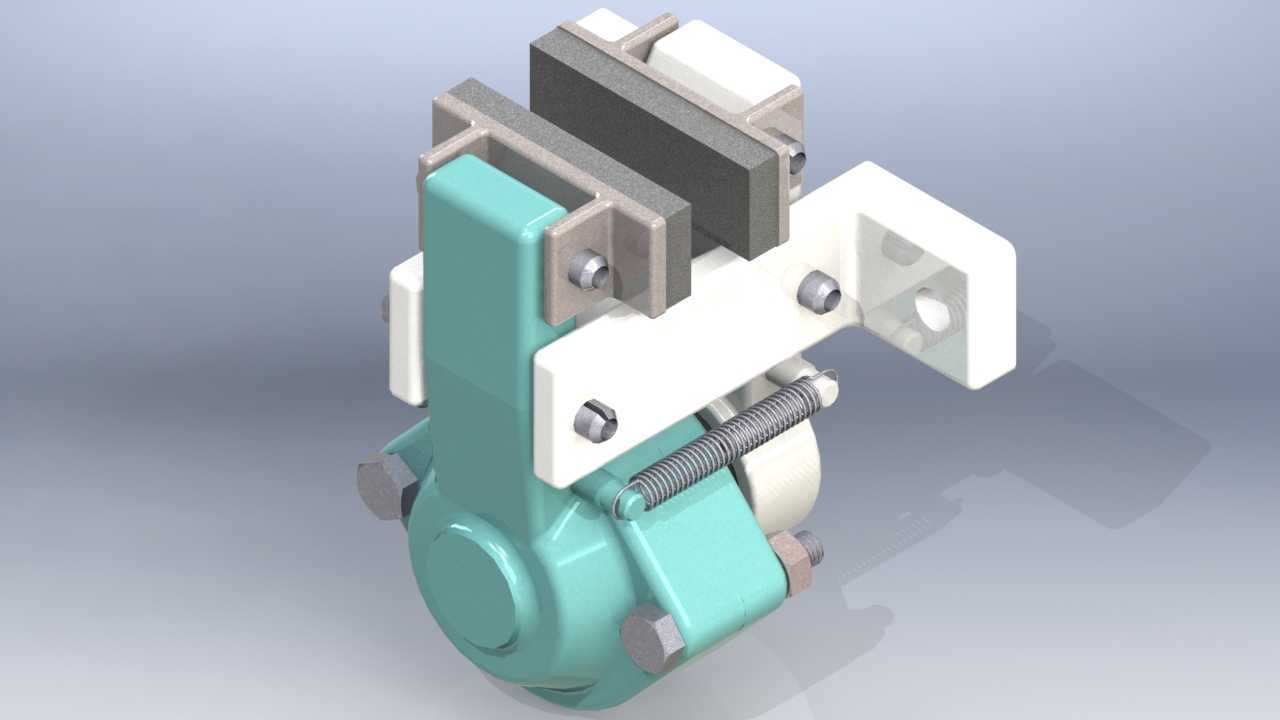

　　这款液压制动执行机构主要面向工业传动系统的旋转轴制动需求，常见于起重设备卷扬机构、输送线驱动辊组、小型工程机械行走轮系的驻车与工作制动场景，区别于常闭式安全制动器，该结构默认依靠复位弹簧保持摩擦副分离状态，仅在液压油通入压力腔时输出制动力矩，适配需要频繁启停、制动触发逻辑与液压系统动作联动的工况，避免了常闭制动器长期弹簧加载带来的摩擦片预磨损问题，在冶金辊道、港口小型输送设备、工程车辆辅助制动回路中应用广泛。从结构功能来看，该制动器采用对称双摩擦片布局，单作用液压缸作为动力输出单元，液压缸缸体与单侧摩擦片安装座集成铸造，减少了分体连接带来的刚度损失，活塞伸出时推动活动侧摩擦片压向制动盘，反作用力带动固定侧安装座同步夹紧，

　　两侧摩擦片的磨损间隙可通过安装座上的调节螺栓进行补偿，无需拆解整体结构即可完成摩擦片间隙校准，适配长期运行后的维护需求。复位弹簧布置在两侧安装座的连接导杆上，弹簧刚度经过匹配计算，既可以保证液压卸压后摩擦片完全脱离制动盘，避免带磨运行的额外功率损耗，又不会因弹簧力过大导致液压建压行程过长、响应速度下降。设计过程中优先考虑了安装适配性，整体安装基座采用L型折弯式结构，预留了两个通孔式安装位，可直接通过螺栓固定在设备机架的预制安装面上，安装面的平面度公差要求控制在0.1mm以内，避免安装应力导致制动钳体变形、摩擦片贴合不均的问题。摩擦片采用粉末冶金材质，背板与摩擦材料通过高温烧结连接，相比粘接结构可承受更高的制动温度，

　　在频繁制动的工况下不会出现摩擦材料脱落的问题，摩擦片的磨损极限位置预留了视觉检查缺口，运维人员可直接通过缺口观察剩余摩擦材料厚度，无需拆解测量。液压油口布置在缸体的侧下方位置，采用标准公制内螺纹连接，可适配常规液压软管的安装角度，避免管路与周边运动部件产生干涉，缸体内部的密封件采用轴用与孔用组合密封圈，耐压等级覆盖16MPa常规工业液压系统压力，可兼容矿物型液压油的工作介质。结构的整体外形轮廓在设计时做了边角倒角处理，避免安装过程中尖锐边角划伤操作人员，同时所有外露的连接螺栓均采用内六角圆柱头型式，外露高度不超过螺栓头部厚度，减少外部积尘、挂碰的风险。连接两侧安装座的导杆采用调质处理的中碳钢材质，表面做镀硬铬处理，

　　降低活动侧安装座滑动时的摩擦阻力，同时提升防锈能力，适配多粉尘、轻度潮湿的工业车间环境。导杆与安装座的配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又避免间隙过大导致摩擦片偏磨、制动力矩输出不稳定的问题。在制动响应特性上，该结构的活塞行程设计为3mm，其中1mm为摩擦片初始间隙，2mm为摩擦片磨损补偿行程，在系统额定压力下，从液压阀得电到摩擦片完全夹紧的响应时间可控制在0.2s以内，满足大多数工业设备的制动响应要求，不会出现制动滞后导致的溜车、定位偏差问题。制动力矩的输出可通过调整液压系统供油压力进行线性调节，适配不同负载工况下的制动力需求，无需更换机械结构即可完成制动力矩的匹配，降低了选型适配的复杂度。
