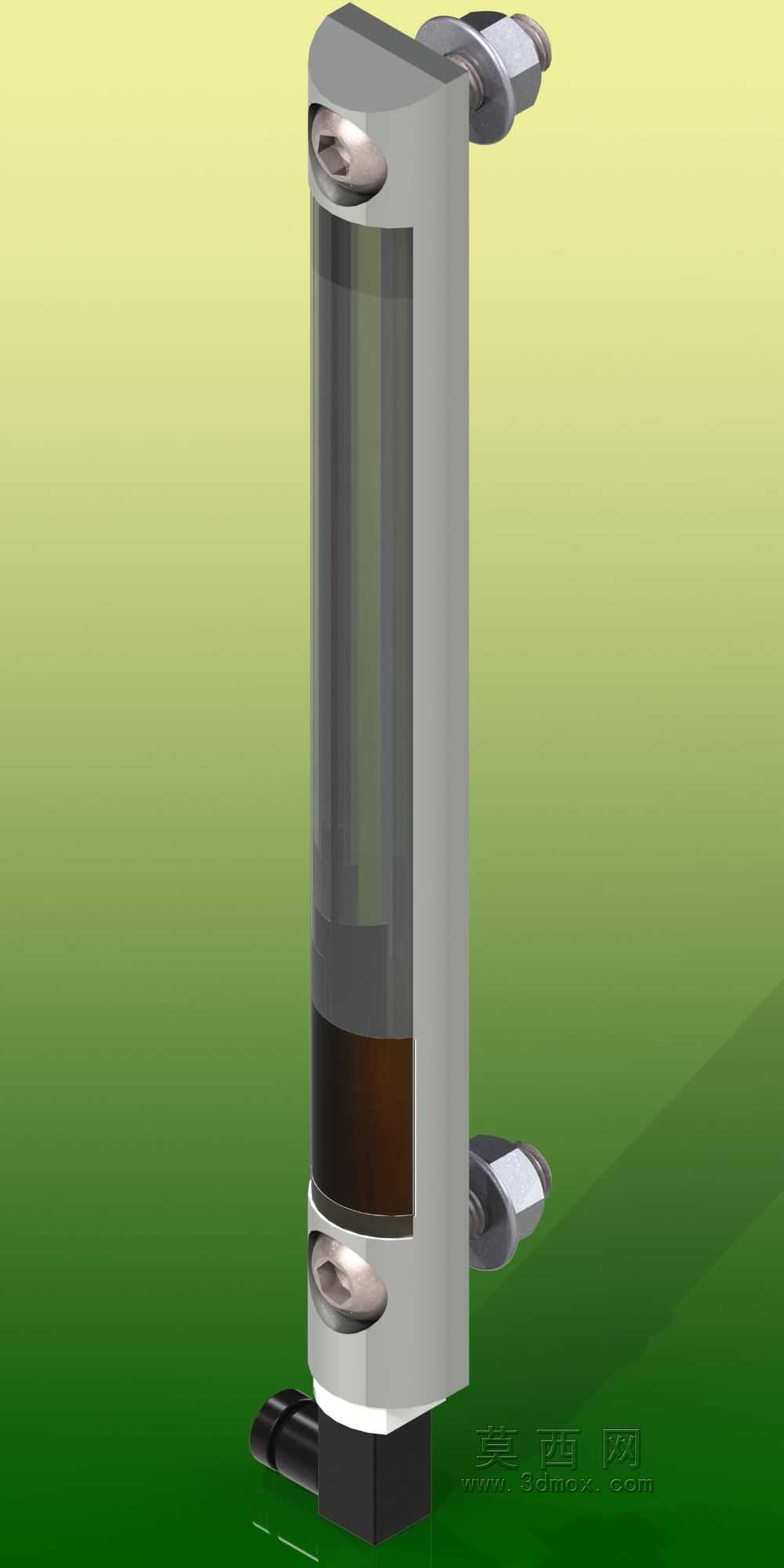

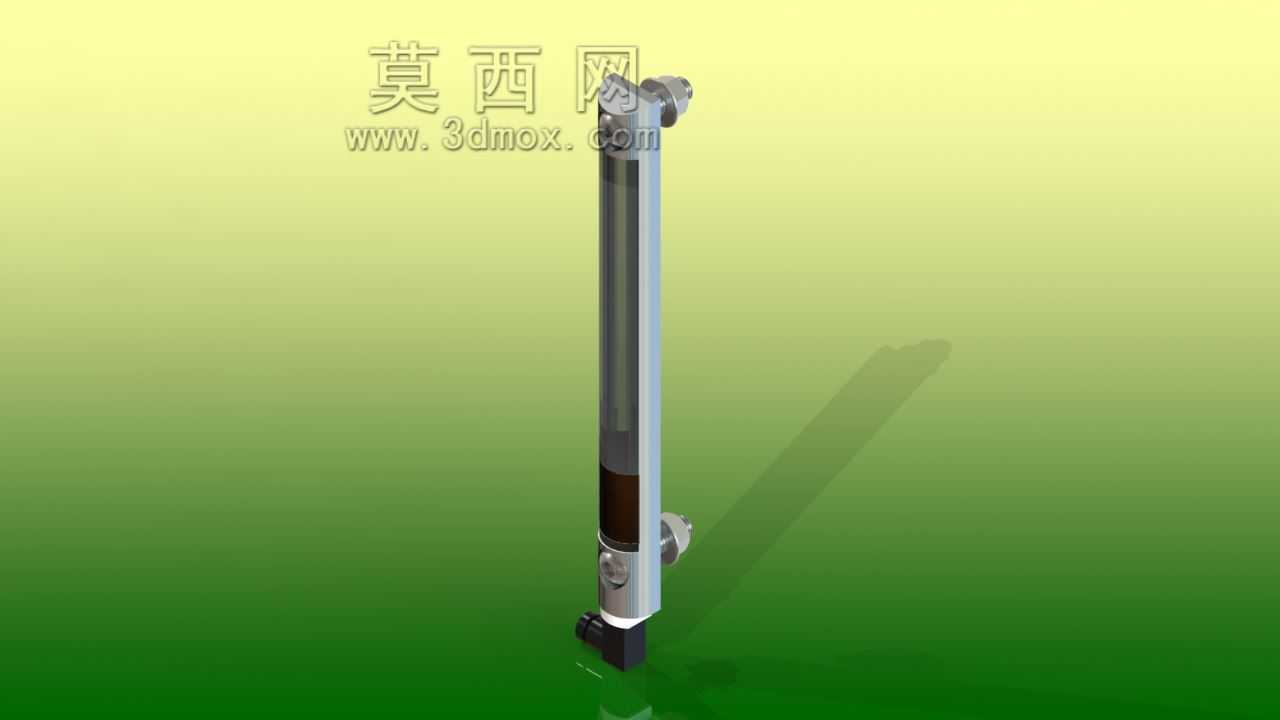

立式长杆结构机油液位检测指示装置

　　在液压润滑系统、内燃机组、工业减速箱等需要持续监测储油腔体液位的场景中，这类长杆式油位指示装置是保障设备稳定运行的基础配套部件，不同于传统玻璃管式液位计易受磕碰破损、观察视角受限的问题，该结构将液位感应与压力反馈功能集成在单根杆体内部，可直接安装在储油腔体的侧壁或顶部预留接口上，无需额外拓展安装支架，适配多数密闭储油空间的液位监测需求。从实际使用场景来看，这类指示装置常应用在中小型内燃机油底壳、闭式齿轮箱润滑腔、液压站储油槽等位置，运维人员无需打开腔体注油口，即可通过杆体配套的显示结构快速判断当前腔内机油存量，同时集成的压力测量模块可同步反馈腔体内的静压变化，辅助判断油路是否存在堵塞、呼吸阀失效等异常工况，避免因缺油、

　　腔压异常导致的设备磨损、密封件渗漏等故障。从结构设计思路上看，整体采用同轴长杆布局，主体杆身采用金属基材做防腐镀层处理，外露部分做了抗油污的光滑表面处理，避免长期使用后油污附着遮挡观察区域；上下两端的连接接头采用标准管螺纹设计，可直接对接常用的油路安装接口，无需额外加工转换接头，杆体内部的感应组件与杆壁之间做了密封灌封处理，可耐受一定的腔体内压，避免机油渗入杆体内部导致指示失效。安装边界方面，杆体的有效插入深度可根据储油腔体的深度做适配调整，安装时需保证杆体垂直于腔体安装面，下端感应端需距离腔体底部预留一定的沉渣间隙，避免沉积的金属磨屑、油泥包裹感应端导致液位检测失准，上端的接头处需配套密封垫圈，保证安装后腔体的密闭性，

　　避免运行过程中出现机油渗漏、泄压等问题。功能特性上，该装置同时具备液位直观指示与静压检测的双重作用，相较于单一功能的液位计，可减少腔体上的开孔数量，降低密封失效的风险，杆体的透明观察段采用耐油耐压的透明工程材质，长期接触机油不会出现雾化、开裂问题，可在-20℃到80℃的常规工业油温环境下稳定工作，适配多数工业润滑、液压系统的工作温度区间。在设备选型匹配时，需要根据储油腔体的实际深度确认杆体的有效长度，根据腔体的工作压力确认装置的耐压等级，同时根据安装位置的操作空间确认接头的朝向，避免安装后观察、维护操作被周边管线、结构件遮挡；建模过程中对杆体的同轴度、接头螺纹的配合公差做了精准还原，密封槽的尺寸、

　　观察段的壁厚都按照实际工业产品的加工公差做了参数设定，可直接用于设备油路系统的装配干涉检查、运维模拟演示等场景，也可作为同类液位检测部件设计的参考结构，帮助设计人员快速完成安装位置的布局校核，减少前期方案设计阶段的重复建模工作量。
