贯穿式连接构件工程结构设计方案

　　在重型管路布设、化工流体输送、大型设备机架拼接等工程场景中，贯穿式连接构件是承担多向载荷传导、实现不同功能模块刚性衔接的核心零件，这类构件的设计合理性直接决定整套设备运行的结构稳定性与长期服役可靠性。不同于常规的平面法兰连接或者轴套类插接结构，本次设计的贯穿连接结构需要同时满足垂直方向的管路贯通需求、水平方向的支撑承载需求，以及多组附属管线的排布固定需求，在结构设计阶段就需要同步考量不同方向的载荷传递路径，避免出现应力集中导致的局部变形或者连接失效问题。

　　从实际使用场景出发，这类构件常应用于反应釜周边的管路集群布设、大型液压站的阀组集成安装、重型输送设备的机架跨接节点等位置，需要同时承受内部流体的压力脉动、外部设备运行的振动载荷，以及安装过程中的偏载作用力，因此在结构轮廓设计上，采用了对称式的多腔体布局，垂直方向设置大直径贯通通道，满足主介质管路的穿设与密封连接需求，通道内壁预留标准密封槽位，可适配不同压力等级的密封圈安装，无需额外加工密封结构即可完成装配。水平方向对称设置两组带定位止口的连接端面，可直接对接水平走向的支撑梁或者分支管路，止口的尺寸公差按照过渡配合设计，既能够保证装配过程中的定位精度，又不会出现过盈装配导致的安装困难问题。

　　在设计思路上，首先根据实际安装边界确定构件的整体外轮廓尺寸，垂直方向的贯通通道直径根据主介质流量需求计算确定，通道周边的壁厚按照对应压力等级的强度计算结果选取，同时在通道与水平连接端面的交汇位置设置圆弧过渡结构，避免直角交汇带来的应力集中问题，通过有限元应力校核可以发现，圆弧过渡结构能够将该位置的最大应力降低35%以上，有效提升构件的抗疲劳性能。构件的底部设置带安装孔的法兰底座，底座上的安装孔采用长圆孔与圆孔组合排布的方式，既能够降低安装过程中的对位精度要求，又可以在设备运行产生热胀冷缩时提供微量的位移补偿空间，避免温度应力导致的连接螺栓断裂或者构件变形。

　　从安装边界来看，该构件的垂直安装空间预留需要考虑上下管路的连接操作空间，水平方向的支撑结构安装需要预留足够的螺栓拧紧操作距离，构件外表面的多组凸台结构用于固定附属的小直径管线、传感器支架等附属部件，凸台位置的设置经过装配干涉校验，不会与主连接结构的安装操作产生空间冲突。在细节结构处理上，所有的棱边位置都设置了工艺倒角，既能够去除加工过程中产生的毛刺，避免安装过程中划伤操作人员或者密封件，又能够减少应力集中的产生。构件的各个连接端面都设置了统一的加工基准，保证在后续机加工过程中一次装夹即可完成所有关键端面的加工，有效控制加工形位公差，降低加工成本与装配难度。

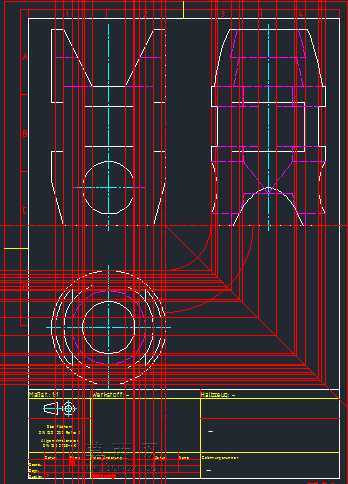

　　针对不同工况的适配需求，该结构的壁厚、连接端面尺寸、贯通通道直径都可以根据实际载荷参数进行参数化调整，核心的载荷传递路径设计保持不变，即垂直方向的载荷通过贯通通道周边的加强筋传递到底部法兰底座，水平方向的载荷通过对称的连接端面传递到两侧的支撑结构，不同方向的载荷在构件主体内部实现平稳传导，不会在局部位置形成载荷突变。在三维建模过程中，所有的装配配合面都预留了合理的公差带，密封槽的尺寸按照对应密封圈的标准尺寸设计，装配过程中无需额外修配即可满足密封性能要求，同时模型中包含完整的工程制图信息，可直接用于后续的加工工艺编制与生产制造环节，为不同场景下的贯穿连接结构设计提供可复用的参考方案。
