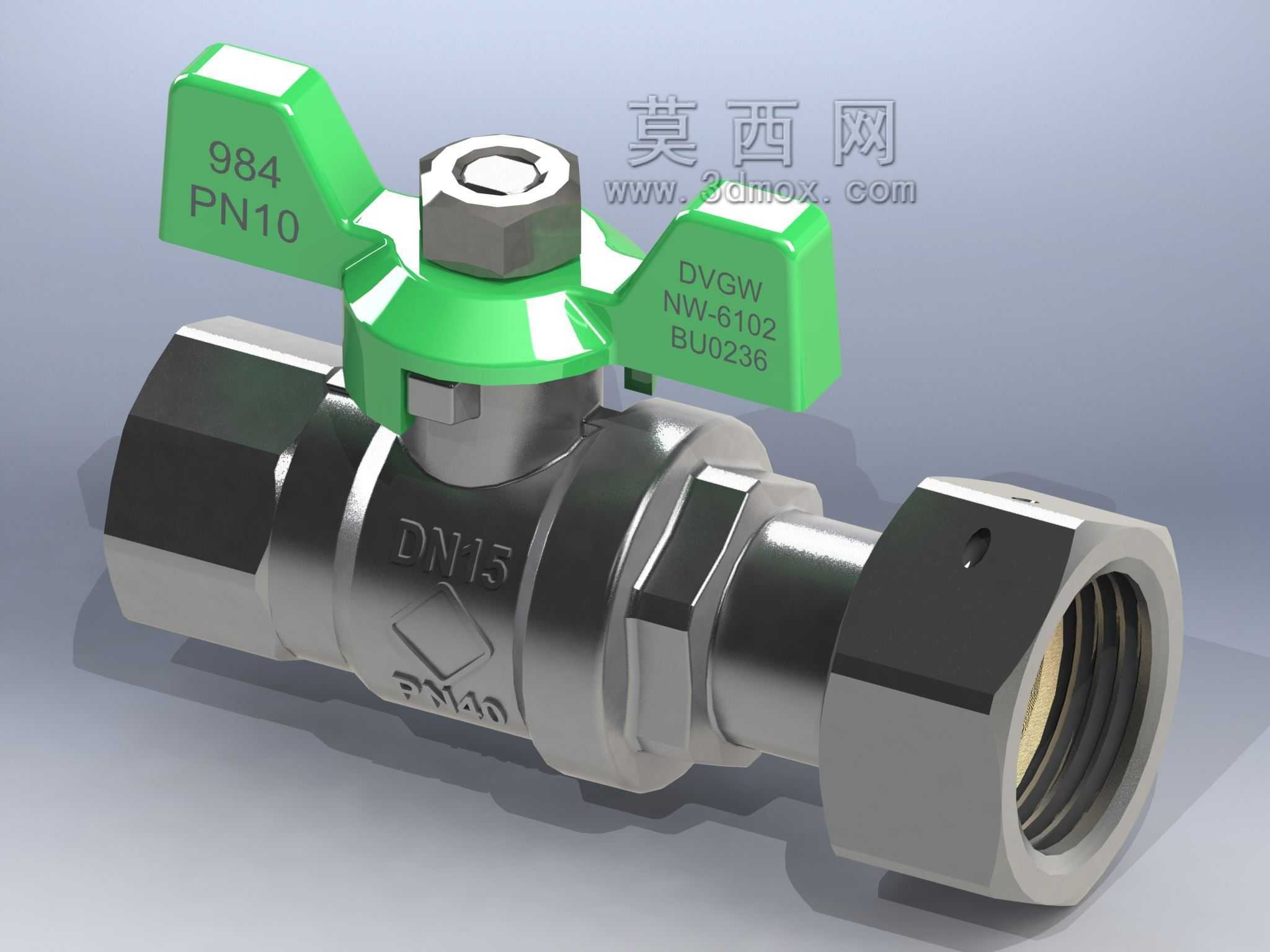

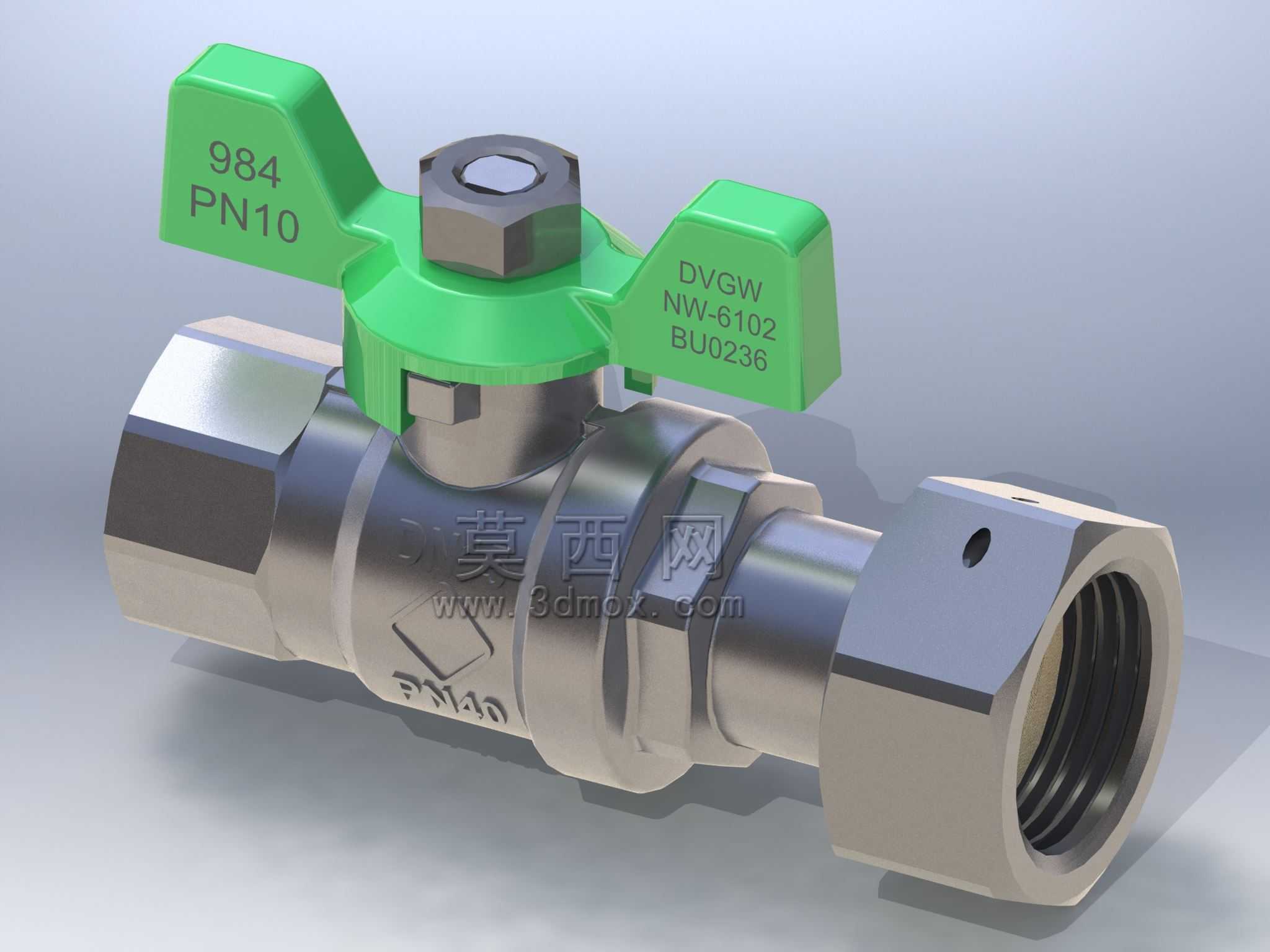

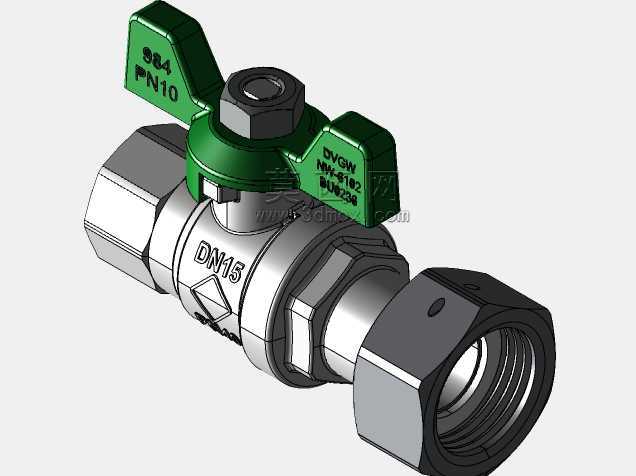

内螺纹连接镀铬手柄式工业球阀结构

　　这款手动球阀的结构设计完全围绕民用给排水、小型暖通管路、低压燃气支路的实际使用需求展开，公称压力适配PN10等级的常规低压管路工况，可覆盖绝大多数建筑分户供水、采暖支路、小型设备冷却水回路的通断控制需求。阀体采用镀铬处理，一方面是为了提升阀体外表面的抗锈蚀能力，在潮湿的管井、厨卫安装环境下能长期保持外观完整，避免锈渍污染安装周边环境，另一方面镀铬层的表面光洁度更高，日常运维擦拭时不易积留水垢与污渍，适合明装管路的使用场景。从结构设计逻辑来看，这款阀采用一体式锻造阀体搭配内螺纹连接端，两端的内螺纹接口直接适配同通径的低压流体输送用焊接钢管、PPR转金属接头，安装时不需要额外搭配法兰片或者焊接工序，

　　只需要在螺纹处缠绕密封生料带后用管钳拧紧即可完成固定，安装操作门槛低，普通水电运维人员即可完成作业，大幅降低现场安装的工时成本。手柄部分采用带标识的绿色工程塑料材质，手柄上直接模压出压力等级、认证标识与产品编号，一方面是通过醒目的绿色区分阀件的通断状态，手柄与管路平行时为全开状态，垂直时为全关状态，现场巡检人员不需要凑近查看就能快速判断阀位，避免误操作；另一方面工程塑料手柄的导热系数远低于金属阀体，在输送低温冷水或者高温采暖水时，手柄表面不会出现凝露或者过烫的问题，操作人员徒手就能完成开关动作，不需要额外佩戴防护手套。球体部分采用硬密封配合阀杆防飞出结构，阀杆从阀体内部装入，即使在管路带压的状态下，阀杆也不会因为内部压力冲击被顶出，

　　避免出现介质泄漏的安全隐患；球体的密封面经过精磨处理，全开状态下流道与管路通径完全对齐，流阻系数极低，不会对管路内的介质输送造成额外的压损，在供水回路中使用时不会明显降低末端出水压力，在采暖回路中也不会阻碍热水循环效率。安装边界方面，这款阀的结构非常紧凑，手柄的旋转半径控制在极小范围内，在狭窄的管井、橱柜内部安装时，不需要预留过大的操作空间，手柄旋转90度即可完成全行程开关，不会和周边的管路、墙体发生干涉；两端的六角结构专门为管钳夹持设计，安装时可以直接用工具卡住六角部位施加扭矩，不会因为夹持力过大损坏镀铬表层，也能避免安装时阀体跟转导致的密封失效问题。从实际使用的可靠性角度出发，这款阀的密封件采用耐老化的橡胶材质，适配常温水、

　　采暖热水、低压燃气等常规介质，长期使用不会出现密封件硬化收缩导致的内漏问题，阀杆部位的多重密封圈结构，能避免阀杆转动位置出现外漏，不需要频繁更换密封填料，日常运维只需要定期开关动作一次避免球体结垢卡涩即可，维护成本极低。在三维建模过程中，这款模型完整还原了阀体的倒角、螺纹段长度、手柄的标识细节、锁紧螺母的六角尺寸，结构设计人员在做管路排布时，可以直接调取该模型导入装配体，准确核对阀件的安装长度、操作空间需求，避免现场安装时出现阀件与其他构件碰撞、预留空间不足无法操作的问题；对于设备选型人员来说，模型的接口尺寸、通径参数完全匹配实际量产产品的尺寸，不需要反复核对样本就能完成管路系统的阀件选型搭配，大幅提升管路设计的效率与准确率。
