便携运动生态水瓶拆分结构三维设计

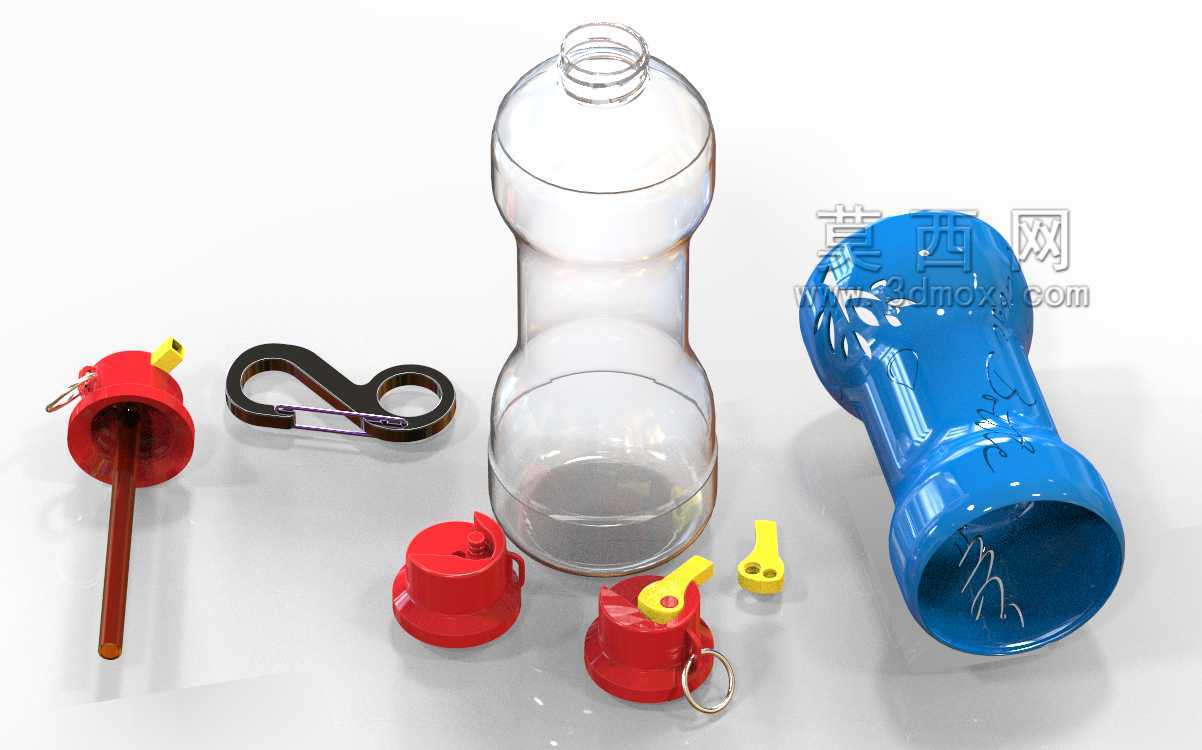

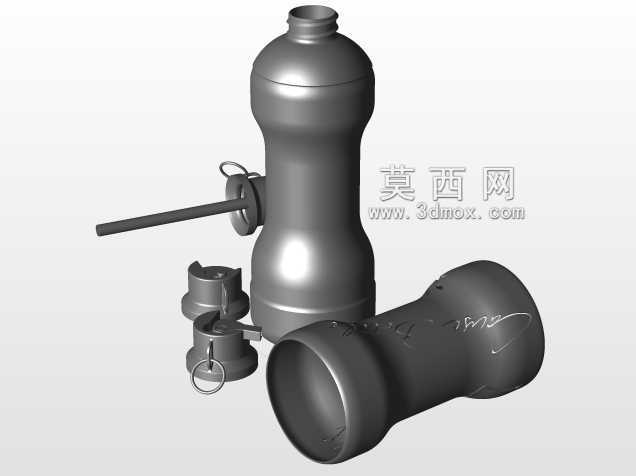

　　这款便携饮水容器的结构设计，首先围绕户外出行、日常运动场景的实际使用需求展开，针对用户单手握持开启、随身携带防漏、配件易更换的核心痛点做了结构优化。从拆分的零部件来看，整体采用模块化拆分思路，瓶身主体作为核心储水腔体，做了中部收腰的曲面造型，既匹配人手握持的掌部弧度，提升长时间持握的贴合度，也能在同等储水容量下降低瓶身整体的视觉厚重感，收腰位置的截面直径控制在68mm左右，适配绝大多数成年人的单手握持尺寸，瓶身底部做了3mm高度的加厚凸边，放置在平面时能减少瓶底与接触面的摩擦，避免日常放置造成的底部磨花，同时提升放置状态的稳定性，即使在倾斜15度的粗糙平面上也不会出现侧翻。

　　瓶盖部分做了多组件拆分设计，包含外旋锁紧盖、内置密封硅胶圈、快开翻盖、挂扣连接座几个独立部件，其中外旋盖与瓶口采用标准梯形螺纹配合，螺纹牙距2.5mm，旋合圈数为3圈，既能保证旋合后的密封性能，也能让用户在3秒内完成瓶盖的旋紧或拆卸操作，不需要反复多圈旋转。快开翻盖的转轴位置做了隐藏式扭簧结构，按压翻盖侧面的紫色锁扣即可自动弹开翻盖，锁扣的按压力度控制在15N左右，既不会因为日常携带的晃动意外弹开，也能让用户单指轻松按压解锁。挂扣结构采用独立的工程塑料挂环搭配金属快挂扣，挂环与瓶盖侧面的连接座做了可360度旋转的轴配合，用户将水瓶挂在背包侧袋、腰带挂点上时，水瓶可以随身体动作自由转动，不会因为固定角度造成挂点处的应力集中断裂，挂环的承重阈值设计为5kg，即使满水状态下悬挂也不会出现变形断裂。

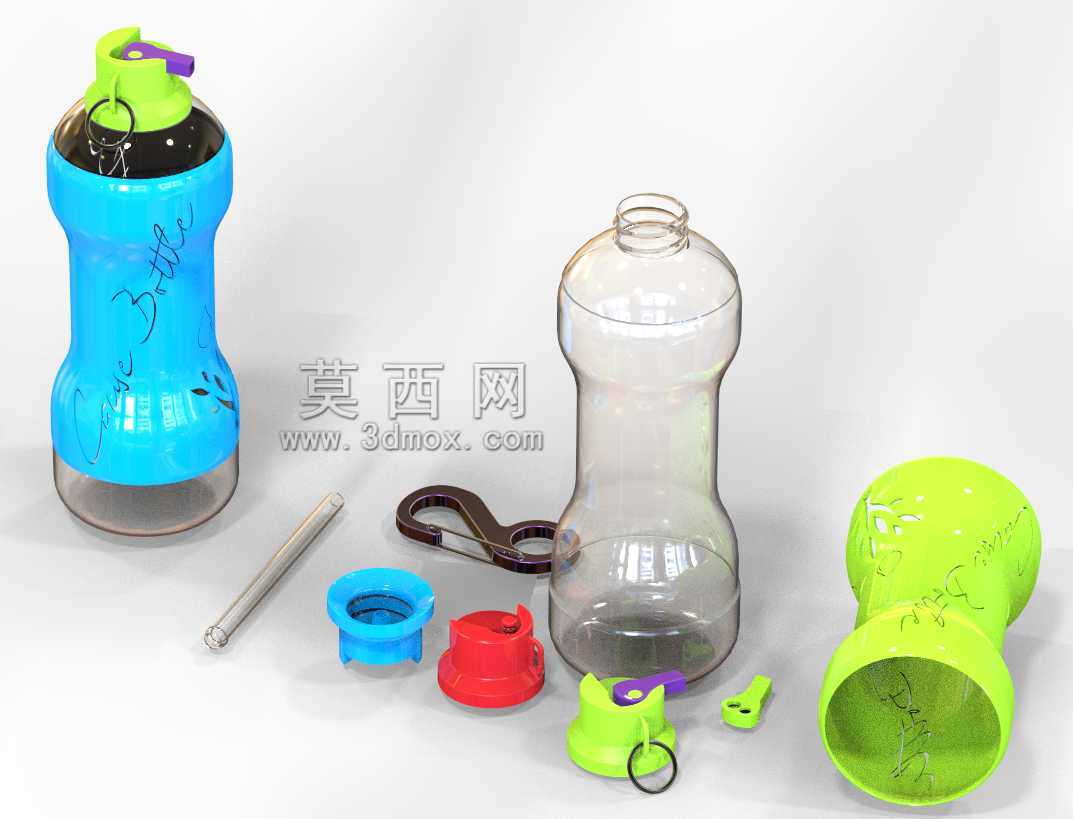

　　瓶身内部配套的吸管组件做了长度适配设计，吸管底部刚好接触瓶底的最低位置，用户不需要仰头就能喝到瓶内最后剩余的饮水，吸管与翻盖的出水口做了过盈配合密封，翻盖闭合时出水口位置的硅胶堵头会完全压紧吸管上端面，即使水瓶倒置、剧烈晃动也不会出现漏水问题。不同颜色的配件采用同模互换设计，蓝色、红色、绿色的密封内圈、翻盖部件都可以通用互换，用户可以根据自己的喜好更换不同颜色的配件，后期某个配件损坏时也不需要更换整个瓶盖，单独替换对应零件即可，大幅降低后期使用的维护成本。

　　从安装边界来看，整个水瓶组装完成后的总高度为235mm，最大瓶身直径为82mm，刚好适配常规背包侧袋的尺寸，也能放入绝大多数自行车水壶架的安装卡槽内，不需要额外调整水壶架的夹持范围。瓶口的内径设计为45mm，用户可以轻松放入冰块、泡制果茶，也能方便伸手进去清洗瓶身内部，不会因为瓶口过小导致内部难以清洁产生卫生死角。所有塑料部件的拼接位置都做了圆角过渡，没有尖锐的棱角，日常使用接触皮肤时不会造成刮蹭，拆分后的所有零部件都没有易脱落的小尺寸零件，避免日常使用过程中零件脱落丢失的问题。

　　在结构强度设计上，瓶身采用PET材质的壁厚控制在1.2mm，既能承受60摄氏度温水的温度形变，也能承受1.2米高度自由跌落至水泥地面的冲击，不会出现开裂漏水的问题，瓶盖部分采用PP材质，螺纹位置做了局部加厚，反复旋合超过1000次也不会出现滑牙问题。密封硅胶圈采用食品级硅胶材质，邵氏硬度控制在50度，既能保证密封时的压缩量足够封堵缝隙，也不会因为硬度过高导致旋合瓶盖时需要过大的力气。整个产品的拆分结构完全适配注塑量产的工艺要求，所有零部件都做了拔模角度处理，拔模斜度控制在1.5度到3度之间，没有倒扣结构无法脱模的位置，不需要设计复杂的抽芯滑块结构，能够有效降低量产时的模具成本，每个零部件的壁厚都做了均匀化处理，避免注塑过程中出现缩痕、翘曲的工艺缺陷，提升量产时的成品率。
