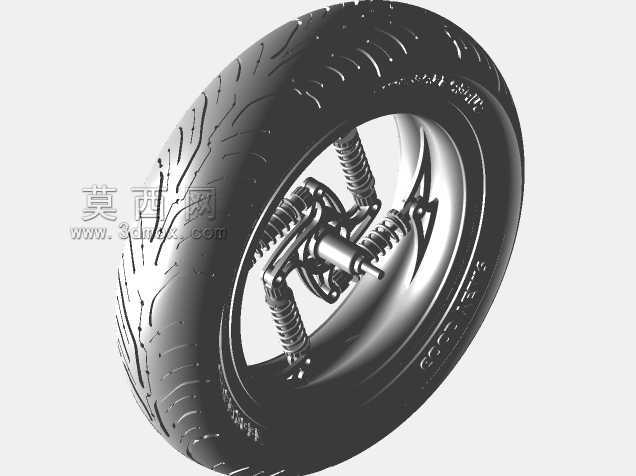

该轮组结构将减震阻尼组件完全集成于轮毂内部空腔,打破了传统悬架布置于车架与轮边连接位置的空间限制,在小型代步载具、特种作业移动平台、紧凑型电动车辆的底盘设计场景中,能够大幅释放轮拱上方的布局空间,为电池组、储物舱、转向执行机构留出更多安装余量。从实际使用场景来看,这类内置悬架轮组尤其适配对底盘空间利用率要求极高的窄体通勤车辆、厂区内短途转运AGV、户外全地形小型探测设备,传统外置悬架的摆臂、减震筒外凸结构会挤占车体下部空间,在通过狭窄巷道、起伏非铺装路面时容易出现结构磕碰,而集成式的内部布局将所有弹性阻尼元件收纳在轮辋的环形空腔内,轮组外侧仅保留轮胎与轮辋的配合面,大幅降低了轮边结构的外廓突出量,提升复杂路况下的通过性。

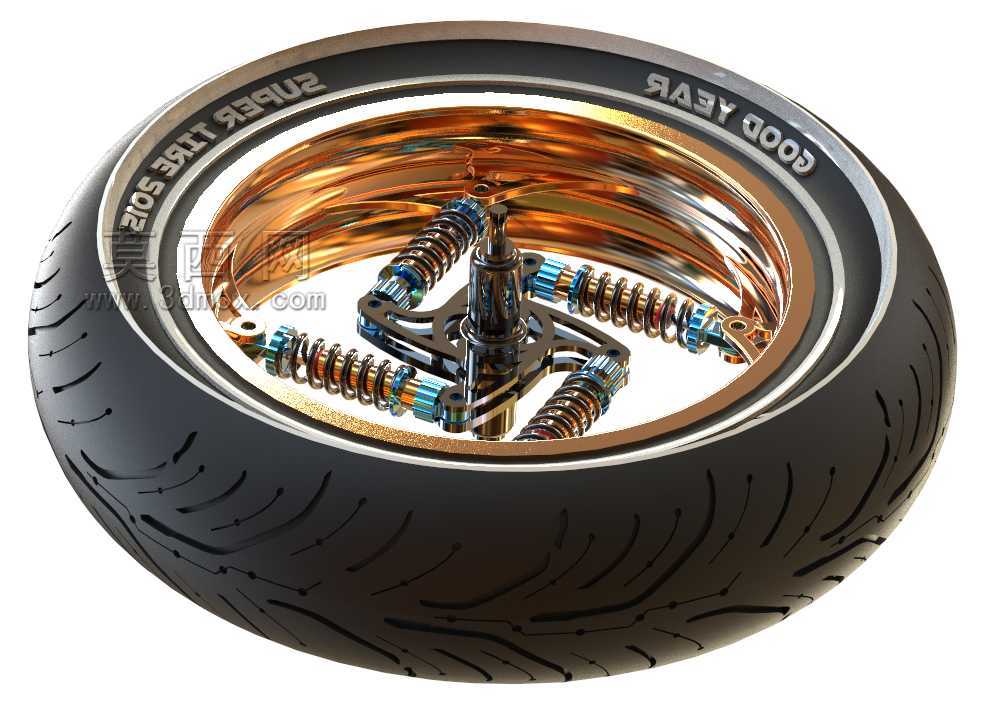

从功能特性上看,该结构采用多组周向均匀布置的螺旋弹簧配合阻尼减震芯,替代传统单筒减震加螺旋弹簧的分体结构,轮轴安装座位于轮组中心,通过多根辐射状布置的减震连接臂与轮辋内壁相连,当轮胎受到路面冲击时,冲击力从胎面传递到轮辋,再通过周向分布的多组减震元件分散传递到中心轴座,相比传统单侧布置的减震结构,受力路径更均匀,轮辋受到的冲击载荷能被多组弹簧同步分摊,避免单侧应力集中导致的结构疲劳。多组弹簧的刚度匹配经过针对性调校,不同角度的冲击都能对应到不同位置的弹性元件响应,在过弯侧倾、过坎垂向冲击、斜向受力等不同工况下,都能提供稳定的阻尼支撑,减少轮组的多余弹跳,提升胎面与路面的贴合度。

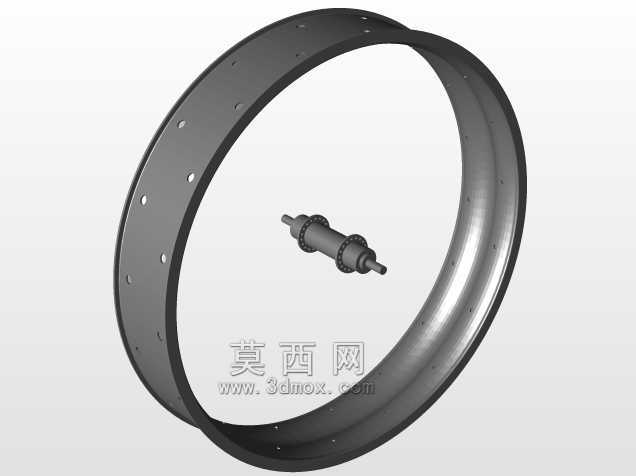

设计思路上,该结构首先需要匹配轮胎与轮辋的标准安装接口,轮辋的外缘尺寸完全符合常规真空胎的安装规格,胎圈座的直径、轮缘的高度都遵循通用轮胎的配合公差,不需要定制特殊规格的轮胎,降低后期维护更换的成本。轮辋内部的空腔尺寸经过精确核算,在保证轮辋自身结构强度的前提下,预留出足够的减震元件活动行程,避免减震器压缩到极限时与轮辋内壁、中心轴座发生运动干涉。中心轴座的安装孔位采用标准轮毂轴承配合尺寸,能够适配常规的轮边传动轴、转向节安装接口,不需要对整车的轮边连接结构做大幅改动,具备一定的通用适配性。周向布置的减震臂与轮辋、中心轴座的连接点都采用铰接结构,铰接点内置耐磨衬套,能够承受多方向的载荷冲击,同时保证减震元件动作时的转动自由度,避免卡滞。
外形尺寸与安装边界方面,该轮组的外廓直径与同规格常规轮胎轮辋总成保持一致,不会因为内置悬架结构增加轮组的整体直径,轮组的轴向宽度也控制在常规轮组的尺寸范围内,安装时不需要额外加宽轮拱的宽度,适配原有车型的轮腔空间。中心安装面的偏距经过匹配设计,安装后轮距与原厂设计值保持一致,不会改变整车的转向特性与轮边受力状态。需要注意的是,由于减震元件内置在轮辋空腔内,轮辋的通风散热结构需要做针对性调整,在轮辋侧面预留通风间隙,保证长时间颠簸行驶时减震器阻尼油的热量能够及时散出,避免阻尼性能热衰减。同时轮辋与减震元件的连接部位做了密封结构设计,能够阻挡泥水、沙尘进入铰接点与减震器活塞杆表面,减少磨损,提升结构在户外复杂环境下的使用寿命。在实际装配过程中,需要先将中心轴座与多组减震组件预装完成,再整体装入轮辋内部,最后锁止各铰接点的固定螺栓,装配流程相比传统轮组增加了内部组件的预装步骤,但后续整车装配时,轮组作为一个整体模块直接安装到转向节或后桥轴头即可,能够简化整车总装的工序,提升装配效率。
