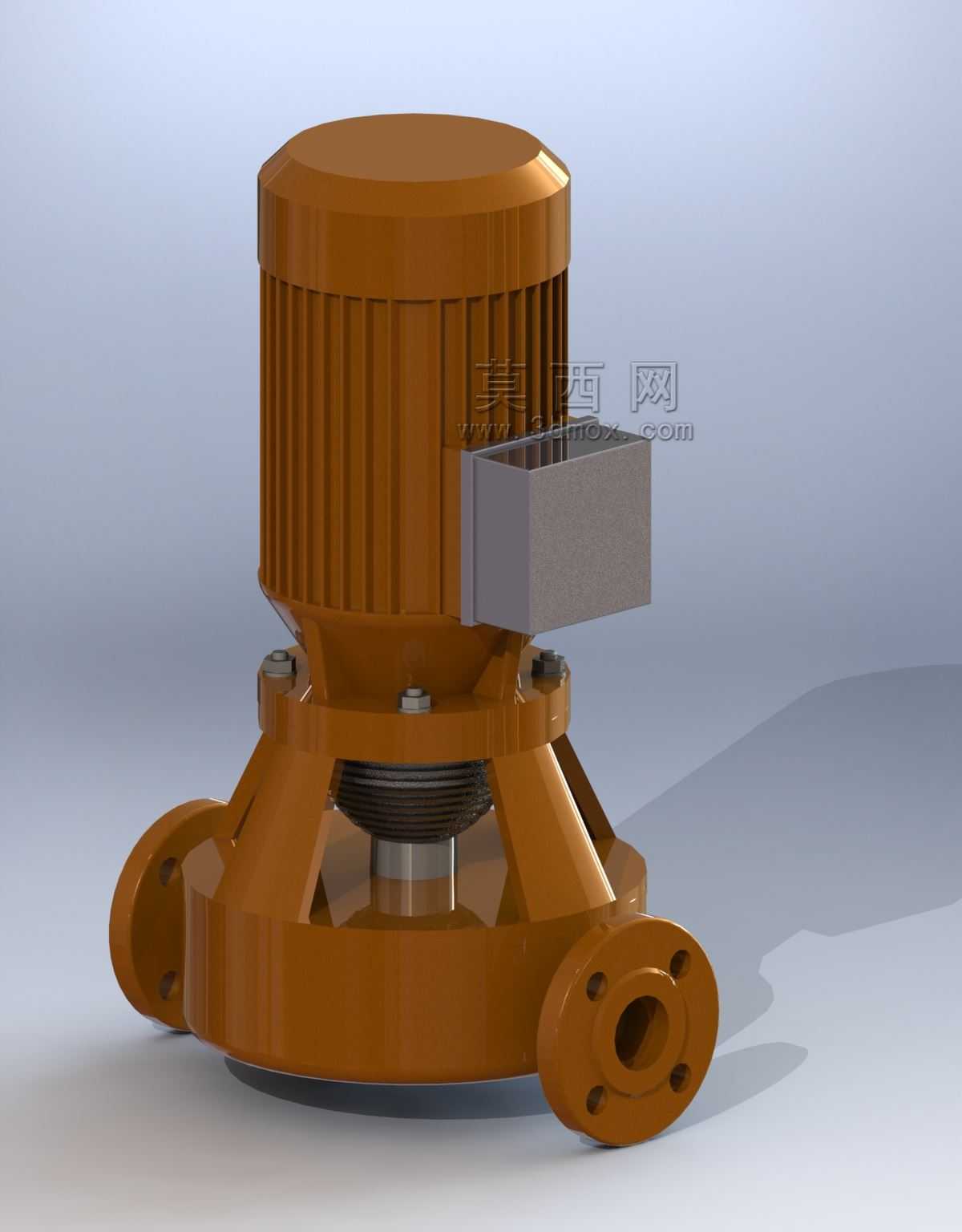

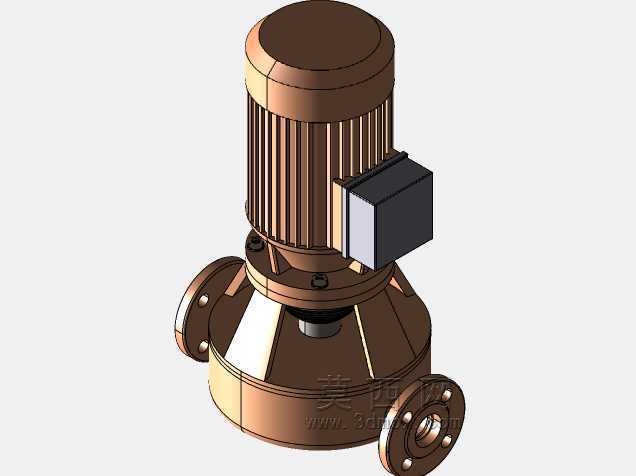

热流体输送用直列式自冷过热水泵结构

　　在工业热媒输送系统里，过热水的循环输送一直是管路设计里的核心环节，不同于常温水输送工况，过热水介质温度高，常规带独立冷却管路的水泵不仅管路布置复杂，还容易出现冷却回路堵塞、密封件过热失效的问题，这款直列式自冷结构的过热水泵，就是针对这类高温热流体输送场景做的结构优化。从安装边界来看，这款泵采用进出口同轴线的直列法兰结构，两个法兰接口处于同一水平轴线，安装时可以直接串接在工艺管路上，不需要额外做变向管路支撑，进出口法兰的螺栓孔位按照常规PN16压力等级的管路法兰标准做匹配，现场安装时不需要额外加工转接法兰，泵体底部的支撑脚做了三角分布的加强筋结构，三个支撑点的安装孔位预留了足够的螺栓穿装空间，就算是在已经完成管路铺设的技改现场，

　　也能快速完成对位安装，不需要大范围调整现有管路的走向。从功能设计逻辑上，这款泵摒弃了传统高温泵外接冷却水的结构，采用泵体自身输送的过热水做自冷却循环，电机和泵体的连接段做了镂空的散热支架结构，输送介质在进入叶轮腔之前，会有一小部分介质通过支架上预留的微流道流到机械密封的安装腔，带走密封副运转产生的热量之后再回流到泵的出口段，整个冷却过程不需要外接水源，也不用额外配置冷却回路的控制阀件，既减少了现场的管路施工量，也避免了外接冷却水断流导致的密封烧损问题。电机部分的外壳采用轴向散热筋结构，散热筋的高度和排布密度按照高温环境下的连续运转工况做核算，就算是输送介质温度超过150摄氏度的工况，电机外壳的温升也能控制在绝缘等级允许的范围内，

　　电机侧的接线盒采用侧装式结构，接线口的朝向可以根据现场布线需求做90度旋转调整，不管是上进线还是侧进线的现场布线场景，都不需要额外加装接线弯头。泵的过流部分采用一体铸造的涡壳结构，叶轮采用闭式离心结构，流道做了光滑打磨处理，针对过热水介质的汽化特性，叶轮入口处的气蚀余量做了优化，在入口压力偏低的工况下也能稳定运转，不容易出现气蚀导致的振动和噪音问题。连接电机和叶轮的泵轴采用耐高温的材质，轴和介质接触的部分没有额外的轴套，靠加工精度保证密封部位的同轴度，减少了轴套和轴之间的间隙腐蚀风险。在实际应用场景里，这款泵可以直接用在化工行业的热媒循环系统、橡塑行业的模温机供水回路、供暖行业的高温热水二次循环管路，因为是直列串接安装的结构，

　　占用的竖向安装空间比卧式泵更小，在设备间空间紧凑的技改项目里优势尤其明显。做三维结构设计的时候，这款泵的各个配合面的公差都按照实际加工要求做了预留，法兰密封面的粗糙度、轴承安装位的同轴度、机械密封安装腔的尺寸公差都和实际加工要求一致，不管是做管路系统的装配干涉检查，还是做泵组的受力仿真分析，都可以直接调用这个结构做参考，不需要再重新测绘各个部件的尺寸。和普通的立式管道泵不同，这款泵的自冷结构决定了它不需要在泵和电机之间加过长的隔热连接段，整体的轴向尺寸更短，泵组运转时的轴系挠度更小，轴承的使用寿命更长，日常维护的时候只需要定期检查机械密封的磨损情况，不需要清理冷却回路的水垢或者堵塞物，后期的维护工作量比常规外接冷却的高温泵低很多。在选型匹配的时候，只需要核对进出口法兰的通径和现场管路一致，核对泵的安装脚的固定孔位和现场基础匹配，就可以直接完成安装对位，不需要额外做过渡底座。泵体的支撑筋结构从法兰位置一直延伸到轴承座的安装位，在泵组承受管路热应力的时候，支撑筋可以分散大部分的应力，避免泵体和法兰连接的位置出现应力开裂的问题，就算是管路系统升温过程中出现一定的热位移，泵体本身的结构强度也能承受对应的载荷。
