小型十字轴式万向联轴器结构设计

　　在中小功率传动系统的布局设计中，经常会遇到两轴轴线存在夹角、或是设备运行过程中两轴相对位置发生动态偏移的工况，这时候刚性联轴器无法补偿角度偏差，强行使用会造成轴系憋劲、轴承额外受力磨损，甚至出现轴件断裂的故障，而这类带十字铰接结构的万向联轴器，正是针对这类偏角传动场景设计的核心连接件。

　　从实际应用场景来看，这类小规格万向节常出现在轻工输送设备的辊筒传动端、小型机床的进给机构联动处、包装设备的动力分配单元，还有部分非标自动化设备的交错轴传动工位，它允许被连接的两轴在一定角度范围内持续传递扭矩，不需要严格保证两轴的同轴度安装要求，能大幅降低设备装配阶段的对中调试难度，也能抵消设备运行中机架轻微形变、轴承游隙累积带来的轴系偏移量。

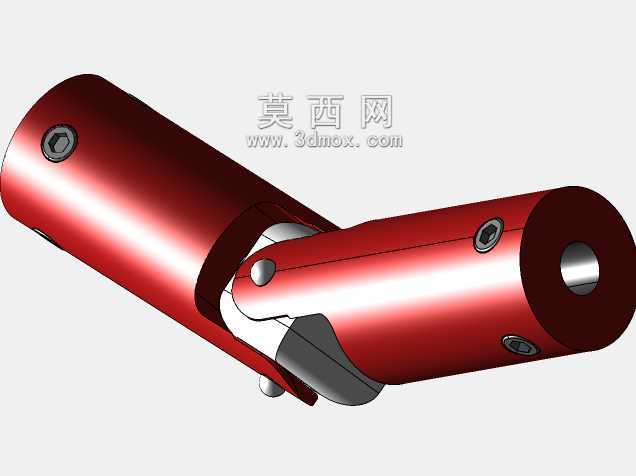

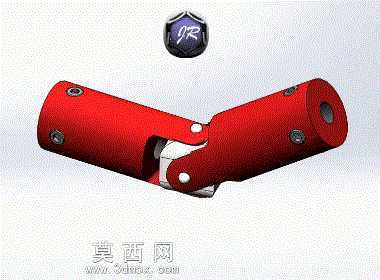

　　从功能特性上看，这款万向联轴器采用分体式套筒结构，两端的轴套分别用于连接主动轴和从动轴，轴套上预留的内六角紧定螺钉孔，可在轴件插入后通过顶丝锁紧，实现轴与联轴器的周向和轴向固定，避免传动过程中出现打滑窜动。中间的十字铰接结构是核心功能单元，十字轴的四个轴颈分别嵌合在两端叉形接头的轴孔内，配合耐磨衬垫实现低阻尼的相对转动，可在两轴存在最大30度左右夹角的工况下稳定传递旋转运动，传动过程中扭矩通过十字轴的四个接触面均匀传递，应力分布更合理，相比单销铰接的万向节承载能力更强，抗冲击性能也更出色。

　　在设计思路层面，这款结构优先考虑了安装便捷性和维护成本，两端轴套的内孔采用标准圆柱孔设计，可适配同直径的常规光轴，不需要对轴端做额外的法兰、键槽加工，降低了配套轴件的加工难度。外部的壳体采用一体化包覆设计，将十字铰接的运动副完全容纳在内部空腔中，既可以避免运行过程中外部粉尘、碎屑进入铰接摩擦面造成磨损，也能在空腔内填充润滑脂后实现长效润滑，延长铰接部件的维护周期。整体结构没有多余的外露凸起，转动过程中不会勾挂周边的管线、布料等物料，适合在安装空间紧凑、周边布置复杂的设备内部使用。

　　关于安装边界与尺寸适配，这类万向节的径向最大尺寸通常控制在轴孔直径的2.5-3倍区间，轴向总长度会根据允许的最大偏角做对应调整，偏角越大需要预留的轴向活动空间越充足，安装时需要注意主动端和从动端的轴插入深度不能超过轴套的设计深度，避免轴端顶到中间十字结构造成转动卡滞。如果是单台万向节使用，传动过程中从动轴的瞬时转速会存在小幅波动，因此在转速稳定性要求高的工况下，通常会成对使用这类万向节，通过相位对齐的方式抵消转速波动，保证输出端的转动平稳性。另外在选型时需要核算传递的额定扭矩，确保联轴器的承载能力大于轴系的最大工作扭矩，避免启动瞬间的冲击载荷造成十字轴变形或断裂。

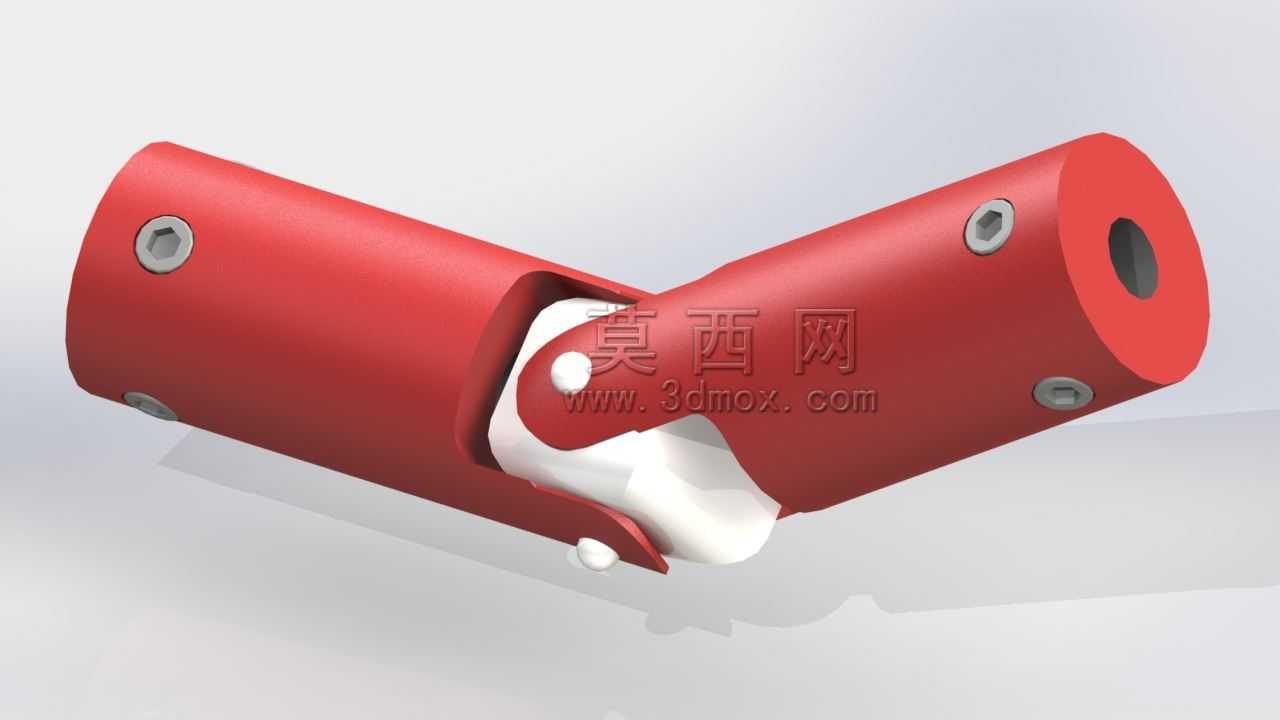

　　从建模细节来看，这款模型还原了实际产品的所有装配关系，包括紧定螺钉的安装位置、十字轴与叉形接头的配合间隙、包覆壳体的曲面过渡，所有配合面的尺寸公差都按照常规机械加工精度做了预留，可直接用于设备装配的干涉检查、传动路径的运动仿真，也能作为非标传动部件选型的参考样件，帮助设计人员快速评估安装空间、核对连接尺寸，减少重复建模的工作量。
