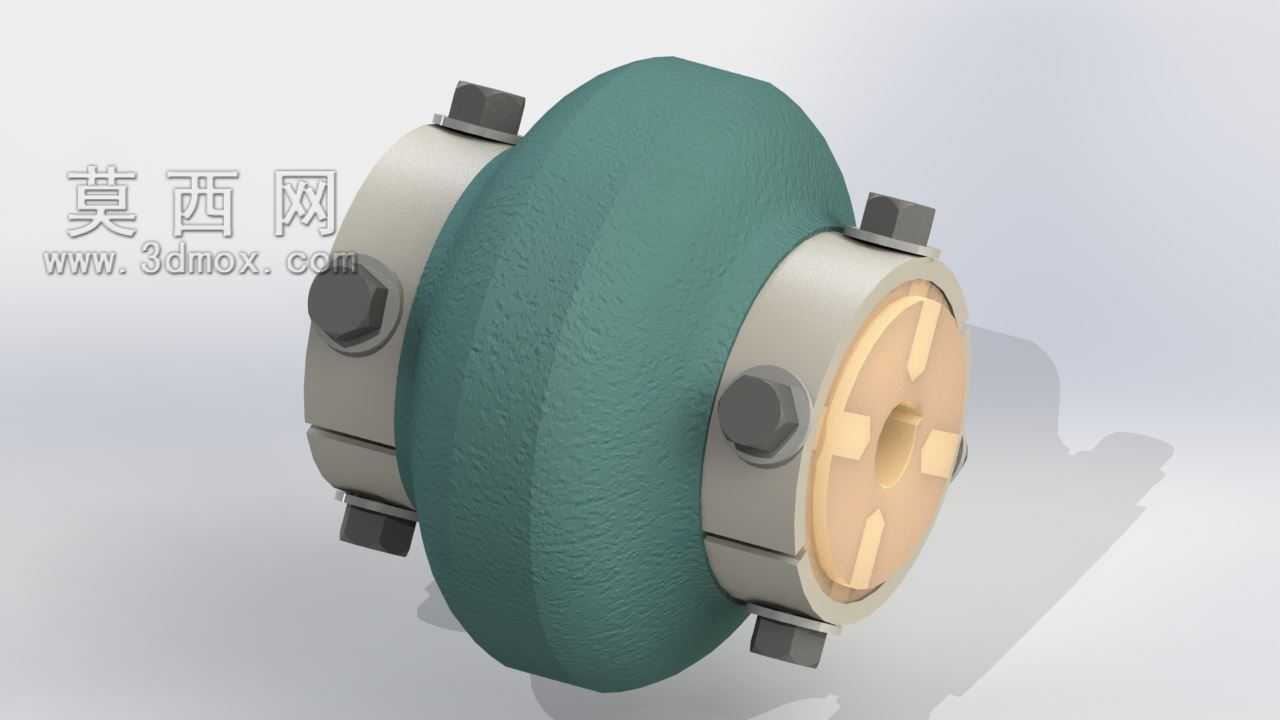

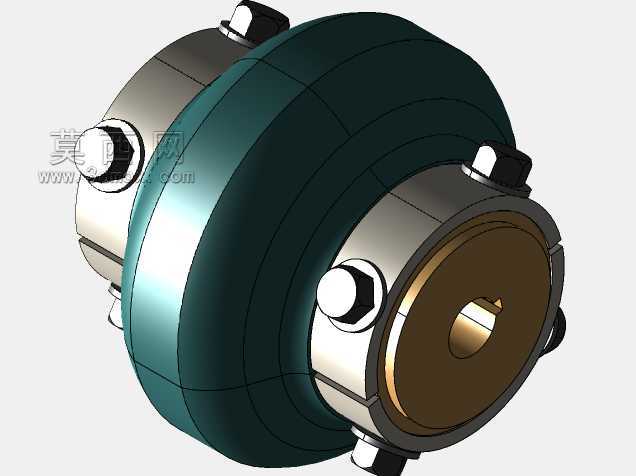

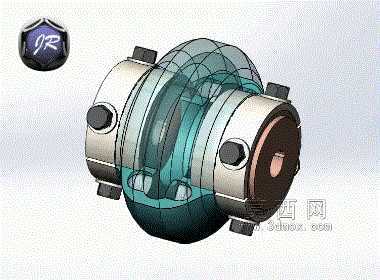

带缓冲橡胶体的对夹式弹性联轴器结构

　　在各类工业传动系统的轴系连接场景里，这类带中间弹性体的对夹式联轴器是解决两轴对中偏差、缓冲传动冲击的常用部件，尤其适配中小功率的泵类、输送线驱动端、小型减速机输出端这类存在一定安装对中误差、启停有冲击载荷的传动工位。不同于刚性联轴器要求两轴严格对中的苛刻安装条件，这款联轴器依靠中间的高弹性橡胶轮体来补偿径向、角向以及轴向的安装偏差，能在传动过程中吸收电机启停、负载突变带来的振动冲击，避免冲击载荷直接传递到被驱动设备的轴承、齿轮等精密部件上，有效延长整套传动系统的易损件更换周期。从结构设计逻辑来看，两侧的金属半联轴器采用对称的对夹结构，每个半联轴器上均匀分布的凸爪与中间弹性体的凹槽嵌合，扭矩通过凸爪与弹性体的接触面传递，

　　这种嵌合式的传力路径没有额外的键连接应力集中，装配时不需要加热或者专用工装，只需要将两侧半联轴器分别与主动轴、从动轴锁紧后，对齐凸爪嵌入中间弹性体，再穿入周向的紧固螺栓完成锁紧即可，现场安装的容错空间比传统凸缘联轴器大很多。在安装边界的考量上，这类联轴器的径向尺寸相比同扭矩规格的膜片联轴器更小，适合安装空间径向受限的传动工位，轴向安装时需要预留的操作空间仅够穿入螺栓完成紧固即可，不需要额外预留轴向窜动的大间隙，中间弹性体的厚度决定了联轴器的补偿能力，弹性体越厚，可补偿的角向偏差越大，但对应的扭转刚度会相应降低，选型时需要根据实际传动的扭矩大小、允许的扭转角、轴系对中偏差量来匹配对应的规格。实际使用过程中，

　　中间的橡胶弹性体是唯一的易损件，当设备长期运行出现弹性体磨损、老化开裂时，不需要移动两侧的电机和被驱动设备，只需要拆下周向的紧固螺栓，就能直接取出旧的弹性体更换新件，维护效率远高于需要整体拆卸半联轴器的柱销式弹性联轴器。从传力特性来看，金属半联轴器的凸爪采用圆弧过渡设计，避免了直角棱边切割弹性体的问题，弹性体的邵氏硬度通常在60-70度区间，既能够保证足够的传力扭矩，又能提供合适的缓冲阻尼，在有正反转切换的传动工位上，这种结构的回差控制比普通的梅花联轴器更稳定，不会因为长期正反转冲击出现凸爪磨损导致的传动间隙变大。在选型匹配时，需要先核算传动系统的额定扭矩，将工况系数、启停冲击系数纳入计算后，选择额定扭矩大于计算扭矩的联轴器规格，

　　同时要核对两侧轴孔的直径、键槽尺寸是否与主动轴、从动轴匹配，还要确认安装空间的径向、轴向尺寸是否满足联轴器的外形边界，避免出现安装干涉的问题。这类联轴器的金属半联轴器通常采用铸铁或者铸钢材质加工，表面做防锈处理，能够适应常规工业车间的环境，在有轻度腐蚀的工况下，也可以更换为不锈钢材质的半联轴器搭配耐油耐腐的特种橡胶弹性体，拓展适用场景。在三维建模过程中，需要重点保证凸爪与弹性体凹槽的配合间隙，间隙过小会导致装配困难，间隙过大则会增大传动回差，周向紧固螺栓的孔位要保证两侧半联轴器对齐后同轴度误差在允许范围内，避免螺栓受剪断裂，同时要考虑弹性体的压缩变形量，在装配状态下弹性体有一定的预压缩量，保证传动过程中凸爪与弹性体始终贴合，不会出现空载时的撞击异响。
