带靴万向联轴器传动连接结构

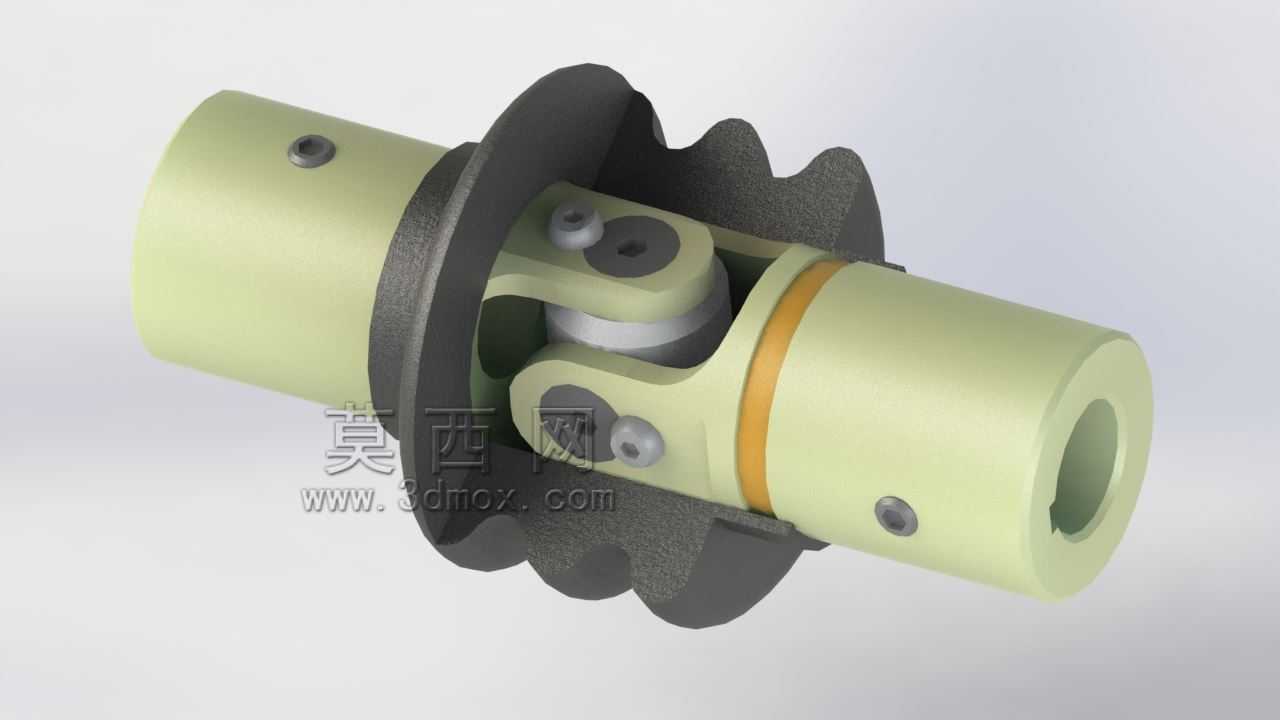

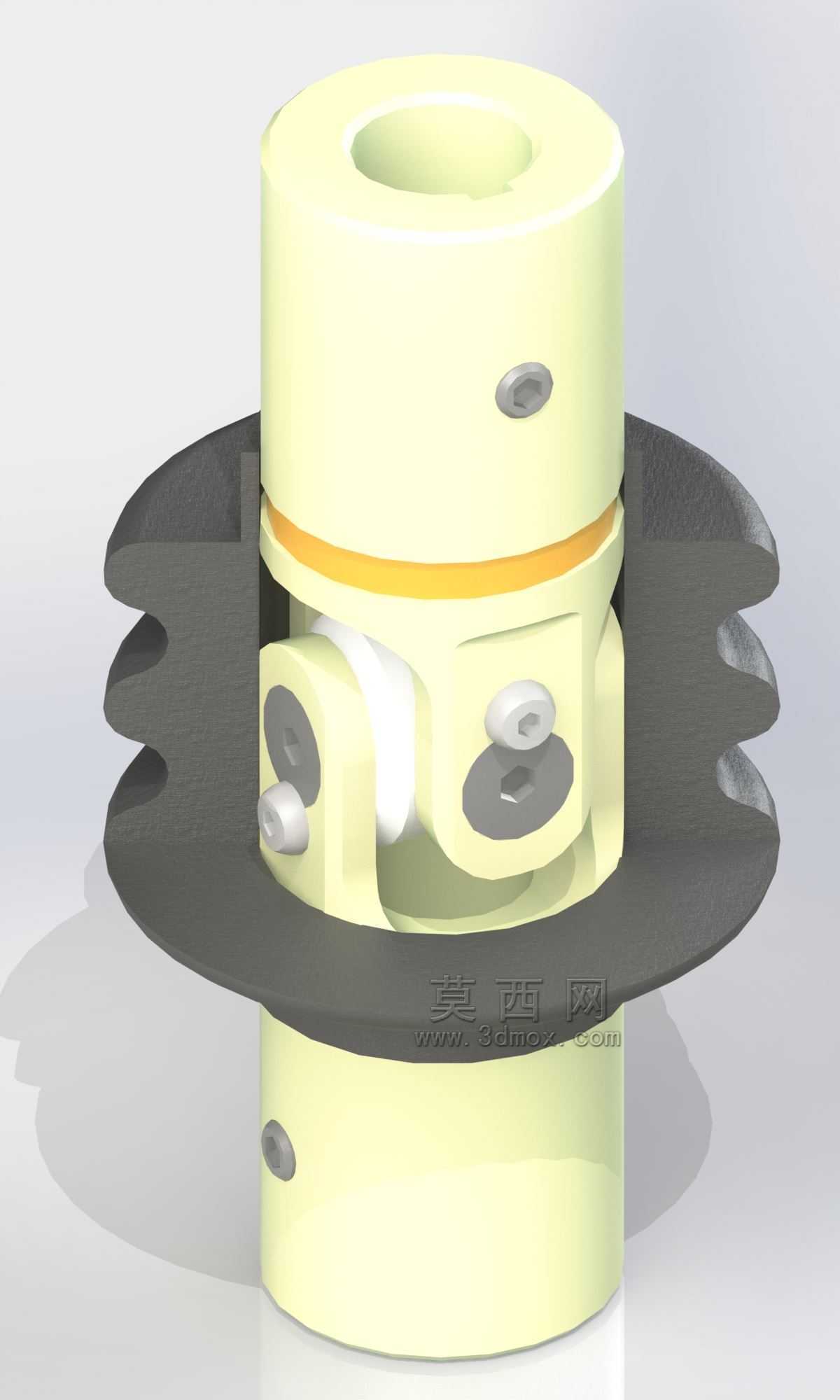

　　在中小功率传动系统的布局里，两轴存在角向偏移、安装对中误差的工况十分常见，这类场景下刚性联轴器无法补偿偏移量，很容易在轴端产生附加弯矩，加速轴承、密封件的磨损，而带靴结构的万向联轴器，正是针对这类存在一定角位移、同时需要传递中等扭矩的传动场景设计的连接部件。这类万向节常应用在轻工机械输送线、小型农机传动分支、非标自动化设备的动力传递工位，也会出现在一些对安装空间有紧凑要求的专用设备动力输出端，用来连接电机输出轴与工作机输入轴，抵消安装过程中不可避免的同轴度误差，以及设备运行过程中机架微变形带来的轴端错位。从结构功能来看，这款带靴万向节的核心是十字交叉的铰接传动副，两端的轴套分别对接主动轴与从动轴，

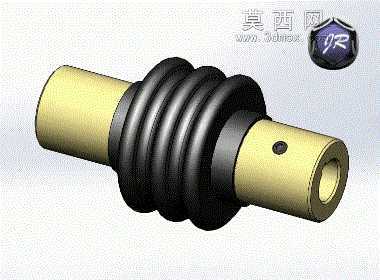

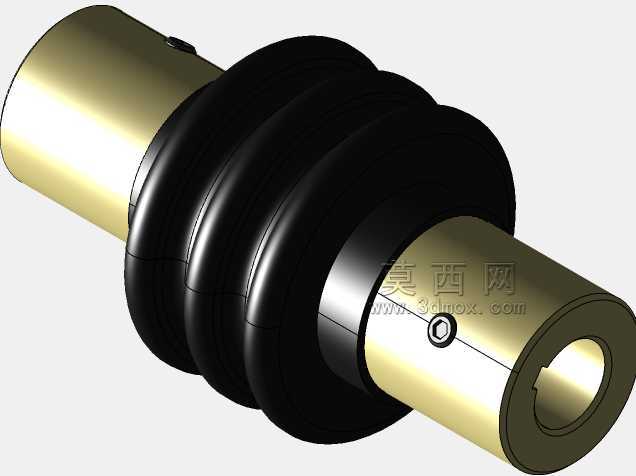

　　轴套上的紧定螺钉孔用来完成轴与联轴器的周向固定，避免传动过程中出现轴与套的相对滑动；中间的十字铰接结构可以实现两轴之间最大15度左右的角向偏移补偿，相比普通十字万向节，外侧带靴形的防护限位结构，一方面可以限制铰接副的最大偏角，避免超量程偏转造成铰接件脱出，另一方面也能在一定程度上阻挡外界粉尘、碎屑进入铰接摩擦面，减少铰接部位的磨粒磨损，延长部件的维护周期。设计过程中，首先要确定的是两端轴孔的配合公差，通常选用H7/k6的过渡配合，既保证装配时的同轴度精度，也方便后期检修拆卸；轴套上的紧定螺钉位置要避开轴端的应力集中区域，螺钉选用内六角凹端紧定螺钉，顶紧时可以在轴表面压出微小凹坑，提升防松效果。

　　中间的十字销与轴套耳孔的配合间隙控制在0.02-0.05mm之间，间隙过大会造成传动回差，影响传动精度，间隙过小则会在偏转时出现卡滞，无法顺畅补偿角向偏移。外侧的靴形限位结构与轴套之间预留1-2mm的活动间隙，保证万向节在最大偏角状态下，限位结构不会与轴套发生运动干涉。从安装边界来看，这类万向节属于紧凑型传动部件，整体径向尺寸比同扭矩规格的凸缘联轴器小30%左右，安装时不需要额外预留较大的径向操作空间，轴向安装长度根据轴孔直径不同，通常控制在轴孔直径的2.5-3倍区间，安装时只需要将两端轴分别插入轴套至预定深度，拧紧紧定螺钉即可完成装配，不需要复杂的对中调整工序，适合在设备装配现场快速安装。需要注意的是，这类万向节属于单万向节结构，

　　传动过程中主动轴匀速转动时，从动轴会存在周期性的转速波动，因此在对转速同步性要求较高的场合，通常会成对使用这类万向节，通过中间轴连接两个万向节，抵消单节带来的转速波动，保证输入输出端的转速同步。铰接部位的润滑设计也十分关键，十字销与耳孔的配合面需要预留润滑脂填充空间，装配时填充锂基润滑脂，降低铰接面的摩擦系数，减少长期运行的磨损量；靴形结构的边缘做了圆弧过渡处理，避免运行过程中剐蹭周边的管线、机架部件，也能减少安装操作时的锐角划伤风险。轴套的外圆做了等直径设计，方便安装时使用百分表打表检测联轴器的径向跳动，校验安装精度；紧定螺钉的沉孔深度要保证螺钉拧紧后端面不超出轴套外圆，避免高速转动时产生多余的风阻与动不平衡量。在扭矩传递能力上，这类结构的万向节主要依靠十字销的剪切强度与轴套耳孔的挤压强度承载，设计时会根据额定扭矩的1.5倍做安全系数校核，保证在短时过载工况下，部件不会出现断裂失效；相比普通的销钉式万向节，带靴结构的外壳还能在铰接件出现意外断裂时，起到二次防护的作用，避免断裂的零件飞出造成设备损坏或人员伤害，这也是这类结构在半开放传动工位更受青睐的原因之一。
