洛赫式内置对称导向定位机构结构

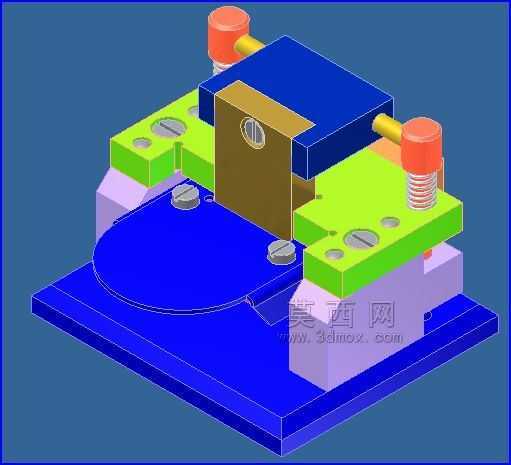

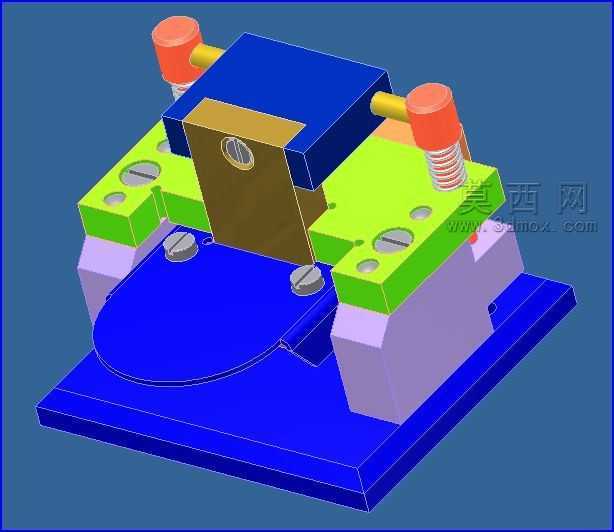

　　该结构主要应用于需要双侧同步导向、精准对位的工装夹具与小型自动化执行单元内部，常见于电子元器件压装工位、小型零件检测定位台、轻载插拔机构的核心承载段，能够在有限的安装腔体内实现动件的平稳往复位移，避免单侧受力带来的卡滞、偏磨问题。从结构布局来看，整体采用对称式腔体设计，外层为框式承载壳体，壳体内部预留了动件的全行程活动空间，两侧对称布置的圆柱导向杆穿接在动件两侧的导向孔内，导向杆两端与壳体侧壁的安装槽嵌合固定，导向杆与孔位之间预留了合理的配合间隙，既保证动件滑动时的顺畅度，又能控制径向窜动量在装配允许的公差范围内。动件主体分为上下两段功能区，上段为平直的承载安装面，可直接固定需要执行往复动作的功能端头，比如压头、检测探针座、

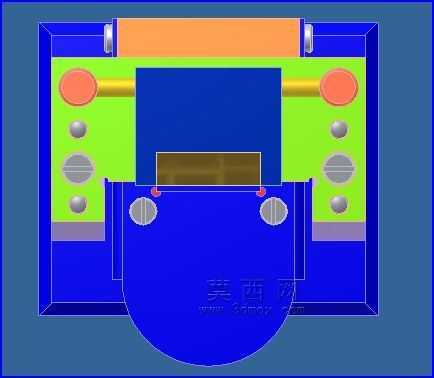

　　插拔夹具等，下段为圆弧过渡的下沉式结构，能够在动件下行至行程终点时，与腔体内底部的限位结构贴合，实现硬限位防护，避免超行程损伤配套的驱动元件。两侧导向杆旁对称布置了三组不同直径的圆柱定位凸台，这些凸台一方面作为壳体内部其他辅件的安装定位基准，比如缓冲垫、位置检测触发片的安装位，另一方面能够增强壳体侧壁的结构强度，减少长期往复受力带来的侧壁形变。动件与壳体底部之间预留了两个圆形嵌装位，可配套安装复位弹性元件，在驱动源撤力后带动动件自动回归初始位置，无需额外设置复位驱动结构，简化整体传动链路。顶部的橙色横置构件为上封板安装位，封板通过两侧的圆柱卡扣与壳体卡接固定，封板内侧与动件上表面之间预留了行程上限间隙，

　　可在动件上行到终点时起到上限位作用，同时封板可隔绝外部粉尘、碎屑进入腔体内部，保护内部导向副的配合面，减少磨粒磨损带来的精度衰减。从安装边界来看，整体结构为矩形外轮廓，所有安装孔位均布置在壳体的侧壁与底部平面，安装时可通过侧壁的四个沉头孔直接固定在设备基板上，不需要额外设计转接安装板，外轮廓无突出的尖锐结构，能够嵌入到紧凑的设备内部空间中，适配小型自动化设备内部局促的排布需求。设计过程中优先考虑了加工工艺性，所有腔体结构、孔位均为规则几何形状，可通过常规铣削加工一次装夹完成主要型面的加工，对称结构的设计也降低了加工时的找正难度，同时减少了非标零件的种类，两侧的导向组件、定位凸台均为通用规格，可直接选用标准件配套，

　　降低整体加工与装配成本。在实际使用场景中，该结构可适配0-20mm的短行程往复动作，动件的承载面可根据实际搭载的功能件需求做局部修型，不需要改动整体的导向与限位结构，具备较好的通用性，双侧导向的设计能够抵消动件搭载功能件时产生的偏载力矩，即使功能件的受力点不在动件中心线上，也能保证动作平稳，不会出现卡滞问题。结构内部的所有运动副均处于半封闭腔体内，日常维护仅需要定期在导向杆表面涂抹润滑脂即可，不需要频繁拆解清理，适合在连续运行的自动化产线工位长期使用，能够稳定保持对位精度，减少因定位偏移带来的产品不良问题。
