氩弧焊炬耦合连接接头结构设计

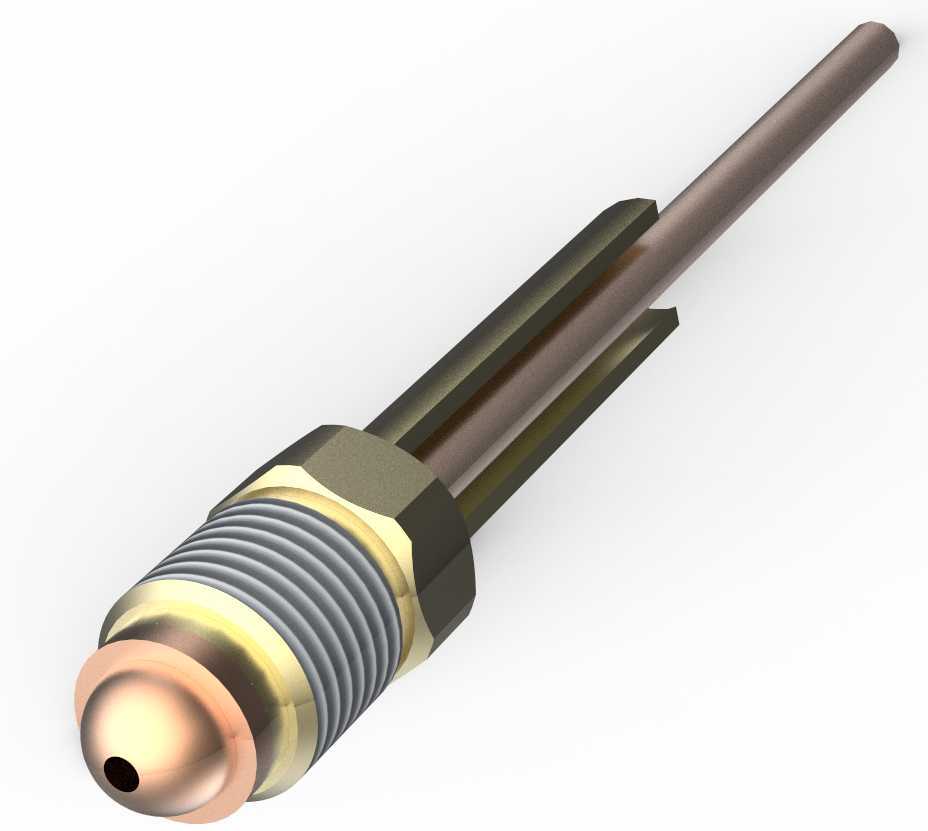

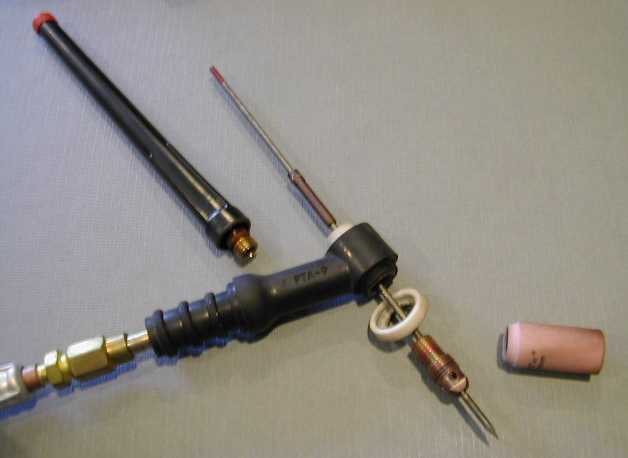

　　在焊接加工车间的日常作业场景里，氩弧焊炬的耦合部件是连接焊枪本体与供气、供电管路的核心衔接零件，直接决定焊接过程中氩气输送的稳定性、电流传导的可靠性，以及焊枪操作的灵活度。这类耦合接头常年处于高频拆装、反复弯折的使用工况，既要承受焊接回路的大电流导通，又要保证高压氩气的密封无泄漏，同时还要适配现场操作人员快速更换焊枪、调整管路走向的实际需求，其结构设计的合理性直接影响一线焊接作业的效率与成型质量。从结构功能来看，该耦合件采用多段式复合结构设计，前端的紫铜端头直接对接焊枪的气电输出端，紫铜材质的高导电性可以降低大电流通过时的接触电阻，减少长时间焊接产生的局部过热，端头中心的通孔为氩气输送通道，孔径经过匹配计算，

　　能够保证氩气以稳定层流状态从焊枪喷嘴喷出，在焊接熔池周围形成可靠的保护气罩，避免高温焊缝被空气氧化。端头外侧的锥面密封结构，在对接拧紧时可以形成线接触密封，无需额外加装密封垫即可承受常规氩弧焊供气压力下的密封要求，避免密封件老化带来的漏气隐患。中段的六角结构是拆装施力部位，尺寸适配常规活动扳手与固定扳手的开口尺寸，现场维护时无需专用工具即可完成拆装操作，六角结构后方的外螺纹段为标准管螺纹，螺距与牙型经过适配，能够和市面上主流的氩弧焊机供气供电管路接头直接匹配，无需额外加工转换接头，降低现场配件替换的适配成本。螺纹段后方的加长杆体部分采用双层结构设计，内层为导电铜芯，外层为高强度金属护套，既可以保证电流与气路的导通输送，

　　又能提升杆体的抗弯折性能，应对作业过程中管路拖拽、弯折带来的外力载荷，避免杆体内部气路开裂、导电芯断裂的故障。杆体侧面开设的纵向槽道为定位导向结构，在对接焊枪端接口时可以和接头内部的定位凸台配合，保证安装时的周向定位准确，避免安装错位导致的气路堵塞、接触不良问题，同时槽道结构也能在接头拧紧过程中平衡内外压力差，避免拧紧时内部封闭气腔产生背压导致安装不到位。从安装边界来看，该耦合件的整体长度适配常规氩弧焊枪的尾部安装空间，六角部位的最大外径不会和焊枪尾部的防护护套产生干涉，外螺纹段的拧入深度经过校核，拧紧后不会顶触到焊枪内部的导气铜管，同时保证足够的螺纹啮合长度，承受管路拖拽时的轴向拉力不会出现松脱。

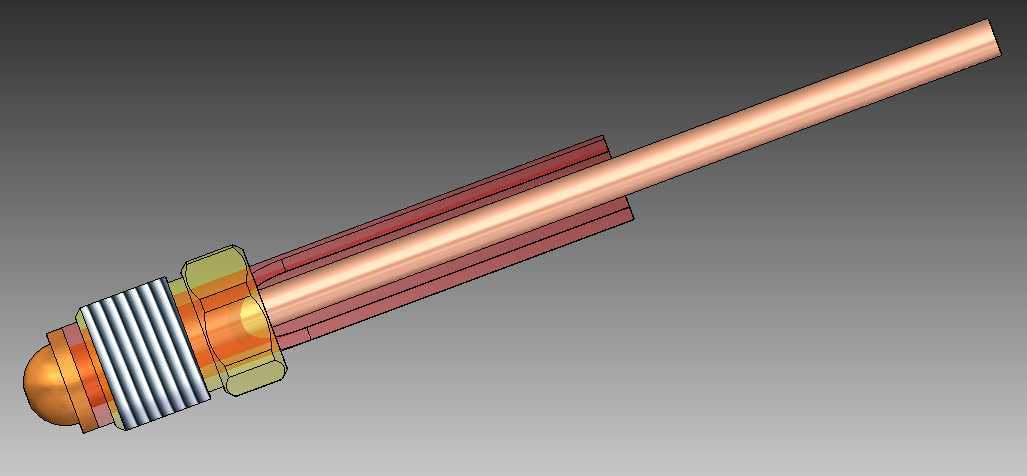

　　加长杆体的外径和焊机配套的橡胶保护套管内径匹配，安装完成后保护套管可以完全包覆杆体部分，避免焊接飞溅烫伤管路外层，同时提升握持部位的绝缘性能，保障操作人员的作业安全。在实际设计建模过程中，各段的同轴度公差需要严格控制，尤其是中心导气孔的同轴度，若偏差过大会导致氩气流出时产生紊流，破坏保护气罩的完整性，最终造成焊缝氧化、气孔等焊接缺陷。螺纹段和六角部位的过渡位置设计有退刀槽，既方便机加工时的螺纹切削工序，又能减少应力集中，避免反复拆装过程中过渡位置出现断裂。紫铜端头和中段钢质基体的连接采用压接结合钎焊的工艺，既保证两种不同材质的连接强度，又保证衔接位置的气密性，不会在长期冷热交替的工作环境下出现松动漏气。这类耦合接头不仅适用于手工氩弧焊作业场景，在自动化焊接专机的焊枪连接结构中也有广泛应用，自动化场景下对接头的连接可靠性、密封持久性要求更高，该结构的无密封垫设计可以减少易损件更换频次，降低自动化设备的停机维护时间。建模过程中对各棱角位置都做了微小的倒角处理，既避免机加工后的锐边割伤操作人员，也能在安装时起到导向作用，提升对接安装的顺畅度。杆体尾部的端面做了平整处理，和管路内部的导电铜网接触时可以保证足够的接触面积，降低接触电阻，避免长期大电流工作时的局部烧蚀。
