液压常闭盘式制动执行器结构设计

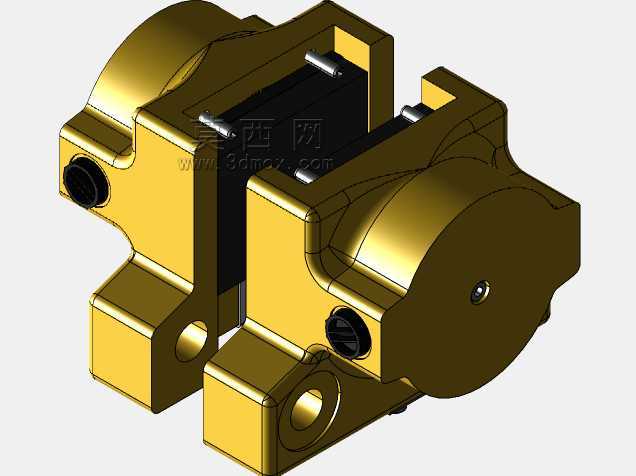

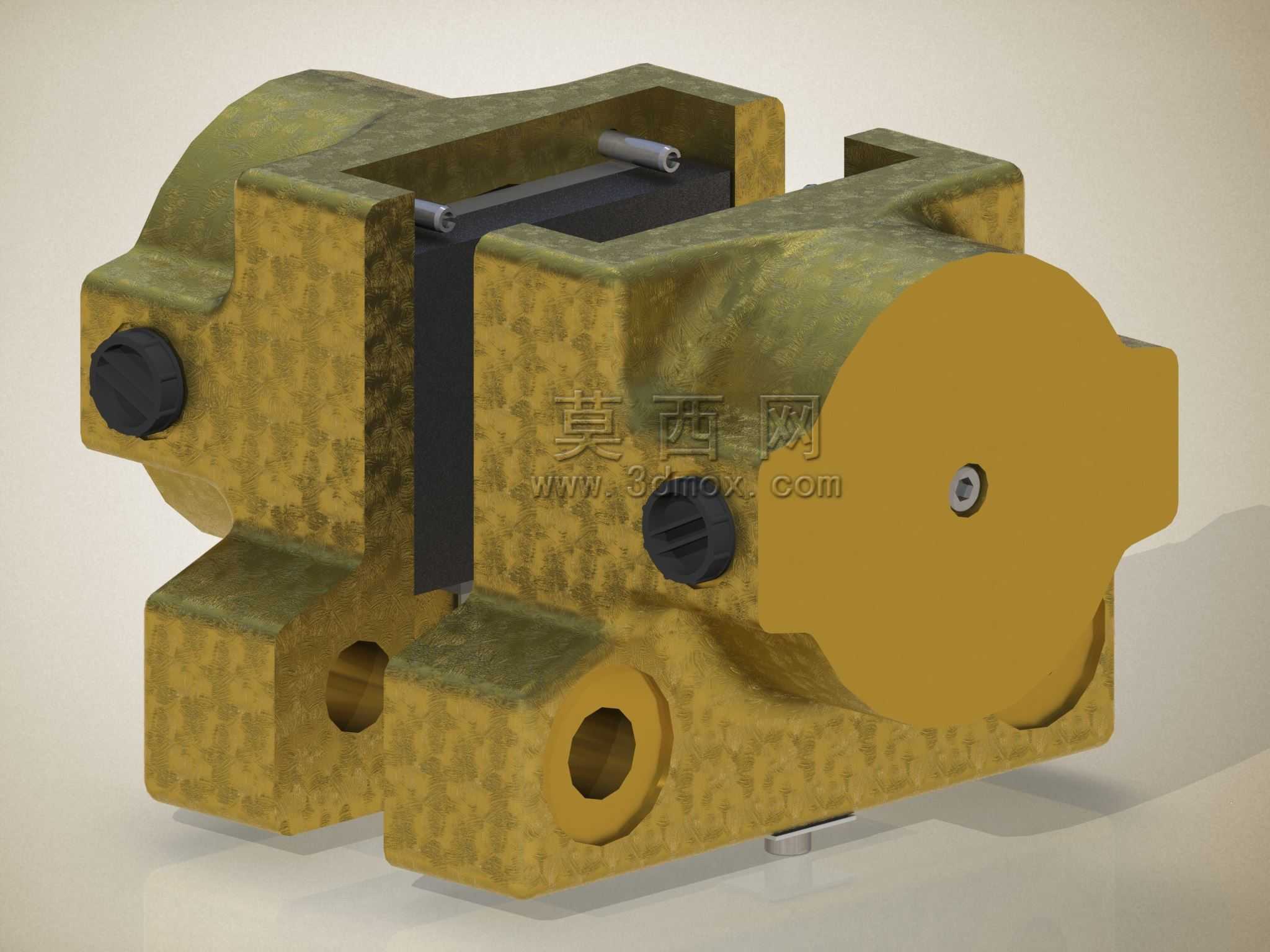

　　在工业传动系统的制动环节里，这类液压驱动的制动执行单元常被布置在需要可靠驻车、动态减速的传动链路末端，比如冶金生产线的辊道输送端、矿山设备的卷扬机构、工程车辆的轮边减速侧，或是机床主轴的制动工位，核心作用是通过液压推力驱动摩擦副贴合，实现对转动部件的扭矩锁止，避免负载溜车、惯性转动带来的安全隐患。从结构设计逻辑来看，这款制动单元采用的是对称夹钳式布局，主体壳体采用一体式铸造成型，两个对称布置的活塞腔分别位于摩擦片的两侧，当压力油进入油腔时，活塞推动两侧摩擦片向中间的制动盘靠拢，通过正压力产生的摩擦力矩抵消转动部件的动能，断油时依靠内置的复位弹簧带动活塞回位，解除制动状态，这种结构的优势在于制动力矩输出对称，

　　不会对制动盘产生额外的侧向偏载，能有效延长摩擦片和制动盘的使用寿命。壳体上的两个安装孔是核心安装定位基准，孔位的同轴度、孔中心距的公差直接决定了制动单元安装后与制动盘的对中精度，设计时安装孔的轴线与摩擦片工作面的平行度公差需要控制在0.05mm以内，避免摩擦片偏磨导致制动力矩不足、制动抖动等问题。壳体侧面的油口采用标准内螺纹连接，适配常规的液压管路接头，油道内部做了流道优化，拐角处采用圆弧过渡，减少压力油流动时的沿程损失，保证两侧活塞的动作同步性，避免单侧摩擦片先接触制动盘导致的制动跑偏。外露的黑色螺塞是活塞腔的排气堵头，首次充油或是长期使用后管路进入空气时，可以拧开堵头排出腔体内的空气，避免空气压缩性导致的制动滞后、

　　制动力输出绵软的问题，这也是液压制动类元件必备的维护结构。摩擦片采用燕尾槽式的快换结构，不需要完全拆解制动壳体就可以完成摩擦片的更换，日常维护时只需要拆下侧面的定位销，就能从侧面抽出磨损的摩擦片，插入新片后装回定位销即可，大幅缩短了设备停机维护的时间。从安装边界来看，这款制动单元的整体外形为方块式布局，没有外凸的薄弱结构，安装时需要保证制动盘插入两侧摩擦片之间的间隙均匀，单边间隙设计值在0.3mm到0.5mm之间，间隙过小会导致摩擦片拖磨，增加无制动状态下的传动阻力，间隙过大则会延长活塞的空行程，导致制动响应速度变慢。设计时活塞的密封采用了格莱圈加O型圈的组合密封形式，格莱圈负责承受高压油的径向密封，O型圈提供预紧力，

　　这种密封结构可以在16MPa的工作压力下保证无泄漏，同时活塞运动时的摩擦阻力更小，复位更顺畅。壳体的铸造毛坯需要经过时效处理，消除内应力后再进行机加工，避免长期使用后壳体变形导致活塞卡滞。在实际选型匹配时，需要根据所需的制动力矩计算对应的液压工作压力，以及制动盘的直径、厚度参数，保证制动盘能够顺利插入钳体中间的开口，同时摩擦片的有效摩擦半径要匹配制动盘的工作半径，才能达到设计的制动力矩输出。这类液压制动器相比气动制动器，输出的制动力矩更大，动作更平稳，适合重载、高扭矩的制动场景，相比电磁制动器，它的制造成本更低，抗污染能力更强，适合在工矿环境比较恶劣的场景下使用，不需要额外的大电流供电线路，只需要接入设备原有的液压系统即可工作，适配性更强。在三维建模过程中，需要重点关注活塞与腔体的配合公差，采用H8/f7的间隙配合，既保证活塞运动顺畅，又不会因为间隙过大导致内泄漏，摩擦片的背板与活塞的接触面需要做平面度处理，保证压力能够均匀传递到摩擦片整个工作面，避免局部压力过大导致摩擦片烧蚀。壳体上的所有外露边都做了倒角处理，避免安装时划伤操作人员，同时去除机加工产生的毛刺，防止杂质进入液压系统。
