多规格塞尺式间隙测量工具结构设计

　　在设备运维与机械装配场景里，经常会遇到需要精准控制两个配合件间隙的工况，比如内燃机装配环节要预留热膨胀补偿间隙，精密传动组件装配时要调整啮合侧隙，工装夹具调试时要确认定位面贴合缝隙，这类场景对间隙测量的精度要求往往达到丝级，普通直尺、卷尺根本无法满足测量需求，塞尺也就是常说的厚薄规，就是针对这类小间隙精准测量需求设计的专用量具。

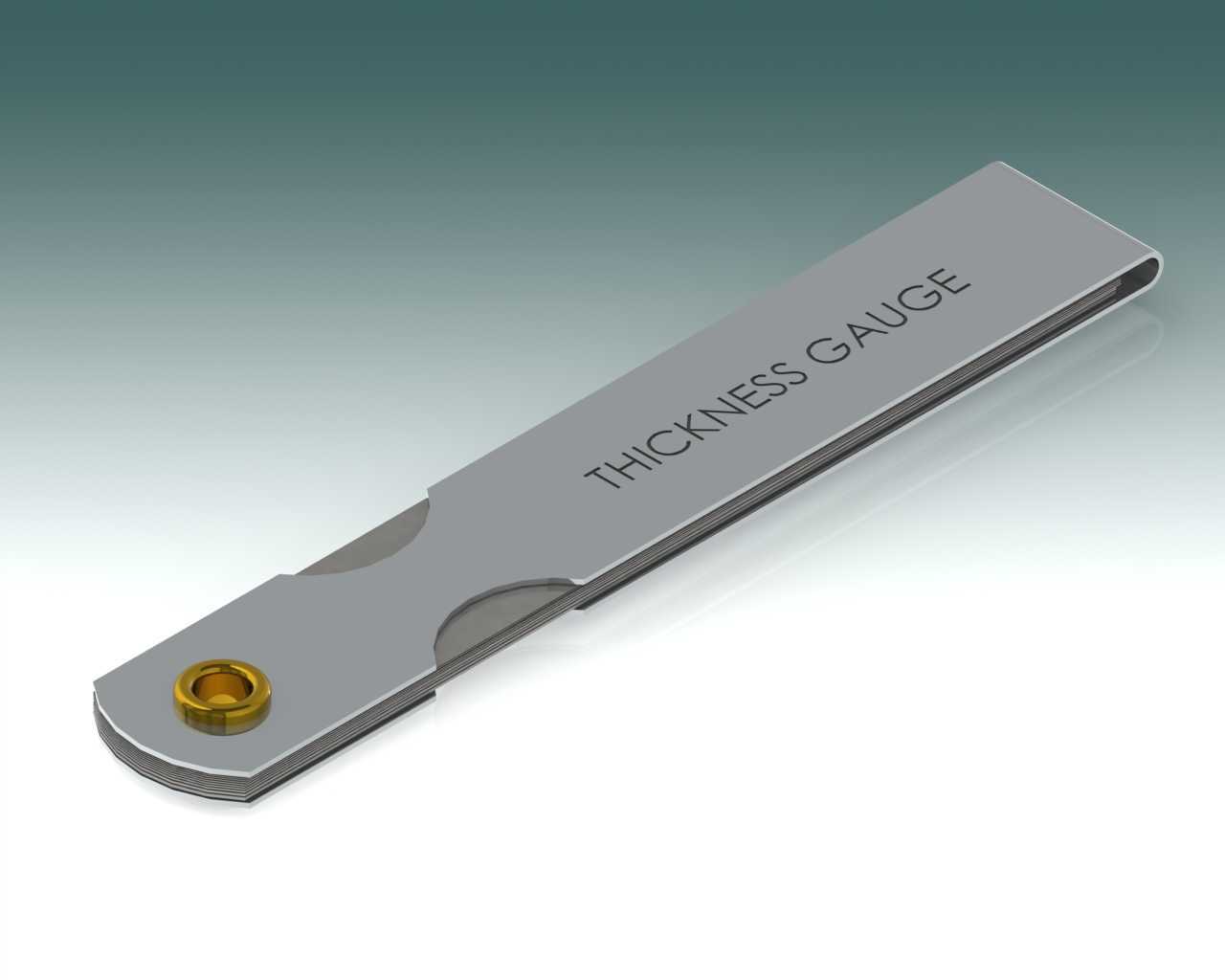

　　这套塞尺的整体结构采用叠片式收拢设计，主体外壳为长条形薄金属片弯折成型，边缘做了圆弧过渡处理，避免使用时划伤操作人员手部，外壳表面蚀刻有清晰的THICKNESS GAUGE标识，在车间复杂作业环境下也能快速识别工具类型。所有测量薄片通过一端的铜制铆钉铰接固定，不用的时候可以完全收拢进外壳的夹层内，既可以保护厚度极薄的测量片不会因为磕碰产生弯折变形，也能缩小整体收纳体积，方便放在工具包甚至工作服口袋里随身携带，不会占用过多储物空间。

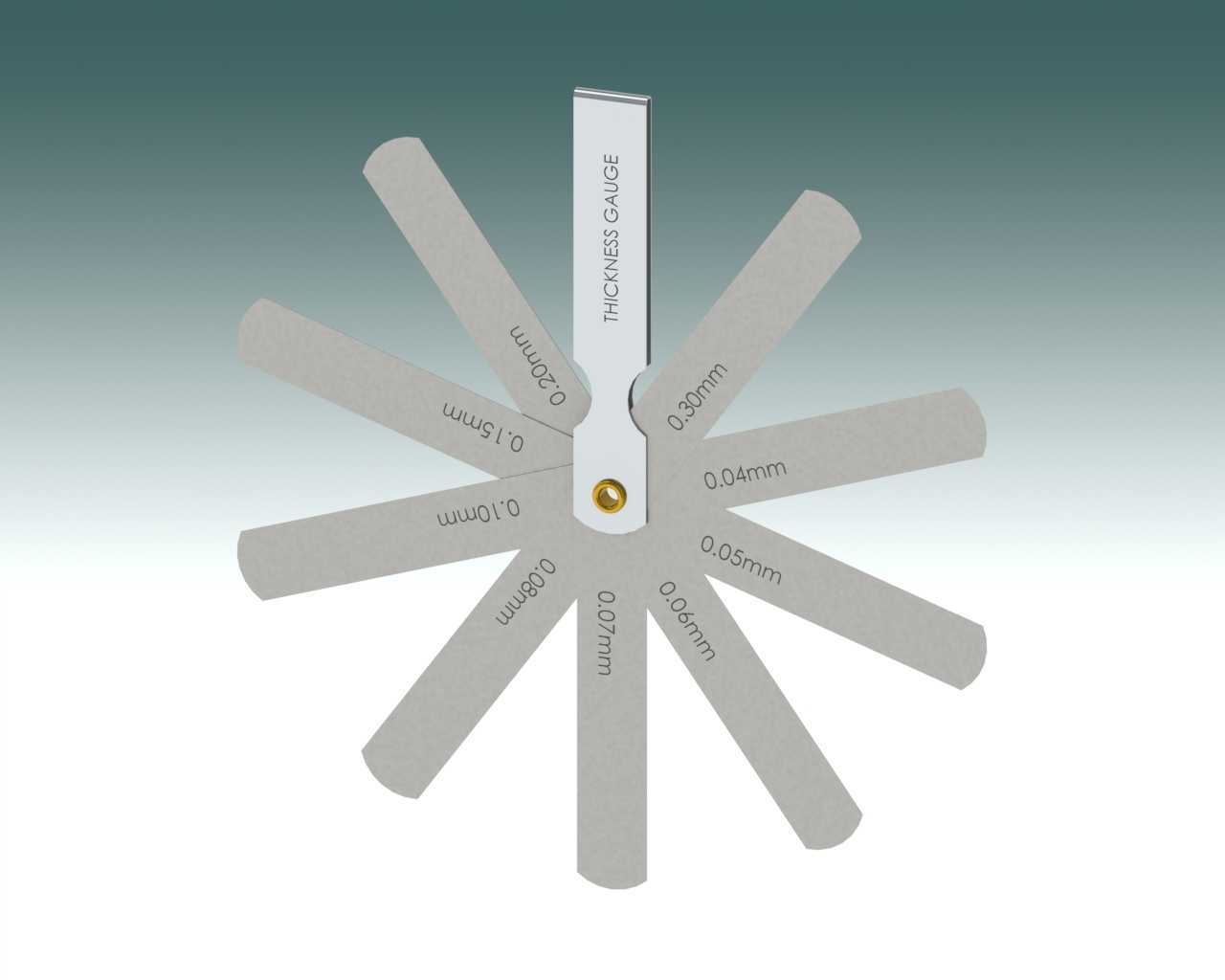

　　测量片的规格配置覆盖了日常设备维护最常用的间隙区间，包含0.03mm、0.04mm、0.05mm、0.06mm、0.07mm、0.08mm、0.10mm、0.15mm、0.20mm共九种不同厚度，每一片测量片都采用弹簧钢材质冲压成型，表面经过抛光去毛刺处理，既有足够的刚性保证测量时不会轻易弯折产生测量误差，又有合适的韧性可以反复弯折收拢不会断裂。每片测量片靠近铰接端的位置都做了内凹的半圆缺口，方便使用者用手指快速挑出需要厚度的测量片，不用逐片翻找，在高空作业或者设备内部狭窄空间作业时，这个细节设计能大幅提升操作效率，减少工具操作的时间成本。

　　从设计逻辑上看，这套塞尺没有追求过多的厚度规格，而是筛选了工业现场使用率最高的厚度区间做配置，避免了因为薄片过多导致整体厚度过大、手持操作不便的问题。铰接端的铜制铆钉采用过盈铆接工艺，既保证所有薄片转动时的阻尼感适中，不会出现薄片自行散开的情况，又不会因为阻尼过大导致挑片时需要用过大的力气，长时间使用也不会出现铆钉松动、薄片脱落的问题。外壳的长度设计刚好比最长的测量片长出2mm左右，收拢状态下测量片的尖端不会露出外壳，避免携带时测量片尖端戳破工具包或者划伤其他物品。

　　实际使用时，操作人员可以根据预估的间隙大小选择对应厚度的测量片，插入待测间隙后，如果测量片可以轻松滑动且有轻微的摩擦阻力，就说明间隙值与测量片厚度匹配，如果测量片无法插入则说明间隙小于该片厚度，如果插入后过于松动没有阻力则说明间隙大于该片厚度，可以叠加不同厚度的测量片组合使用，得到更精准的间隙数值。在内燃机维修场景中，这套塞尺可以用来测量气门间隙、活塞环端隙、火花塞间隙；在精密机床调试场景中，可以用来测量导轨贴合间隙、滑块预紧间隙、轴承装配游隙；在五金模具装配场景中，可以用来测量凸凹模配合间隙、卸料板与凸模的滑动间隙，覆盖了从重型设备运维到精密装配的绝大多数小间隙测量需求。

　　建模过程中对所有薄片的厚度公差做了严格的参数化控制，每一片测量片的厚度公差都控制在±0.002mm以内，完全符合工业级量具的精度要求，铰接孔的位置与铆钉的配合尺寸也做了适配，保证装配后所有薄片转动顺畅无卡滞。外壳的弯折角度做了反复优化，收拢状态下外壳内壁与测量片之间保留0.1mm的间隙，不会因为外壳夹得过紧导致测量片抽出时阻力过大，也不会因为间隙过大导致测量片在外壳内晃动产生磨损。整体结构没有多余的复杂零件，所有部件都采用常规五金加工工艺即可生产，加工成本低，耐用性强，适合作为工业现场的常备测量工具使用。
